IEC60068-2-1 ওয়াক-ইন তাপমাত্রা এবং আর্দ্রতা পরিবেশগত পরীক্ষার চেম্বার 12m3

20% RH～98% RH

রেফ্রিজারেশন: 4.5KW*2 pcs = 9 KW

হিটিং: 12KW

আর্দ্রতা: 12KW

মোটর: 0.75KW*6=4.5W

অন্যান্য: ≈1.5KW

মোট ইনস্টল করা শক্তি: Pmax≤39KW (চূড়ান্ত নকশা সাপেক্ষে)

পদ্ধতি: জল ঠান্ডা করা।এটি স্থিতিশীল এবং কম শব্দ।দেশীয় সুপরিচিত ব্র্যান্ড।

ফ্লোমিটার: 15T/ঘন্টা

ট্যাপের জলের প্রয়োজনীয়তা: জলের পাইপ: 1/2 "জলের চাপ: 0.3 ~ 0.6Mpa

পরিবেষ্টিত তাপমাত্রা: 5℃~+35℃, আপেক্ষিক আর্দ্রতা: ≤90% RH

চারপাশে উপাদান, ক্ষয়কারী গ্যাস এবং দাহ্য ও বিস্ফোরক বায়ুমণ্ডলের উচ্চ ঘনত্ব থাকা উচিত নয়

AC380V±10%, 50HZ±1HZ, তিন-ফেজ পাঁচ-তারের সিস্টেম

পাওয়ার তারের সীসা গর্তটি পরীক্ষা চেম্বারের নীচের ডানদিকে রয়েছে

পরীক্ষার চেম্বার এবং রেফ্রিজারেশন ইউনিট বিভক্ত ডিজাইনের।সরঞ্জামগুলি জায়গায় ইনস্টল করার পরে, রেফ্রিজারেশন পাইপলাইন এবং বৈদ্যুতিক সার্কিট সংযুক্ত করা হয় এবং মেশিনটি শুরু করার আগে পরীক্ষা করা হয়।

নিয়ামক একটি স্বাধীন নিয়ন্ত্রণ মন্ত্রিসভা গ্রহণ করে এবং পরীক্ষাগারের ডানদিকে ইনস্টল করা হয়।

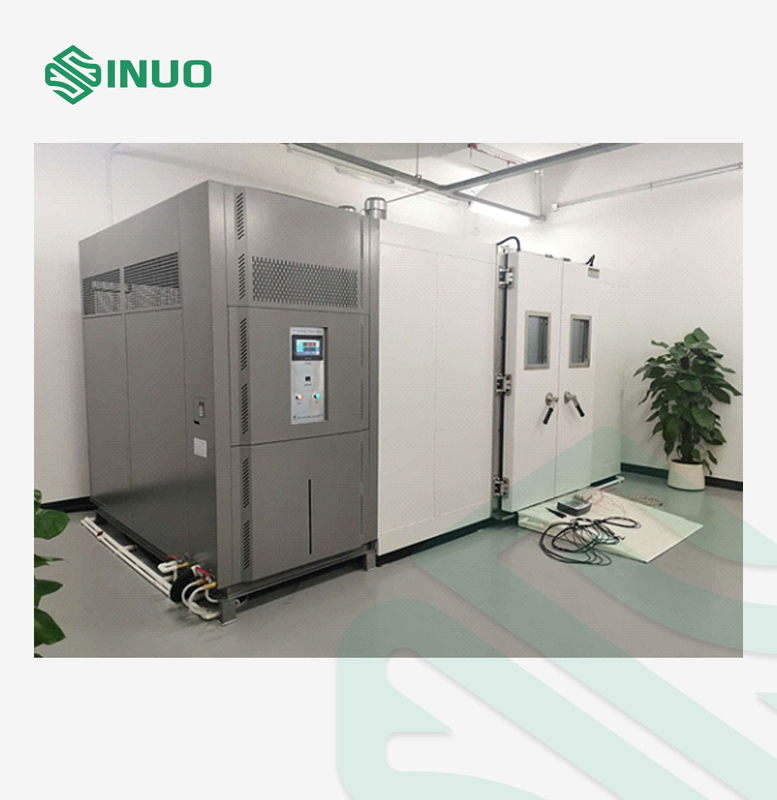

সরঞ্জামগুলি একটি বিভক্ত প্রকার গ্রহণ করে এবং রেফ্রিজারেশন ইউনিট এবং বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা সরঞ্জামের ডানদিকে ইনস্টল করা হয়।

বক্স বডি এবং ইউনিটের মধ্যে সংযোগ বিস্ফোরণ-প্রমাণ জংশন বক্স এবং গ্যালভানাইজড স্টিল পাইপ গ্রহণ করে এবং সংযোগ প্রক্রিয়াটি বিস্ফোরণ-প্রমাণের জন্য প্রাসঙ্গিক জাতীয় মানগুলির সাথে সামঞ্জস্যপূর্ণ।

ভিতরের প্রাচীর তৈরি করা হয়1.2 মিমি SUS304 স্টেইনলেস স্টীল প্লেট, এবং সমস্ত unsealed TIG ক্রমাগত ঝালাই করা হয় দীর্ঘমেয়াদী পরীক্ষার পরে কোন ফুটো নিশ্চিত করতে.

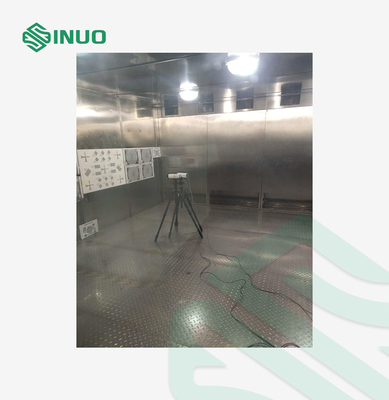

নীচের প্লেটটি হল একটি স্টেইনলেস-স্টিল প্যাটার্নের অ্যান্টি-স্কিড প্লেট যার লোড-ভারবহন ক্ষমতা ≥300kg/m2 (ইনিফর্ম লোড)।

বাক্সের নীচের অংশটি আংশিকভাবে চিকিত্সা করা হয় এবং শক্ত করা হয়।চাঙ্গা নীচের গঠন.মেঝে তাপ নিরোধক স্তর এবং বক্স প্রাচীর তাপ নিরোধক কর্মক্ষমতা.উপরের প্লেটটি সামঞ্জস্যপূর্ণ, এবং নিকাশী খাদগুলি নীচে সংরক্ষিত।

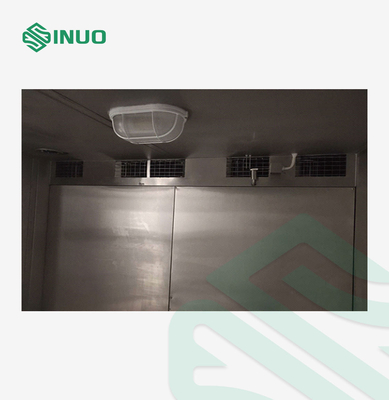

বায়ু নালী স্টুডিওর পিছনে অবস্থিত:

বাক্সের শীর্ষে বিস্ফোরণ-প্রমাণ মোটর ইনস্টল করা আছে, পরীক্ষা বাক্সের শীর্ষে অ্যালুমিনিয়াম সেন্ট্রিফিউগাল ফ্যান ইম্পেলার ইনস্টল করা আছে এবং তাপমাত্রার অভিন্নতার প্রয়োজনীয়তা পূরণের জন্য ভোলুটের এয়ার আউটলেটের মাধ্যমে সমানভাবে বাতাস সরবরাহ করা হয়।

1. 2টি বিভক্ত দরজা সেট আপ করুন, দরজা খোলার আকার (800+800) W×2000Hmm

2. দরজাটি দ্বি-স্তর উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধী নরম সিলিকন রাবার সিলিং স্ট্রিপ দিয়ে সিল করা হয়েছে

3. ঘূর্ণমান কবজা দরজা খোলার কোণ ≥ 120 ডিগ্রী নিশ্চিত করতে পারেন

4. দরজার ভিতরের প্রান্তটি একটি ধ্রুবক তাপমাত্রা গরম করার বেল্ট দিয়ে সেট করা হয় এবং কন্ট্রোল সিস্টেমটি স্বয়ংক্রিয়ভাবে স্টুডিও তাপমাত্রা অনুযায়ী ডিফ্রস্ট করার জন্য হিটিং বেল্ট চালু করে।

গেটে ভিজ্যুয়াল অবজারভেশন উইন্ডোর দুটি সেট (400×500mm) ইনস্টল করা আছে।পর্যবেক্ষণ জানালার গ্লাসটি বৈদ্যুতিক হিটিং ফিল্মের সাথে লেপা মাল্টি-লেয়ার ইনসুলেটিং গ্লাস দিয়ে তৈরি।পর্যবেক্ষণ উইন্ডোতে উচ্চ আলোর ট্রান্সমিট্যান্স, ভাল তাপ নিরোধক প্রভাব এবং কাচের পৃষ্ঠে কোনও প্রতিরোধের তার নেই।পর্যবেক্ষণ এবং অন্যান্য সুবিধা, যখন স্টুডিওর তাপমাত্রা পরিবেষ্টিত তাপমাত্রার চেয়ে কম হয়, তখন নিয়ন্ত্রণ স্বয়ংক্রিয়ভাবে পর্যবেক্ষণ উইন্ডোর ডিফগিং ফাংশন চালু করে।

1. মোটর পেশাদার মোটর গ্রহণ করে: 0.75KW, IP55 এর 6 সেট

2. ইম্পেলার এবং ভলিউটের মধ্যে ঘর্ষণ থেকে স্ফুলিঙ্গ প্রতিরোধ করার জন্য ফ্যানের ভলিউটটি অ্যালুমিনিয়াম দিয়ে তৈরি;

3. অভ্যন্তরীণ এবং বাইরের উভয় কেসিং নির্ভরযোগ্য গ্রাউন্ডিং লাইনের সাথে সরবরাহ করা হয় এবং সরঞ্জামের পৃষ্ঠে পরিবাহী অ্যান্টি-স্ট্যাটিক পেইন্ট দিয়ে স্প্রে করা হয় যাতে নিশ্চিত করা যায় যে সরঞ্জামের আবরণের পৃষ্ঠে কোনও স্ট্যাটিক বিদ্যুৎ জমা হতে পারে না।

4. তাপমাত্রা সেন্সর (PT100) বিস্ফোরণ-প্রমাণ সেন্সর গ্রহণ করে।

5. গরম করার যন্ত্র হল একটি স্টেইনলেস-স্টীল হিটার যা খোলা শিখা ছাড়াই।

6. বিস্ফোরণ-প্রমাণ বৈদ্যুতিক যন্ত্রপাতিগুলির তারের জাতীয় বিস্ফোরণ-প্রমাণ প্রয়োজনীয়তা পূরণ করে।

7. একটি স্বাধীন ওভার-টেম্পারেচার প্রোটেক্টর সেট আপ করুন, অর্থাৎ, একটি দুই-বিভাগের তাপমাত্রা সুরক্ষা যন্ত্র, কাজের ঘরে তাপমাত্রার ওভারশুটিংয়ের বিপদ রোধ করতে।

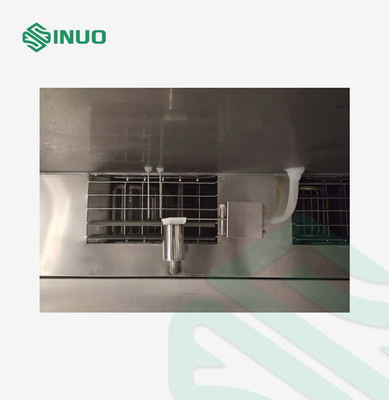

1. নিকেল-ক্রোমিয়াম খাদ গরম করার তারের হিটার

2. হিটার নিয়ন্ত্রণ মোড: অ-যোগাযোগ সমান সময়ের পালস প্রস্থ সমন্বয়, SSR (সলিড স্টেট রিলে)

3. হিটার পাওয়ার: ≤12.0KW

স্বয়ংক্রিয় জল পুনরায় পূরণ ডিভাইস গৃহীত হয়.কলের জলকে 1/2" জলের পাইপের সাথে সংযুক্ত করার পরে, জল সরবরাহকারী যন্ত্রটি একটি আন্তর্জাতিক বিখ্যাত ব্র্যান্ড, যা স্বয়ংক্রিয়ভাবে জলকে ফিল্টার এবং ডিওনাইজ করতে পারে।

নিষ্ক্রিয় জল প্রবাহ: 10L/h

জলের চাপ: 0.1～0.25Mpa

জলের কঠোরতা: ≤0.03mol/L (1.5mg/L, CaCO3 হিসাবে গণনা করা হয়) m, আর্দ্রতা জলের জাতীয় মান, সরঞ্জামের আর্দ্রতা অংশের জন্য প্রয়োজনীয় ডিওনাইজড জল সরবরাহ করতে

নতুন রেফ্রিজারেন্ট যা আন্তর্জাতিক পরিবেশ সুরক্ষা প্রয়োজনীয়তা পূরণ করে:

1. উচ্চ তাপমাত্রা গ্রেড: R404A

2. নিম্ন তাপমাত্রা গ্রেড: R23

1. রেফ্রিজারেশন সিস্টেমের প্রধান কনফিগারেশন ইউরোপ এবং মার্কিন যুক্তরাষ্ট্র থেকে আমদানিকৃত উপাদান গ্রহণ করে।নির্দিষ্ট কনফিগারেশনের জন্য, সরঞ্জামের প্রধান কনফিগারেশন তালিকা দেখুন;

2. Danfoss স্টেইনলেস স্টীল brazed প্লেট তাপ এক্সচেঞ্জার ক্যাসকেড রেফ্রিজারেশন সিস্টেমের বাষ্পীভবন কনডেন্সার হিসাবে ব্যবহৃত হয়, ছোট তাপ স্থানান্তর তাপমাত্রা পার্থক্য, উচ্চ তাপ বিনিময় দক্ষতা এবং কমপ্যাক্ট চেহারা সঙ্গে;

3. কম্প্রেসারে ডিফ্রোস্টেড জলকে অবাধে প্রবাহিত হতে বাধা দেওয়ার জন্য, কম্প্রেসারের নীচে একটি জল গ্রহণকারী ট্রে ইনস্টল করা হয়, যা একটি কেন্দ্রীভূত পদ্ধতিতে সংগ্রহ এবং নিষ্কাশন করা হয়;

4. সিস্টেমের চাপ প্রদর্শনের জন্য একটি চাপ গেজ দিয়ে সজ্জিত, যা রেফ্রিজারেশন সিস্টেমের পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক

পরীক্ষাগারে শব্দ কমানোর জন্য, ইউনিটের অভ্যন্তরীণ শব্দ হ্রাস এবং সংকোচকারীর শক শোষণের একটি বিস্তৃত পরিকল্পনা গ্রহণ করা হয়।

1. কম্প্রেসার স্যাঁতসেঁতে

1.1 বেসের মাধ্যমে ইউনিট ফ্রেমে সংকোচকারী কম্পনের সংক্রমণ কমাতে কম্প্রেসারের নীচে শক-শোষণকারী স্প্রিংস এবং রাবার প্যাড ইনস্টল করুন;

1.2 কম্প্রেসার সাকশন এবং নিষ্কাশন পাইপগুলি পাইপের মাধ্যমে কম্পন সংক্রমণ কমাতে আমেরিকান প্যাকলেস বা ইতালীয় ক্যাস্টেল থেকে ধাতব শক-শোষণকারী পায়ের পাতার মোজাবিশেষ ব্যবহার করে।

1.3 কম্প্রেসার প্রক্রিয়া পাইপলাইন অনুরণন এড়াতে শক-শোষণকারী বাঁক এবং দূরবর্তী ফিক্সেশন গ্রহণ করে

2. ইউনিটে মাফলার;

ইউনিট ঘের শব্দ-শোষণকারী তুলো দিয়ে আটকানো হয়।যেহেতু ইউনিটের অভ্যন্তরে বায়ুচলাচল এবং তাপ অপচয়ের প্রয়োজন হয়, তাই শব্দের বায়ু সংক্রমণ কমাতে, তেল-শোষণকারী শব্দ-শোষণকারী তুলার সাথে সাউন্ড ব্যাফেলগুলি এয়ার ইনলেট এবং আউটলেটে ইনস্টল করা হয় যাতে ঘরে শব্দ তরঙ্গের সংক্রমণ কম হয়। বায়ুচলাচল গর্ত মাধ্যমে।

1. গরম করার যন্ত্রটি বিস্ফোরণ-প্রমাণ সাঁজোয়া হিটার

2. সলিড-স্টেট রিলে অ-যোগাযোগ শূন্য-ক্রসিং স্টার্ট-আপের জন্য ব্যবহার করা হয় হিটারকে কাজ করার জন্য, যোগাযোগের স্ফুলিঙ্গ এবং গোলমাল ছাড়াই, এবং দীর্ঘ পরিষেবা জীবন রয়েছে।

কোরিয়ান "সানুয়ান" TEIM 2700 রঙের টাচ স্ক্রিন কন্ট্রোলার ব্যবহার করে, প্রধান বৈশিষ্ট্যগুলি নিম্নরূপ:

1. 7-ইঞ্চি TFT সত্যিকারের রঙের টাচ স্ক্রিন, ম্যান-মেশিন ইন্টারফেসটি চীনা বা ইংরেজিতে নির্বাচন করা যেতে পারে এবং মেনু অপারেশন পদ্ধতি ব্যবহারকারীদের জন্য সরঞ্জামের অপারেশন পদ্ধতি আয়ত্ত করা সহজ করে তোলে;
2. প্রদর্শন সঠিকতা: তাপমাত্রা 0.1℃;সময় 0.1 মিনিট
3. দুটি পরীক্ষার পদ্ধতি নির্বাচন করা যেতে পারে: ধ্রুবক তাপমাত্রা (ম্যানুয়াল অপারেশন) বা প্রোগ্রাম (যেমন, প্রিসেট প্রোগ্রাম স্বয়ংক্রিয় অপারেশন)
4. সরঞ্জাম অপারেশন অটোমেশন একটি উচ্চ ডিগ্রী আছে.লক্ষ্য তাপমাত্রা বা প্রিসেট সরঞ্জাম অপারেশন পদ্ধতি সেট করুন.অপারেশন বোতামটি সক্রিয় হওয়ার পরে, সিস্টেমটি স্বয়ংক্রিয়ভাবে নির্ধারণ করতে পারে যে রেফ্রিজারেশন ইউনিট, হিটার বা ব্লোয়ার খুলতে হবে কিনা।সহকর্মীরা অত্যধিক ব্যবহারকারীর ক্রিয়াকলাপ বা পর্যবেক্ষণ ছাড়াই স্বয়ংক্রিয়ভাবে গরম করার আউটপুট সামঞ্জস্য করতে পারে, আদর্শ পরীক্ষা প্রক্রিয়া বক্ররেখা পাওয়া যেতে পারে।
5. প্রিসেট প্রোগ্রাম চলমান ফাংশন ব্যবহারকারীদের 1000টি প্রোগ্রাম বক্ররেখা প্রিসেট করতে দেয়, প্রতিটি বক্ররেখা 100টি ধাপে সেট আপ করা যায়, ছোট চক্রের 6টি গ্রুপ এবং 10টি ভিন্ন প্রোগ্রাম লিঙ্ক করা যেতে পারে এবং পরবর্তী পরীক্ষার জন্য প্রোগ্রামটি পুনরুদ্ধার ও সংরক্ষণ করা যেতে পারে।সরাসরি কল করা যেতে পারে।
6. পরীক্ষার সময়, বর্তমান লক্ষ্য তাপমাত্রা, পরিমাপ করা তাপমাত্রা, গরম করার আউটপুট, চলমান সময় এবং প্রোগ্রাম চলমান প্রক্রিয়ার মতো গুরুত্বপূর্ণ রেফারেন্স প্যারামিটারগুলি রিয়েল টাইমে প্রদর্শিত হতে পারে।
7. এটি 600 দিনের জন্য তাপমাত্রা বক্ররেখা এবং ডেটা সংরক্ষণ করতে পারে।
8. ফল্ট স্ব-নির্ণয় ফাংশন, যখন সরঞ্জাম ব্যর্থ হয়, এটি স্বয়ংক্রিয়ভাবে অ্যালার্ম করবে এবং বিদ্যুৎ সরবরাহ বন্ধ করবে।সহকর্মীরা নিয়ামকটিতে দোষের ঘটনা এবং সাধারণ ত্রুটির বিবরণ প্রদর্শন করবে এবং ব্যবহারকারীরা সহজেই ত্রুটি অনুসারে কারণটি খুঁজে পেতে পারেন।

1. USB ডেটা রেকর্ডিং ফাংশন:

2. আপনি ইতিহাসের রেকর্ড ফাইলের যেকোনো জায়গায় সরাসরি যেকোনো U ডিস্ক সন্নিবেশ করতে পারেন এবং কম্পিউটারে পড়া এবং বিশ্লেষণের মতো ক্রিয়াকলাপ সম্পাদন করতে পারেন।

3. শক্তিশালী পিসি সফ্টওয়্যার ফাংশন, স্ট্যান্ডার্ড 10M/100M ইথারনেট ইন্টারফেস, স্বয়ংক্রিয় আইপি ঠিকানা অধিগ্রহণ, নেটওয়ার্ক সনাক্তকরণ, এবং সহজ নিয়ন্ত্রণ।

3.1।হোস্ট কম্পিউটার:

হোস্ট কম্পিউটার একটি নেটওয়ার্ক তারের মাধ্যমে একটি পরীক্ষা বাক্সের সাথে সরাসরি সংযুক্ত থাকে

3.2 LAN:

একাধিক কম্পিউটার এবং একাধিক UMC1000 নিয়ন্ত্রণ এলাকা LAN সংযোগ

3.3 ওয়েব সার্ভার রিমোট সিঙ্ক্রোনাইজেশন;

ইন্টারনেট নেট পরীক্ষার মাধ্যমে দূরবর্তী পর্যবেক্ষণ করা যেতে পারে।

1. কর্মীদের নিরাপত্তা

1.1 ফুটো সুরক্ষা

2. সরঞ্জাম নিরাপত্তা:

2.1 পাওয়ার সাপ্লাই ফেজ লস, ফেজ ত্রুটি, ভোল্টেজ অস্থিরতা সুরক্ষা;

2.2 নিয়ন্ত্রণ লুপ বর্তমান সীমিত সুরক্ষা

2.3 ফ্যান মোটর ওভারলোড সুরক্ষা

2.4 কম্প্রেসার বর্তমান ওভারলোড সুরক্ষা

2.5 কম্প্রেসার ওভারহিটিং সুরক্ষা

2.6 কম্প্রেসার উচ্চ চাপ সুরক্ষা

2.7 হিটার শর্ট সার্কিট সুরক্ষা

2.8 সরঞ্জাম ফুটো সুরক্ষা

2.9 সেকেন্ডারি স্বাধীন ওভার-তাপমাত্রা সুরক্ষা ফাংশন

তাপমাত্রা: 5℃～35℃

আপেক্ষিক আর্দ্রতা: ≤85

বায়ুমণ্ডলীয় চাপ: 80-106 kPa

চারপাশে কোন শক্তিশালী কম্পন নেই;

অন্য তাপ উত্স থেকে সরাসরি সূর্যালোক বা সরাসরি বিকিরণ নেই;

কোন শক্তিশালী বায়ু প্রবাহ: যখন পার্শ্ববর্তী বায়ু প্রবাহিত করতে বাধ্য করা প্রয়োজন, কোন বায়ু প্রবাহ সরাসরি বাক্সে প্রস্ফুটিত হয় না;

চারপাশে কোন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ফিল্ড নেই;

চারপাশে ধুলো এবং ক্ষয়কারী পদার্থের উচ্চ ঘনত্ব নেই।

ভোল্টেজ এবং ফ্রিকোয়েন্সি: AC380V±10%, 50Hz, তিন-ফেজ চার-তার + প্রতিরক্ষামূলক গ্রাউন্ড ওয়্যার

প্রতিরক্ষামূলক গ্রাউন্ডিং তারের গ্রাউন্ডিং প্রতিরোধ: প্রতিরক্ষামূলক গ্রাউন্ড তারের গ্রাউন্ডিং প্রতিরোধ 4Ω এর কম
