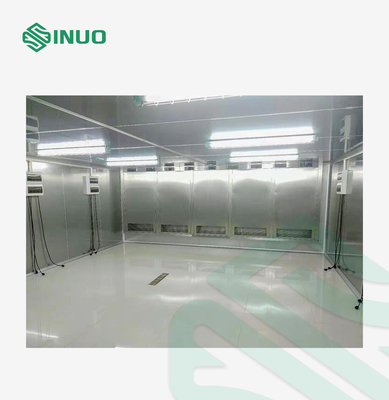

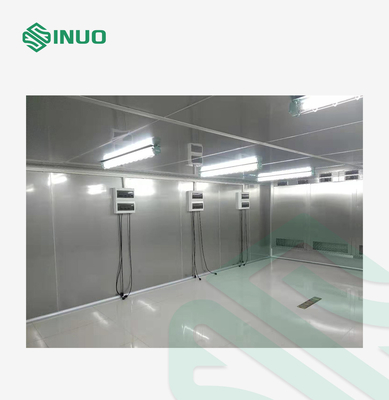

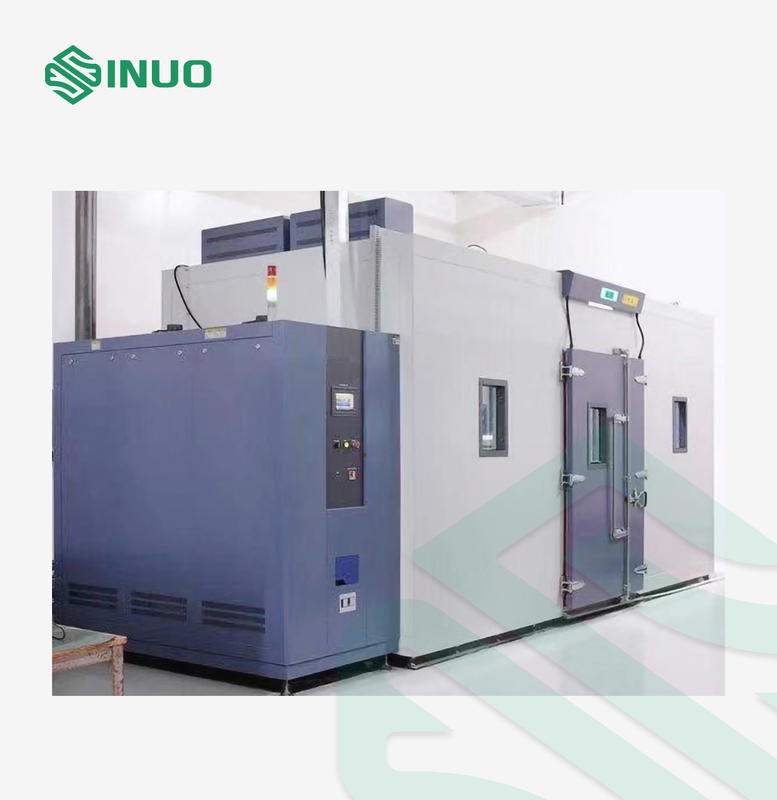

60m³ তাপমাত্রার আর্দ্রতা সাইক্লিং এনভায়রনমেন্টাল টেস্ট চেম্বারে হাঁটা

ক) দাহ্য, বিস্ফোরক এবং উদ্বায়ী পদার্থের নমুনা পরীক্ষা এবং সংরক্ষণ

খ) ক্ষয়কারী পদার্থের নমুনার পরীক্ষা, জৈবিক নমুনার পরীক্ষা এবং সংরক্ষণ

গ) শক্তিশালী ইলেক্ট্রোম্যাগনেটিক নির্গমন উত্সের নমুনা পরীক্ষা এবং সংরক্ষণ

প্রায় W5700 মিমি*D5000 মিমি*H3200 মিমি (ইউনিট সাইজ বাদে)

অনুস্মারক: অনুগ্রহ করে চূড়ান্ত নকশা পড়ুন এবং বাহ্যিক মাত্রার জন্য তিনটি দর্শন নিশ্চিত করুন

IEC60068-2-1:2007 “এনভায়রনমেন্টাল টেস্টিং-পার্ট 2-1: টেস্ট-টেস্ট A: কোল্ড, IDT”

IEC60068-2-2:2007 “এনভায়রনমেন্টাল টেস্টিং-পার্ট 2-1: টেস্ট- টেস্ট B-ড্রাই হিট, IDT”

IEC60068-2-78:2012 “এনভায়রনমেন্টাল টেস্টিং-পার্ট 2-78: টেস্ট-টেস্ট ক্যাব: স্যাঁতসেঁতে তাপ, স্থির অবস্থা, IDT”

IEC60068-2-30:2005 "পরিবেশগত পরীক্ষা-অংশ 2-30: টেস্ট-টেস্ট Db: স্যাঁতসেঁতে তাপ, চক্রাকার (12h+12h চক্র), IDT"

PS: আদর্শ আর্দ্রতা 20%~95%HR

পরিমাণ: 2

অবস্থান: পরীক্ষা কক্ষের দরজায় (অথবা গ্রাহক দ্বারা মনোনীত স্থান)

ফর্ম: অন্তর্নির্মিত অ্যান্টি-ফগিং হিটিং উপাদান সহ 3-স্তর ভ্যাকুয়াম শক্তিশালী গ্লাস

বাম দিকের চেম্বারের দেয়ালে φ100mm ব্যাসের একটি গর্ত এবং একই সময়ে একটি রাবার আইসোলেশন প্লাগ এবং একটি রাবার কভার দিয়ে সজ্জিত।

মেঝে একটি 4.0 মিমি স্টেইনলেস স্টীল নন-স্লিপ ডিজাইন গ্রহণ করে যাতে অভ্যন্তরীণ ক্রিয়াকলাপের সময় কর্মীদের আহত হওয়া থেকে রক্ষা করা যায়।

মেঝে একটি নিষ্কাশন ট্যাংক দিয়ে ডিজাইন করা হয়েছে,

এবং উচ্চ তাপমাত্রা এবং আর্দ্রতা পরীক্ষা শেষ হওয়ার পরে পরীক্ষার চেম্বারের ভিতরে কোনও জল নেই

বৈদ্যুতিক বাক্সের ফুট কাপ শক শোষণ করতে এবং সংকোচকারী এবং তামার পাইপ ঢালাইকে রক্ষা করতে সিলিকা জেল প্যাড গ্রহণ করে

প্রচলিত ধ্রুবক আর্দ্রতা পদ্ধতি:যখন প্রকৃত তাপমাত্রা সেট তাপমাত্রায় পৌঁছায়, তখন কম্প্রেসারের শীতল ক্ষমতা অপরিবর্তিত থাকে এবং বাক্সে তাপমাত্রার ভারসাম্য অর্জনের জন্য কম্প্রেসারের শীতল ক্ষমতা অফসেট করতে হিটিং পদ্ধতি ব্যবহার করা হয়।

ঠান্ডা ভারসাম্য পদ্ধতি:যখন প্রকৃত তাপমাত্রা সেট মান পৌঁছায়, কোল্ড সোলেনয়েড ভালভ আউটপুট কন্ট্রোলার পিআইডি দ্বারা নিয়ন্ত্রিত হয় এবং বাক্সের তাপমাত্রা নিয়ন্ত্রিত কুলিং আউটপুটের মাধ্যমে ভারসাম্যপূর্ণ হয়।প্রচলিত ধ্রুবক আর্দ্রতা পদ্ধতির সাথে তুলনা করে, গরম করার আউটপুট পুরো ইউনিট তৈরি করতে হ্রাস করা হয় প্রচলিত পদ্ধতির সাথে তুলনা করে, সরঞ্জামগুলি 40% শক্তি সঞ্চয় করতে পারে

তাপমাত্রা এবং উমিডিটি পরিমাপ সেন্সর এবং নিয়ামক সহ

PT100 প্ল্যাটিনাম প্রতিরোধের সেন্সর

মূল আমদানি করা জার্মান বিটজার আধা-হারমেটিক কম্প্রেসার।

10HP কম্প্রেসারের 2 সেট

নন-ফ্লোরিন পরিবেশগত সুরক্ষা HFC404A (হানিওয়েল) এবং ডুপন্ট R23 রেফ্রিজারেন্ট

উচ্চ-দক্ষতা শেল এবং টিউব টাইপ (জল কুলিং)

কুলিং ওয়াটার টাওয়ার (সুপরিচিত ব্র্যান্ড) এবং পাইপলাইন দিয়ে সজ্জিত

হাইড্রোফিলিক ঝিল্লি সহ উচ্চ-দক্ষতা মাল্টি-সেকশন ফিন বাষ্পীভবন (ঘন পাখনা)

এমারসন এডব্লিউ

ড্যানফস থার্মাল এক্সপানশন ভালভ

জাপান সাগিনোমিয়া এবং ড্যানফস

প্রথম আন্তর্জাতিক ব্র্যান্ডের সমস্ত উচ্চ-মানের পণ্য (ডানদিকে ছবি: শুকানোর ফিল্টার)

রেফ্রিজারেশন সিস্টেম দ্বারা হিমায়িত এবং dehumidifying (বাক্সের বাতাস শিশির বিন্দু তাপমাত্রার নীচে বাষ্পীভবনের মধ্য দিয়ে যায় এবং জল ক্ষরণ হয়)।

*হাইড্রোফিলিক মেমব্রেন ট্রিটমেন্ট সহ বাষ্পীভবনকারী পাখনাগুলি বেছে নিন, ভাল ডিহিউমিডিফিকেশন পারফরম্যান্স, কারণ হাইড্রোফিলিক মেমব্রেন অ্যালুমিনিয়াম পাখনার জলের টান ছোট, বায়ু ঘনীভূত হওয়া জলের ফোঁটাগুলি পিছলে যাওয়া সহজ, এবং বাধাক জলের সেতু তৈরি করা সহজ নয়। পাখনা ফাঁকযার ফলে ব্যাপকভাবে dehumidification দক্ষতা উন্নতি!

স্টেইনলেস স্টিলের ফিনড নিকেল-ক্রোমিয়াম অ্যালয় ইলেকট্রিক হিটিং টিউব, হিটিং টিউব অ্যান্টি-এমসি আনুগত্য নকশা, হিটার সংযোগ, তাপ-প্রতিরোধী তার ব্যবহার করা হয়, হিটারটি বাক্সের শীর্ষে সঞ্চালিত বায়ু নালীতে স্থাপন করা হয় এবং আগুন-প্রতিরোধী এবং তাপ-অন্তরক উপকরণ এর চারপাশে যোগ করা হয়

ক) হিউমিডিফিকেশন সিলিন্ডার (বয়লার পদ্ধতি) হিউমিডিফিকেশনের জন্য ব্যবহার করা হয়, যা প্রথাগত সারফেস হিউমিডিফিকেশন (ওয়াটার প্যান টাইপ) থেকে দ্রুত এবং নিয়ন্ত্রণের সঠিকতা বেশি।

বাক্সে

এটি অশুদ্ধতা দূষণ তৈরি করবে না যেমন স্কেল, ভাল কম-আর্দ্রতা কর্মক্ষমতা আছে, এবং পরিষ্কার করা সহজ।

খ) আর্দ্রতা টিউব সমস্ত স্টেইনলেস-স্টীল বিজোড় আবরণ গ্রহণ করে, নিরোধক প্রতিরোধ ক্ষমতা 50MΩ-এর চেয়ে বেশি এবং একটি শুষ্ক-বার্ন প্রতিরোধ কন্ট্রোলার রয়েছে

গ) হিউমিডিফিকেশন সিলিন্ডারটি স্টেইনলেস স্টিলের তৈরি এবং এতে একটি জলস্তর পর্যবেক্ষণ উইন্ডো রয়েছে।

ঘ) শুষ্ক বায়ু সহ নিম্ন তাপমাত্রা

নন-কন্টাক্ট কন্ট্রোল কন্ট্রোলারের আউটপুট সিগন্যাল এসএসআর সলিড স্টেট রিলে এর মাধ্যমে উচ্চ নির্ভুলতা অর্জন করে

অ-যোগাযোগ সুইচ নিয়ন্ত্রণ

কন্ট্রোল সার্কিটের প্রধান উপাদানগুলি সমস্ত উচ্চ-মানের ব্র্যান্ড

1. পণ্যের অতিরিক্ত তাপমাত্রা সুরক্ষা পরীক্ষা করুন (স্বাধীন)

2. কোন ফিউজ সুরক্ষা সুইচ সঙ্গে

3. হিটার ওভার-তাপমাত্রা সুরক্ষা সুইচ

4. কম্প্রেসার ওভারলোড এবং অতিরিক্ত উত্তপ্ত হয়

5. কম্প্রেসার উচ্চ- এবং নিম্ন- চাপ সুরক্ষা

6. সিস্টেম ওভার-কারেন্ট সুরক্ষা ডিভাইস

7. নিয়ন্ত্রক নিজেই ত্রুটি নির্ণয় করে এবং এটি প্রদর্শন করে

8. ঠান্ডা জলের চাপ খুব কম সুরক্ষা

9. ফুটো সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ভুল ফেজ / ফেজ ক্ষতি সুরক্ষা, ফ্যান ওভারলোড সুরক্ষা, তাপমাত্রা সুরক্ষা, জলের স্বল্পতা সুরক্ষা, জল কাটা সুরক্ষা, অপারেশন ইঙ্গিত, শব্দ এবং আলোর অ্যালার্ম, অ্যালার্মের পরে স্বয়ংক্রিয় শক্তি বন্ধ ইত্যাদি।

1. পরিবেষ্টিত তাপমাত্রা: -5℃~+28℃;

2. আপেক্ষিক আর্দ্রতা: ≤85% RH;

3. বায়ুমণ্ডলীয় চাপ: 80kPa~106kPa

4. চারপাশে কোন শক্তিশালী কম্পন নেই

5. সরঞ্জাম পাওয়ার সাপ্লাই: (মনে রাখবেন যে পরীক্ষা পাওয়ার সাপ্লাই অন্তর্ভুক্ত নয়)

5.1 পাওয়ার সাপ্লাই 380V AC (±10%), তিন-ফেজ ওয়্যার + প্রতিরক্ষামূলক গ্রাউন্ড ওয়্যার, গ্রাউন্ডিং রেজিস্ট্যান্স ≤ 4Ω;

5.2 মোট শক্তি: প্রায় 30KW

5.3 সর্বাধিক কাজের বর্তমান: প্রায় 70A
