আইইসি ৬০৮৮৪-১:২০২২ মাল্টিপল পোর্টেবল সকেট-আউটলেট মেকানিক্যাল স্ট্রেংথ টেস্ট অ্যাপারেটাস

আইইসি ৬০৮৮৪-১ঃ২০২২ মাল্টিপল পোর্টেবল সকেট-আউটলেট মেকানিক্যাল স্ট্রেস্ট টেস্ট অ্যাপারেশন

পণ্যের সংক্ষিপ্ত বিবরণ

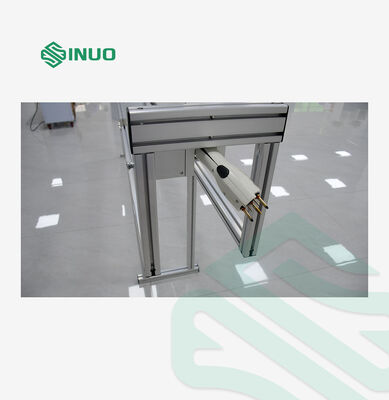

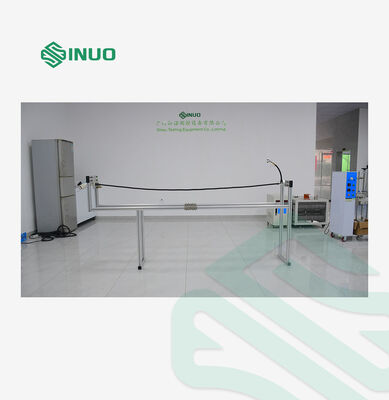

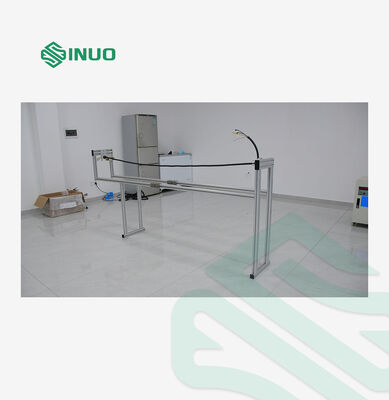

মাল্টিপল পোর্টেবল সকেট-আউটলেট মেকানিক্যাল স্ট্রেনথ টেস্ট অ্যাপারেটরটি নমনীয় তারের সাথে সজ্জিত পুনরায় সংযোগযোগ্য প্লাগ এবং যানবাহন সংযোগকারীদের যান্ত্রিক শক্তি মূল্যায়নের জন্য ডিজাইন করা হয়েছে।এটি বৈদ্যুতিক আনুষাঙ্গিক এবং ইভি চার্জিং সংযোগকারীদের জন্য প্রাসঙ্গিক আইইসি স্ট্যান্ডার্ডগুলিতে নির্দিষ্ট যান্ত্রিক পরীক্ষার পদ্ধতিগুলি সমর্থন করে.

পরীক্ষার সময়, নমুনাটি একটি নির্দিষ্ট উচ্চতা থেকে ছেড়ে দেওয়া হয় এবং একটি কংক্রিটের মেঝেতে পড়ে যেতে দেওয়া হয়।নির্ধারিত পরীক্ষার অবস্থার অধীনে নমুনার যান্ত্রিক অখণ্ডতা এবং ক্ষতির প্রতিরোধের মূল্যায়ন করতে সহায়তা করে.

750 মিমি এবং 1,000 মিমি দুটি নিয়মিত পরীক্ষার উচ্চতার সাথে, এই ডিভাইসটি প্রযোজ্য আইইসি 60884-1 এবং আইইসি 62196 প্রয়োজনীয়তার জন্য বিভিন্ন পরীক্ষার কনফিগারেশন সমর্থন করে।এটি বৈদ্যুতিক নিরাপত্তা পরীক্ষাগার জন্য উপযুক্ত, ইভি চার্জিং সংযোগকারী প্রস্তুতকারক এবং গুণমান পরিদর্শন সুবিধা।

মূল বৈশিষ্ট্য

• মাল্টি-স্ট্যান্ডার্ড অ্যাপ্লিকেশনঃআইইসি ৬০৮৮৪-১ এবং আইইসি ৬২১৯৬-এ উল্লেখিত যান্ত্রিক শক্তি পরীক্ষার জন্য ডিজাইন করা।

• নিয়ন্ত্রিত পরীক্ষার উচ্চতাঃ৭৫০ মিমি এবং ১,০০০ মিমি ড্রপ উচ্চতা সমর্থন করে।

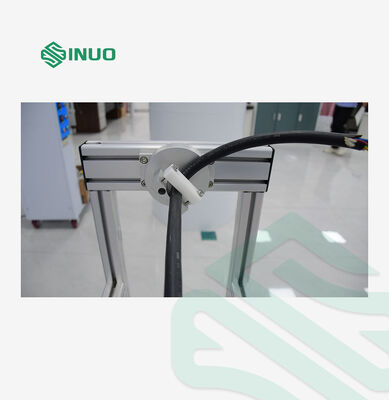

• ক্যাবলের নিয়ন্ত্রিত দিকনির্দেশনাঃধারাবাহিক ড্রপগুলির মধ্যে নমনীয় ক্যাবলের স্থিরকরণ পয়েন্টে 45 ডিগ্রি ঘূর্ণন সক্ষম করে।

• পুনরাবৃত্তি প্রভাব পরীক্ষাঃপ্রযোজ্য পরীক্ষার পদ্ধতি অনুসারে আট-ড্রপ পরীক্ষার ক্রম সমর্থন করে।

• কংক্রিট মেঝে পরীক্ষাঃপুনরাবৃত্তি প্রভাব পরে নমুনা অখণ্ডতা মূল্যায়ন করার অনুমতি দেয়।

• পরীক্ষাগার এবং গুণমান নিয়ন্ত্রণের জন্য ব্যবহারঃবৈদ্যুতিক আনুষাঙ্গিক প্রস্তুতকারক, ইভি সংযোগকারী প্রস্তুতকারক এবং পণ্য পরীক্ষার পরীক্ষাগারগুলির জন্য উপযুক্ত।

পরীক্ষার নীতি

আইইসি ৬০৮৮৪-১ পরীক্ষার পদ্ধতি

নমুনাটি তার নমনীয় ক্যাবলটি অনুভূমিকভাবে ধরে রাখা হয়, যার মুক্ত প্রান্তটি মেঝে থেকে 750 মিমি উপরে একটি ফিক্সিং পয়েন্টে সংযুক্ত থাকে। নমুনাটি ছেড়ে দেওয়া হয় এবং এটি একটি কংক্রিট মেঝেতে পড়তে দেওয়া হয়।

এই পদ্ধতিটি আটবার পুনরাবৃত্তি করা হয়। প্রতিটি পতনের পরে, তারেরটি ফিক্সিং পয়েন্টে 45 ডিগ্রি ঘোরানো হয়। সমাপ্তির পরে নমুনাটি ক্ষতির জন্য পরিদর্শন করা হয়, ভাঁজ উপাদান,অথবা পৃথক অংশ প্রযোজ্য গ্রহণযোগ্যতা মানদণ্ড অনুযায়ী.

আইইসি ৬২১৯৬ পরীক্ষার পদ্ধতি

নমনীয় ক্যাবলটি অতিরিক্ত দড়ি বা অন্য উপযুক্ত নমনীয় এক্সটেনশান সহ প্রয়োজন হলে মেঝে থেকে ১,০০০ মিমি উচ্চতার একটি দেয়ালে সংযুক্ত করা হয়।সরবরাহিত পরীক্ষার পদ্ধতিতে নির্দিষ্ট করা হয়েছে.

নমুনাটি ক্যাবলটি অনুভূমিকভাবে স্থাপন করা হয় এবং একটি কংক্রিট মেঝেতে পড়ার জন্য ছেড়ে দেওয়া হয়। পরীক্ষাটি আটবার পুনরাবৃত্তি করা হয়,ক্যাবলটি ধারাবাহিকভাবে ড্রপগুলির মধ্যে তার ফিক্সিং পয়েন্টে 45° ঘোরানো.

তারপর নমুনাটি সংশ্লিষ্ট আইইসি ৬২১৯৬ নম্বরের প্রযোজ্য প্রয়োজনীয়তা অনুযায়ী পরীক্ষা করা হয়।

টেকনিক্যাল প্যারামিটারঃ

1. ড্রপ উচ্চতাঃ 1000mm এবং 750mm, নিয়ন্ত্রিত হতে পারে।

2. ডোপিং সময়ঃ 8

3ঘূর্ণন ডিভাইসঃ 45°, এটা সব দিকে ঘোরানো যেতে পারে.

4. আকারঃ L*W*H 2443*360*1132mm
