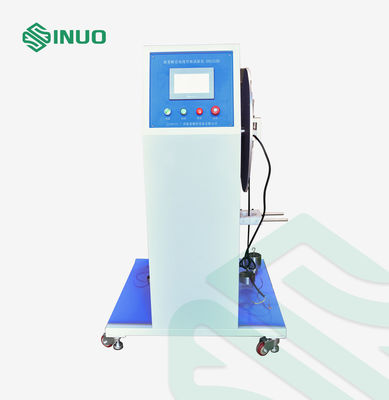

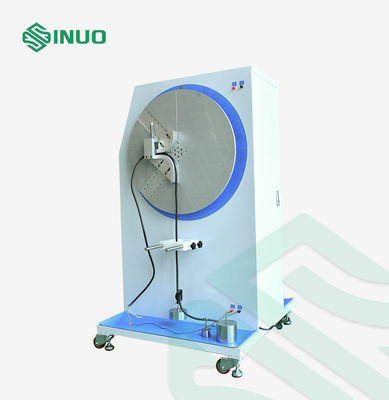

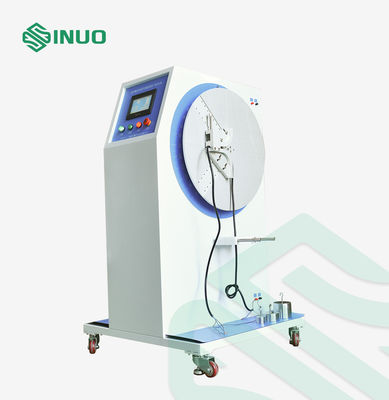

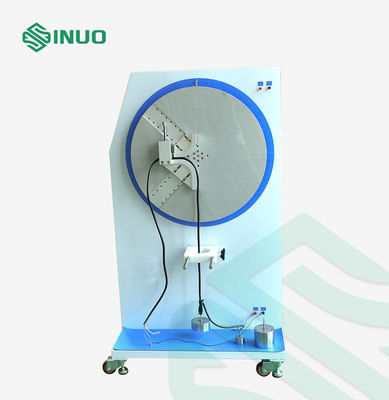

টিনসেল কর্ড বেন্ডিং এবং স্ন্যাচ টেস্ট সরঞ্জাম | ফিনিশড এবং পিভিসি-ইনসুলেটেড কেবলের জন্য IEC 60227

টিনসেল কর্ড বেন্ডিং এবং স্ন্যাচ টেস্ট সরঞ্জাম | ফিনিশড এবং পিভিসি-ইনসুলেটেড কেবলের জন্য IEC 60227

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SN1112D
MOQ: 1
দাম: Customized
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 30 সেট/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate(Cost Additional)
স্ট্যান্ডার্ড:
IEC 60227‑1
ছিনতাই লোড:
500 গ্রাম
নমন গতি:
0-65rpm
নমন লোড:
500g-100N
ড্রাইভ মোড:
মোটর চালিত
টেস্ট আইটেম:
নমন এবং ছিনতাই পরীক্ষা
প্যাকেজিং বিবরণ:
পাতলা পাতলা কাঠের কেস
যোগানের ক্ষমতা:
30 সেট/মাস
বিশেষভাবে তুলে ধরা:

টিনসেল কর্ড বেন্ডিং টেস্ট সরঞ্জাম

,

পিভিসি-ইনসুলেটেড কেবল স্ন্যাচ টেস্টার

,

IEC 60227 কেবল টেস্টিং সরঞ্জাম

পণ্যের বর্ণনা

টিনসেল কর্ড বন্ডিং এবং স্ন্যাপ টেস্ট সরঞ্জাম। IEC 60227 Finished & PVC-Insulated Cables জন্য

পণ্যের তথ্যঃ

টিন্সেল কর্ড বন্ডিং এবং স্ন্যাপ টেস্ট সরঞ্জামটি আইইসি 60227-1 ধারা 5 এর মানক প্রয়োজনীয়তা অনুসারে ডিজাইন এবং উত্পাদিত হয়।6.3.2, ৫.6.3.3; আইইসি ৬০২২৭-২ ধারা ৩।2, ৩.3ইত্যাদি।

এটি সমাপ্ত তারের এবং পিভিসি বিচ্ছিন্ন তারের নমন প্রতিরোধের পরীক্ষা করতে ব্যবহৃত হয় এবং তাদের নির্ভরযোগ্যতা যাচাই করার জন্য পিভিসি বিচ্ছিন্ন তারের লোড কোর ভাঙা পরীক্ষা করতে ব্যবহৃত হয়।

নমন পরীক্ষাঃ উপযুক্ত দৈর্ঘ্যের একটি কর্ডের নমুনা ২ নং ছবিতে দেখানো উপকরণে সংযুক্ত করা হবে এবং এটিকে ০.৫ কেজি ভর সহ একটি ওজন দিয়ে লোড করা হবে। প্রায় ০.৫ কেজি প্রবাহ।1A কন্ডাক্টরগুলির মধ্য দিয়ে যেতে হবে.

নমুনাটি পিছনে এবং সামনের দিকে কন্ডাক্টরগুলির অক্ষের সমতলটির লম্ব দিকের দিকে বাঁকানো হবে, দুটি চূড়ান্ত অবস্থানগুলি উল্লম্বের উভয় পাশে 90 ° কোণ তৈরি করে.

একটি বোল্টিং হল পরীক্ষার সাথে 180 ° এর মাধ্যমে একটি আন্দোলন, এটি দুটি অতিরিক্ত নমুনা দিয়ে পুনরাবৃত্তি করা উচিত, যার উভয়ই পুনরাবৃত্ত পরীক্ষার সাথে সামঞ্জস্যপূর্ণ হবে।

স্ন্যাপচ টেস্টঃ উপযুক্ত দৈর্ঘ্যের একটি কর্ডের নমুনা এক প্রান্ত থেকে একটি শক্ত সমর্থনকে সংযুক্ত করা হবে এবং 0.5kg ভর সহ একটি ওজন নমুনা 0 এর সাথে সংযুক্ত করা হবে।সংযুক্তি পয়েন্টের নিচে ৫ মিটারকন্ডাক্টরগুলির মধ্য দিয়ে প্রায় ০.১ এ এর একটি স্রোত পাস করা হবে। ওজনটি সংযুক্তির বিন্দুতে উত্থাপিত হবে এবং পাঁচবার নামানো হবে।

টিনসেল কর্ড বেন্ডিং এবং স্ন্যাচ টেস্ট সরঞ্জাম | ফিনিশড এবং পিভিসি-ইনসুলেটেড কেবলের জন্য IEC 60227

টেকনিক্যাল প্যারামিটারঃ

প্রয়োগকৃত মান আইইসি ৬০২২৭-১
প্রযোজ্য ধারা 5.6.3.2
বাঁকানোর জন্য পরীক্ষার স্টেশন 40mm ~ 130mm একটি গ্রুপ প্রয়োগ করুন
লুটের জন্য পরীক্ষার স্টেশন একটি গ্রুপ 160mm ~ 500mm প্রয়োগ করুন
ড্রাইভ পদ্ধতি মোটর চালিত
নিয়ন্ত্রণ পদ্ধতি পিএলসি কন্ট্রোল, টাচ স্ক্রিন অপারেশন
বাঁকানো কোণ ইতিবাচক এবং নেতিবাচক দিকঃ0-360°, টাচ স্ক্রিন প্রিসেট
বাঁকা ফিক্সচার ব্যাসার্ধ R2.5 মিমি, R80 মিমি, R120 মিমি, R200 মিমি
বন্ডিং রেট ০৬৫rpm, পূর্বনির্ধারিত হতে পারে
বাঁকানোর সময় ০ ০৯৯৯৯৯৯, ছয় অঙ্কের মেমরি প্রিসেট নম্বর
বাঁকানোর চাপ 500g, 50N, 75N, 100N
স্ন্যাপ টাইম ০ ০৯৯৯৯৯৯, ছয় অঙ্কের মেমরি প্রিসেট নম্বর
স্ন্যাপ লোড ৫০০ গ্রাম
লোড বর্তমান 100mA±10mA

টিনসেল কর্ড বেন্ডিং এবং স্ন্যাচ টেস্ট সরঞ্জাম | ফিনিশড এবং পিভিসি-ইনসুলেটেড কেবলের জন্য IEC 60227
