আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম

আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SNQC1013
MOQ: 1
দাম: Customized
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: প্রতি মাসে 10 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
ফলিত স্ট্যান্ডার্ড:
IEC 62196-1 ধারা 14.1.5, 14.1.6
ফলিত টেবিল:
টেবিল 5
অপারেশন পদ্ধতি:
ম্যানুয়াল অপারেশন
ওজন কনফিগারেশন:
165-750N
টেস্ট প্লাগ:
কাস্টমাইজড
টেস্ট স্টেশন:
একক স্টেশন
প্যাকেজিং বিবরণ:
পাতলা পাতলা কাঠের কেস
যোগানের ক্ষমতা:
প্রতি মাসে 10 সেট
বিশেষভাবে তুলে ধরা:

আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল পরীক্ষক

,

ইভি ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম

,

গ্যারান্টি সহ বৈদ্যুতিক যানবাহন পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা

আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম

পণ্যের তথ্য:

প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জামটি ইভি সকেট-আউটলেট এবং ইন্টারলকিং বা ল্যাচিং ডিভাইস সহ গাড়ির সংযোগকারীগুলির যান্ত্রিক পরীক্ষার জন্য ডিজাইন করা হয়েছে। এটি একটি পরীক্ষা প্লাগ অপসারণের জন্য প্রয়োজনীয় প্রত্যাহার বল যাচাই করে এবং ল্যাচিং মেকানিজমের কার্যকারিতা পরীক্ষা করে।

সরঞ্জামটি আইইসি ৬২১৯৬-১:২০২৫ ধারা ১৪.১.৫, ১৪.১.৬, চিত্র ১৩ এবং ১৪, এবং আইইসি ৬২১৯৬-৩:২০২৬ ধারা ১৪ এর প্রাসঙ্গিক পরীক্ষা পদ্ধতিগুলির সাথে সঙ্গতিপূর্ণ। এটি স্থিতিশীল এবং পুনরাবৃত্তিযোগ্য বল প্রয়োগের জন্য একটি ডেডিকেটেড ফিক্সচার, ক্ল্যাম্পিং সিস্টেম, প্রধান ওজন এবং সহায়ক ওজন ব্যবহার করে।

এটি ইভি চার্জিং সংযোগকারী প্রস্তুতকারক, ইভিএসই পরীক্ষাগার, সার্টিফিকেশন সংস্থা এবং বৈদ্যুতিক সুরক্ষা পরীক্ষার পরীক্ষাগারগুলির জন্য উপযুক্ত।

মূল বৈশিষ্ট্য:

  • ইভি সকেট-আউটলেট এবং গাড়ির সংযোগকারী যান্ত্রিক পরীক্ষার জন্য ডিজাইন করা হয়েছে
  • প্রত্যাহার বল যাচাইকরণ এবং ল্যাচিং ডিভাইস পরীক্ষা সমর্থন করে
  • আইইসি ৬২১৯৬-১:২০২৫ এবং আইইসি ৬২১৯৬-৩:২০২৬ এর জন্য প্রযোজ্য
  • আইইসি ৬২১৯৬-১ চিত্র ১৩ এবং ১৪ এর উপর ভিত্তি করে পরীক্ষা কনফিগারেশন
  • নিয়ন্ত্রিত বল প্রয়োগের জন্য উল্লম্ব প্রত্যাহার দিক
  • সুবিধাজনক অপারেশনের জন্য কাউন্টারওয়েট-ভিত্তিক লোডিং সিস্টেম

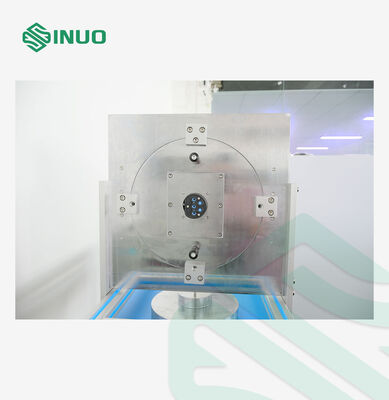

  • ডেডিকেটেড নমুনা মাউন্টিং এবং ক্ল্যাম্পিং ফিক্সচার
  • পরীক্ষা বল প্রয়োগের জন্য প্রধান এবং সহায়ক ওজন অন্তর্ভুক্ত
  • ইভি চার্জিং সরঞ্জাম প্রস্তুতকারক এবং বৈদ্যুতিক সুরক্ষা পরীক্ষাগারগুলির জন্য উপযুক্ত
  • পৃথকভাবে কেনা স্ট্যান্ডার্ড-সম্মত পরীক্ষা প্লাগগুলির সাথে সামঞ্জস্যপূর্ণ

প্রযুক্তিগত প্রয়োজনীয়তা:

A. প্রত্যাহার বল

ইন্টারলক সহ সুইচযুক্ত ইভি সকেট-আউটলেট বা সুইচযুক্ত গাড়ির সংযোগকারীটি আইইসি৬২১৯৬-১:২০২৫ এর চিত্র ১৩-এ দেখানো সরঞ্জামের সাপোর্টে স্থির করা হয়েছে যাতে বিচ্ছেদের অক্ষ উল্লম্ব হয় এবং সংযোগকারী আনুষাঙ্গিকের চলাচল নিচের দিকে হয়।

সকেট-আউটলেটের প্রত্যাহার বল নিম্নলিখিত সারণীর প্রয়োজনীয়তা পূরণ করবে। ওজন অন্তর্ভুক্ত করা হয়েছে।

আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম

B. কাঠামোগত বৈশিষ্ট্য

B.1 প্রত্যাহার বল পরীক্ষা করার জন্য সরঞ্জাম:

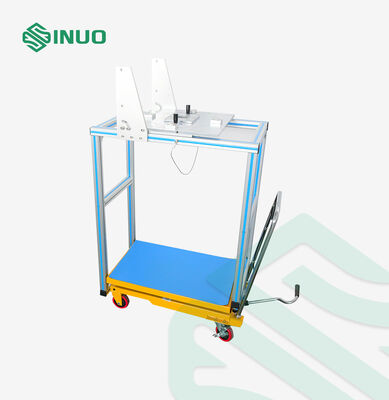

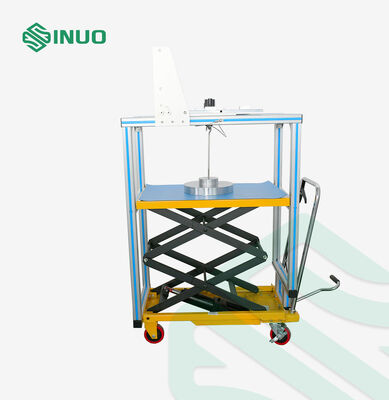

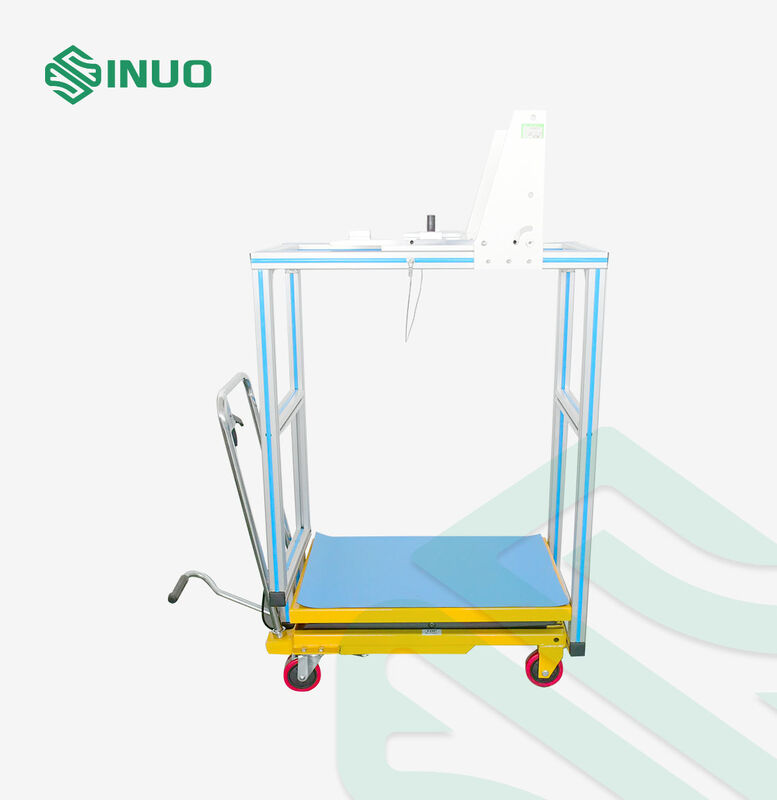

এই ডিভাইসটি প্রধানত ইনস্টলেশন ফিক্সচার, ক্ল্যাম্পিং ডিভাইস, প্রধান ওজন, সহায়ক ওজন এবং পরীক্ষা প্লাগ দিয়ে গঠিত। অভিজ্ঞতা অনুসারে, পুল ক্ল্যাম্পটি একটি কাউন্টারওয়েটে পরিবর্তিত হয়, ওজন হুকটি সরাসরি পরীক্ষা প্লাগের সাথে সংযুক্ত থাকে এবং নমুনার জন্য ফিক্সচার কনফিগার করা হয়। নির্দিষ্ট আকৃতি চিত্র ১-এ দেখানো হয়েছে।

আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম

আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম

আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম

চিত্র ১

B.2 ল্যাচিং ডিভাইস যাচাইকরণ:

আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম

আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম

D. পরীক্ষা প্লাগ

পরীক্ষা প্লাগ, প্রাসঙ্গিক স্ট্যান্ডার্ড শীট অনুসারে, হার্ডেনড স্টিলের সূক্ষ্মভাবে গ্রাউন্ড করা যোগাযোগ থাকবে, যার সক্রিয় দৈর্ঘ্য জুড়ে ০.৮ মাইক্রোমিটারের বেশি পৃষ্ঠের রুক্ষতা থাকবে না এবং নামমাত্র দূরত্বে ±০.০৫ মিমি সহনশীলতা সহ ব্যবধান থাকবে।

প্লাগ যোগাযোগের মাত্রা বা অন্যান্য ধরণের প্লাগ যোগাযোগের জন্য যোগাযোগের পৃষ্ঠগুলির মধ্যে দূরত্ব প্রাসঙ্গিক স্ট্যান্ডার্ড শীটগুলিতে প্রদত্ত ন্যূনতম মাত্রার সাথে সঙ্গতিপূর্ণ হবে, সহনশীলতা সহ+০.০১০মিমি

এই পরীক্ষা সরঞ্জামে পরীক্ষা প্লাগগুলি অন্তর্ভুক্ত নয়, অনুগ্রহ করে ক্লায়েন্ট ইতিমধ্যে পৃথকভাবে অর্ডার করা পরীক্ষা প্লাগগুলি ব্যবহার করুন:

সারণী ৩

নং: স্ট্যান্ডার্ড চিত্র নং: নাম পরিমাণ
১ আইইসি৬২১৯৬-২/এড.৩/সিডিভি © আইইসি(ই) স্ট্যান্ডার্ড শীট ২-ইল্ফ শীট ১ পরীক্ষা-গাড়ির ইনলেট: ৬৩ এ, ৪৮০ ভি তিন-ফেজ বা ৭০ এ, ২৫০ ভি একক-ফেজ ১
২ আইইসি৬২১৯৬-৩/এড.২/সিডিভি © আইইসি(ই) স্ট্যান্ডার্ড শীট ৩-আইভিএ গাড়ির ইনলেট মোড ২, ৩ এবং ৪ শীট ২ পরীক্ষা গাড়ির ইনলেট ১

চিত্র ১৩ পরীক্ষার জন্য
আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম


চিত্র ১৪ পরীক্ষার জন্য

আইইসি ৬২১৯৬-১ ইভি প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষা সরঞ্জাম
