ইসি ৬২১৯৬-৩ ইভি চার্জিং গান প্রত্যাহার বল পরীক্ষক ইভি সংযোগকারী সন্নিবেশ পরীক্ষার জন্য

আইইসি ৬২১৯৬-৩ ইভি চার্জিং গান প্রত্যাহার বল পরীক্ষক ইভি সংযোগকারী সন্নিবেশ পরীক্ষার জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

SNQC1013A প্রত্যাহার বল পরীক্ষা সরঞ্জাম IEC 62196-3:2026 ধারা 16.16 মেনে চলে, যা বিশেষভাবে EV চার্জিং ইন্টারফেস সন্নিবেশ এবং প্রত্যাহার বল কর্মক্ষমতা যাচাইকরণের জন্য তৈরি করা হয়েছে।

EV চার্জিং ইন্টারফেস ডিজাইনের জন্য সুবিধাজনক চার্জিং গান সংযোগকারী অপারেশনের প্রয়োজন। এই টেস্টিং সরঞ্জামটি যাচাই করে যে চার্জিং গানটি গাড়ির সকেটে প্লাগ করার সময় সর্বোচ্চ সন্নিবেশ বল স্ট্যান্ডার্ড স্পেসিফিকেশন সীমা পূরণ করে কিনা।

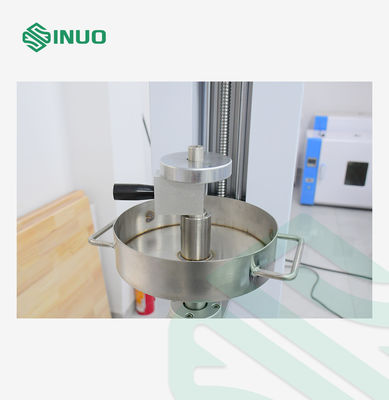

সন্নিবেশ বল পরীক্ষার সময়: চার্জিং গানটি উল্লম্বভাবে নিচের দিকে মাউন্ট করুন, চার্জিং গানের উপর স্ট্যান্ডার্ড-নির্দিষ্ট প্রধান ওজন সমাবেশ লোড করুন। 0.8 কেজি সহায়ক ওজন 5 সেমি উচ্চতা থেকে মুক্তভাবে পড়ে প্রধান ওজন সমাবেশে আঘাত করার জন্য ছেড়ে দিন। আঘাতের পর, চার্জিং গানটি সম্পূর্ণরূপে সকেটে যুক্ত হবে এবং প্রয়োজনীয় যোগাযোগ অবস্থানে পৌঁছাবে।

এসি এবং ডিসি ইভি চার্জিং গান সকেট সন্নিবেশ বল পরীক্ষা, ইভি চার্জিং সংযোগকারী যান্ত্রিক কর্মক্ষমতা ল্যাব পরীক্ষা, আইইসি ৬২১৯৬ চার্জিং ইন্টারফেস সম্মতি পরীক্ষা, নতুন শক্তি অটো যন্ত্রাংশ গুণমান পরিদর্শন পরীক্ষাগারগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।

কার্যপ্রণালী

এই পরীক্ষক ইভি চার্জিং গান প্লাগিংয়ের প্রকৃত অপারেশন পরিস্থিতি অনুকরণ করে। স্থির প্রধান ওজন লোড এবং মুক্তভাবে পতনশীল সহায়ক ওজন থেকে প্রভাব লোড প্রয়োগ করে, এটি চার্জিং গান এবং সকেট সমাবেশের বাস্তব সন্নিবেশ পরিস্থিতি পুনরুত্পাদন করে। রিয়েল-টাইম বল মান পর্যবেক্ষণ সন্নিবেশ বল রেকর্ড করে যাতে বিচার করা যায় যে চার্জিং সংযোগকারী স্ট্যান্ডার্ড লোড অবস্থার অধীনে সম্পূর্ণরূপে বসেছে কিনা, চার্জিং ইন্টারফেসের যান্ত্রিক কাঠামোর যৌক্তিকতা যাচাই করে।

প্রযুক্তিগত পরামিতি:

পণ্যের বৈশিষ্ট্য

1. মান সম্মতি: IEC 62196-3:2026 ধারা 16.16 সম্পূর্ণরূপে অনুসরণ করে, EV চার্জিং সংযোগকারী সন্নিবেশ বল সার্টিফিকেশন পরীক্ষার প্রয়োজনীয়তা পূরণ করে।

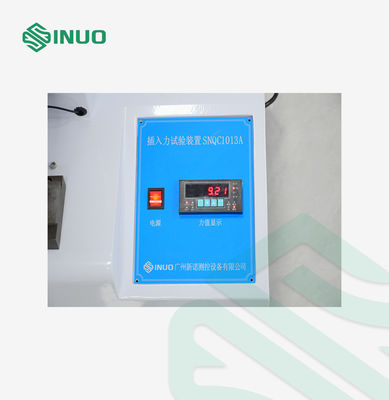

2. রিয়েল-টাইম বল পর্যবেক্ষণ: ডিসপ্লে ইন্সট্রুমেন্টের সাথে যুক্ত পালস প্রেসার সেন্সর ব্যবহার করে, ভিজ্যুয়াল এবং তাৎক্ষণিক বল ডেটা রিডিং।
3. প্রিসিশন পজিশনিং স্ট্রাকচার: প্রিসিশন স্লাইড এবং দীর্ঘ লিনিয়ার গাইড বিয়ারিং দিয়ে সজ্জিত, সন্নিবেশ পরীক্ষার সময় স্থিতিশীল প্রাথমিক পজিশনিং নিশ্চিত করে।
4. সামঞ্জস্যযোগ্য চার্জিং গান ফিক্সচার: ক্ল্যাম্পিং হ্যান্ডেল ডিজাইন, কোণ সামঞ্জস্যযোগ্য, পরীক্ষার সময় গানের মাথা উল্লম্বভাবে নিচে রাখে।
5. নমনীয় ওজন সমন্বয়: এসি/ডিসি চার্জিং গানের জন্য স্ট্যান্ডার্ড প্রধান ওজন কনফিগার করা হয়েছে, বিভিন্ন পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য সূক্ষ্ম ওজন সমন্বয়ের জন্য 10 কেজি স্টিল বলের সাথে মিলেছে।
6. ম্যানুয়াল অপারেশন সিস্টেম: ম্যানুয়াল লিফটিং, ম্যানুয়াল সহায়ক ওজন ড্রপিং, সহজ অপারেশন, কম ব্যর্থতার হার, পরীক্ষাগারের রুটিন সম্মতি পরীক্ষার জন্য উপযুক্ত।
