IEC 60068 উচ্চ এবং নিম্ন তাপমাত্রা সাইক্লিং জন্য তাপীয় শক পরীক্ষা সরঞ্জাম

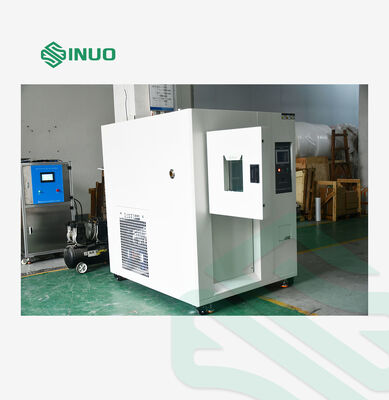

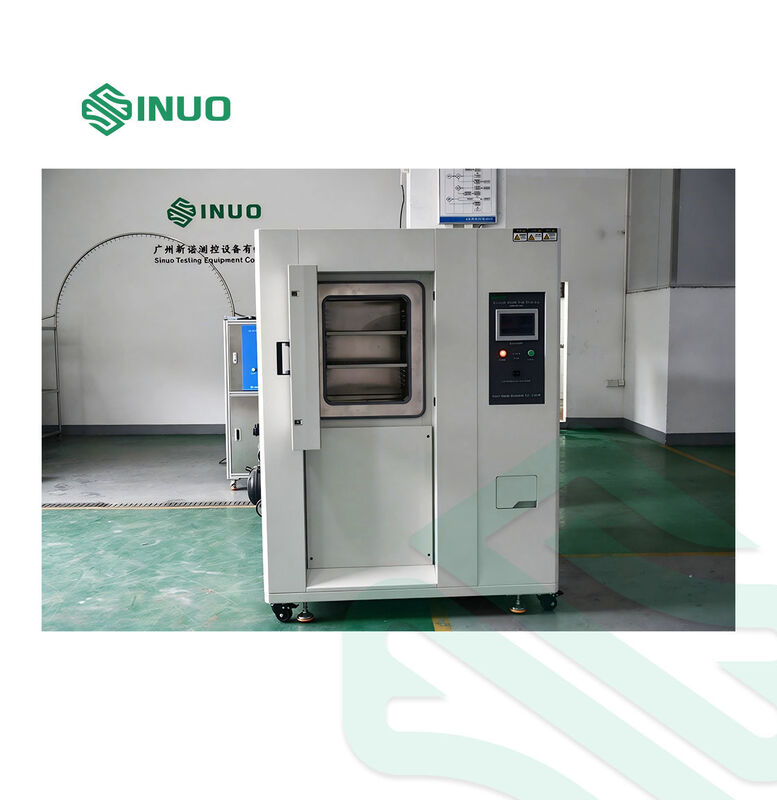

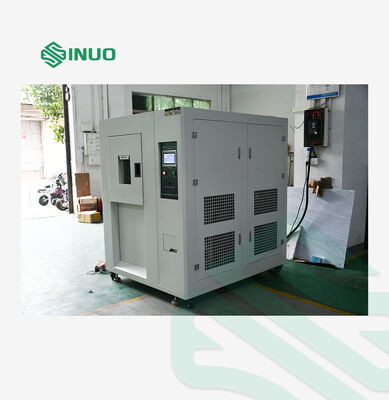

থার্মাল শক টেস্ট চেম্বারটি উচ্চ এবং নিম্ন তাপমাত্রার অবস্থার মধ্যে দ্রুত রূপান্তরকে পণ্য এবং উপকরণগুলি কীভাবে সহ্য করে তা মূল্যায়নের জন্য ডিজাইন করা হয়েছে।ঐতিহ্যগত তাপমাত্রা সাইক্লিং সরঞ্জামের বিপরীতে, this environmental test chamber uses separate high-temperature and low-temperature storage zones together with an independent test area to achieve rapid temperature changes while the test specimen remains stationary.
-৬০°সি থেকে +২০০°সি তাপমাত্রা পরিসীমা এবং একটি নির্দিষ্ট শক পুনরুদ্ধার সময় ≤৫ সেকেন্ডের সাথে, চেম্বারটি উপাদানগুলির পরিবেশগত এবং নির্ভরযোগ্যতা পরীক্ষার জন্য উপযুক্ত,একত্রিত এবং উপকরণ.
এটি অটোমোবাইল উপাদান, বৈদ্যুতিক ও ইলেকট্রনিক পণ্য, প্লাস্টিক, রাবার, ধাতব পণ্য, উপাদান পরীক্ষা এবং গুণমান নিশ্চিতকরণ পরীক্ষাগার সহ শিল্পগুলিতে ব্যবহার করা যেতে পারে।
সিস্টেমটি আইইসি 60068 পরিবেশগত পরীক্ষার সাথে সম্পর্কিত প্রয়োজনীয়তা অনুসারে ডিজাইন করা হয়েছে, যার মধ্যে ঠান্ডা, শুকনো তাপ এবং তাপমাত্রা পরিবর্তনের পরীক্ষা অন্তর্ভুক্ত রয়েছে।

মূল বৈশিষ্ট্য

দ্রুত উচ্চ/নিম্ন তাপমাত্রা পরিবর্তন

চেম্বারটি +২০০ ডিগ্রি সেলসিয়াস পর্যন্ত উচ্চ তাপমাত্রা পরীক্ষা এবং -৬০ ডিগ্রি সেলসিয়াস পর্যন্ত নিম্ন তাপমাত্রা পরীক্ষা সমর্থন করে।নির্দিষ্ট তাপমাত্রা শক পুনরুদ্ধারের সময় ≤5 সেকেন্ড -60°C থেকে +200°C.

পৃথক তাপমাত্রা অঞ্চল

এই সিস্টেমে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছেঃ

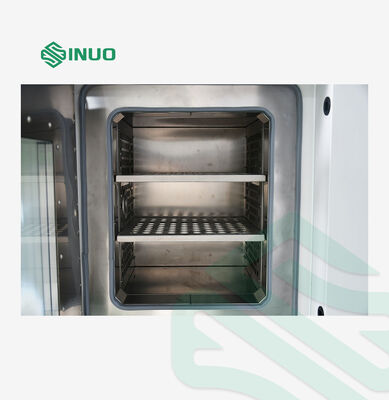

• স্বাধীন পণ্য পরীক্ষার এলাকা
• উচ্চ তাপমাত্রার তাপ সঞ্চয়কারী এলাকা
• নিম্ন তাপমাত্রার ঠান্ডা স্টোরেজ অঞ্চল

এই কনফিগারেশনটি নমুনাটি ম্যানুয়ালি চেম্বারগুলির মধ্যে স্থানান্তর করার প্রয়োজন ছাড়াই তাপমাত্রার অবস্থার মধ্যে দ্রুত স্যুইচ করতে দেয়।

নির্ভুল তাপমাত্রা নিয়ন্ত্রণ

পরীক্ষার চেম্বারে নিম্নলিখিত উপাদান রয়েছেঃ

• তাপমাত্রা ওঠানামাঃ±0.5°C
• তাপমাত্রা বিচ্যুতিঃ±2°C
• তাপমাত্রা রেজোলিউশনঃ0.1°C
• তাপমাত্রা সঠিকতাঃ±0.01°C

এই নিয়ন্ত্রণ ফাংশনগুলি পুনরাবৃত্তিযোগ্য পরিবেশগত পরীক্ষা এবং পরীক্ষাগার মান নিয়ন্ত্রণকে সমর্থন করে।

প্রোগ্রামযোগ্য পরীক্ষা নিয়ন্ত্রণ

পিএলসি কন্ট্রোল সহ একটি 7-ইঞ্চি রঙিন এলসিডি টাচ স্ক্রিন অপারেটরদের তাপমাত্রা প্রোফাইল সেট করতে, পরীক্ষার শর্তগুলি পর্যবেক্ষণ করতে এবং অপারেটিং ডেটা রেকর্ড করতে দেয়।প্রোগ্রামড টেস্টিং এবং পরিকল্পিত স্টার্টআপ.
সর্বোচ্চ 120 টি পরীক্ষার প্রোগ্রাম সংরক্ষণ করা যেতে পারে, যার সর্বোচ্চ সেটিং সময় 99 ঘন্টা 59 মিনিট প্রতি সেগমেন্ট।

ডেটা মনিটরিং এবং যোগাযোগ

চেম্বারটিRS232 এবং USB ইন্টারফেসএবং তাপমাত্রা বক্ররেখা প্রদর্শন, পরীক্ষার তথ্য সংগ্রহ এবং সরঞ্জাম পর্যবেক্ষণের জন্য একটি কম্পিউটারে সংযুক্ত করা যেতে পারে।

টেকনিক্যাল প্যারামিটারঃ

নিয়ন্ত্রক এবং পরীক্ষার তথ্য ব্যবস্থাপনা

স্মার্ট কন্ট্রোল সিস্টেম তাপমাত্রা নিয়ন্ত্রণ, গরম, শীতল এবং পরীক্ষা-প্রোগ্রাম ব্যবস্থাপনা এক ইন্টারফেসে একত্রিত করে।
টাচ-স্ক্রিন কন্ট্রোলার প্রদর্শন করতে পারেঃ

• সেট তাপমাত্রা (SV)
• প্রকৃত তাপমাত্রা (পিভি)
• মোট অপারেটিং সময়
• বর্তমান প্রোগ্রাম সেগমেন্ট
• বাকি পরীক্ষার সময়
• চক্রের সংখ্যা
• গরম করার অবস্থা
• শীতল অবস্থা
• রিয়েল-টাইম তাপমাত্রা বক্ররেখা
• ঐতিহাসিক অপারেটিং ডেটা
• ভুল তথ্য

নিয়ামকটি ধ্রুবক তাপমাত্রা অপারেশন, প্রোগ্রামযোগ্য তাপমাত্রা চক্র এবং নির্ধারিত স্টার্টআপ সমর্থন করে।অপারেটররা প্রোগ্রাম সেগমেন্টগুলিও এড়িয়ে যেতে পারে বা প্রোগ্রাম এক্সিকিউশনের সময় একটি নির্বাচিত ফাংশন বজায় রাখতে পারে.
এই সিস্টেমে অটোমেটিক ত্রুটি সনাক্তকরণ এবং অ্যালার্ম ফাংশন রয়েছে যা অস্বাভাবিক অপারেটিং শর্তগুলি সনাক্ত করতে সহায়তা করে।

তাপমাত্রা শক টেস্ট মোড

চেম্বারটি প্রয়োজনীয় পরীক্ষার প্রোফাইল অনুযায়ী বেশ কয়েকটি অপারেটিং সিকোয়েন্স সমর্থন করেঃ

এই প্রোগ্রামযোগ্য মোডগুলি সরঞ্জামগুলিকে তাপমাত্রা চক্র, তাপীয় শক এবং পরিবেশগত নির্ভরযোগ্যতা পরীক্ষার বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

রেফ্রিজারেশন এবং তাপীয় ব্যবস্থাপনা সিস্টেম
রেফ্রিজারেশন সিস্টেম একটি আধা-হার্মেটিক কম্প্রেসার কনফিগারেশন এবং স্বয়ংক্রিয় রেফ্রিজারেশন শক্তি নিয়ন্ত্রণ ব্যবহার করে।
এই সিস্টেমে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছেঃ

• উচ্চ পারফরম্যান্স ফিন টাইপ বাষ্পীভবন
• স্বয়ংক্রিয় রেফ্রিজারেশন ক্ষমতা সমন্বয়
• উচ্চ নির্ভুলতা প্রসারিত ভালভ
• তেল বিভাজক
• শুকানোর উপাদান
• স্বয়ংক্রিয় রেফ্রিজারেশন আউটপুট নিয়ন্ত্রণ
• অটোমেটিক ডিফ্রোস্টিং
• কনডেনসেট ড্রেনাইজেশন সিস্টেম

অভ্যন্তরীণ পরিচ্ছন্নতা এবং সিস্টেমের নির্ভরযোগ্যতা উন্নত করার জন্য নাইট্রোজেন-সুরক্ষিত ওয়েল্ডিং এবং ভ্যাকুয়াম চিকিত্সা ব্যবহার করে রেফ্রিজারেশন সার্কিটটি তৈরি করা হয়।
