আইইসি ৬০৫২৯ আইপিএক্স১-আইপিএক্স৮ জলরোধী পরীক্ষা ব্যবস্থা এনক্লোজার ইনগ্রেস সুরক্ষা জন্য

IEC 60529 IPX1-IPX8 জলরোধী পরীক্ষা ব্যবস্থা এনক্লোজার ইনগ্রেস সুরক্ষার জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

সমন্বিত IPX1-IPX8 জলরোধী পরীক্ষা ব্যবস্থা SN4418 হল জল অনুপ্রবেশের বিরুদ্ধে বৈদ্যুতিক এবং ইলেকট্রনিক এনক্লোজারগুলির সুরক্ষা মূল্যায়নের জন্য একটি মডুলার জল অনুপ্রবেশ পরীক্ষা সমাধান।

IEC 60529:2013 অনুযায়ী ডিজাইন করা, এই ব্যবস্থাটি একটি সমন্বিত পরীক্ষাগার সমাধানে IPX1 থেকে IPX8 পর্যন্ত একাধিক পরীক্ষা পদ্ধতিকে একীভূত করে। এটি গৃহস্থালী বৈদ্যুতিক সরঞ্জাম এবং আলো সরঞ্জাম থেকে শুরু করে বৈদ্যুতিক এনক্লোজার এবং IP জলরোধী এবং অনুপ্রবেশ সুরক্ষা পরীক্ষার প্রয়োজন এমন অন্যান্য পণ্য পর্যন্ত পণ্যের জন্য কনফিগার করা যেতে পারে।

এই সিস্টেমে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে:

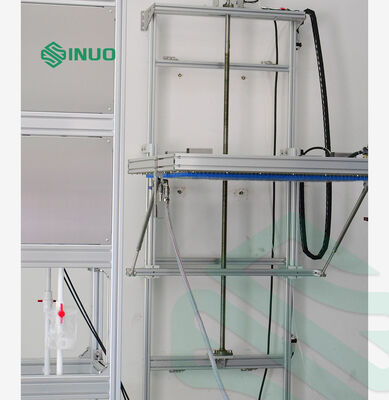

১. IPX1-IPX2 উল্লম্ব বৃষ্টি ফোঁটা পরীক্ষা সরঞ্জাম

উল্লম্ব বৃষ্টি ফোঁটা সরঞ্জাম উল্লম্বভাবে পতিত জলের ফোঁটা অনুকরণ করার জন্য ডিজাইন করা হয়েছে। ফোঁটা বাক্সটি স্বয়ংক্রিয়ভাবে উপরে বা নিচে সরানো যেতে পারে, যখন স্টেইনলেস-স্টিল ফোঁটা প্লেট স্থিতিশীল জল বিতরণ সরবরাহ করে।

স্পেসিফিকেশন:

২. IPX3-IPX4 দোলক টিউব পরীক্ষা সরঞ্জাম

দোলক টিউব পরীক্ষক নিয়ন্ত্রিত জল স্প্রে তৈরি করতে একটি মোটর-চালিত ক্র্যাঙ্ক-লিঙ্ক প্রক্রিয়া ব্যবহার করে। বিভিন্ন এনক্লোজার মাত্রার জন্য একাধিক টিউব ব্যাসার্ধ উপলব্ধ।

প্রযুক্তিগত প্যারামিটার:

নং	আইটেম	প্যারামিটার
১	জল সরবরাহ	জল প্রবাহের হার > 10L/মিনিট ± 5% পরিষ্কার জল কোন অন্তর্ভুক্তি ছাড়া। এই ডিভাইসটি পরিষ্কার জল পরিস্রাবণ ইউনিট দিয়ে সজ্জিত
২	দোলক টিউবের আকার	স্ট্যান্ডার্ড R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm দোলক টিউব সহ আসে, স্টেইনলেস স্টিল দিয়ে তৈরি
৩	সূঁচের ছিদ্র	Φ0.4mm
৪	দুটি ছিদ্রের অন্তর্ভুক্ত কোণ	IPX3:120°; IPX4:180°
৫	দোলক টিউবের সুইং কোণ	সর্বোচ্চ ±175° প্রি-সেট করা যেতে পারে (দ্রষ্টব্য: স্ট্যান্ডার্ডের জন্য IPX3:120°; IPX4:360° প্রয়োজন, কিন্তু পরীক্ষার সময় দোলক টিউবের নিচে টার্নটেবল থাকার কারণে, 360° প্রকৃত পরীক্ষায় অর্জন করা যায় না, টার্নটেবল ছাড়া হলে 360° অর্জন করা যেতে পারে)
৬	সুইং গতি	IPX3: 4s/সময় (2×120°); IPX4: 12s/সময় (2×360°);
৭	জল প্রবাহ	পেন্ডুলামের আকার এবং পিন ছিদ্রের সংখ্যার উপর নির্ভর করে সেট করা যেতে পারে (প্রতি ছিদ্রের জন্য 0.07 L/মিনিট)
৮	পরীক্ষার সময়	0.01S ~ 99 ঘন্টা 59 মিনিট, প্রি-সেট করা যেতে পারে
৯	চাপ পরিমাপক	0~0.25MPa
১০	স্থানের প্রয়োজনীয়তা	ডেডিকেটেড আইপি জলরোধী পরীক্ষা কক্ষ, মেঝে সমতল হতে হবে আলো সহ 10A জলরোধী লিকেজ সুইচ (বা সকেট) সরঞ্জামের জন্য ব্যবহৃত হয়। প্রবাহ এবং নিষ্কাশনের ভাল কার্যকারিতা সহ। গ্রাউন্ড ইনস্টলেশন
১১	এলাকা	দোলক টিউব পছন্দের উপর নির্ভর করে

৩. IPX3-IPX4 স্প্রে নজল

যেসব এনক্লোজার এলাকার জন্য দোলক টিউব দ্বারা পর্যাপ্তভাবে উন্মোচিত করা যায় না, হ্যান্ডহেল্ড স্প্রে নজল একটি বিকল্প পরীক্ষা পদ্ধতি সরবরাহ করে।

স্প্রে নজলটি IEC60529 IPX3 এবং IPX4 অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে। IPX3 এবং IPX4 এর মধ্যে পার্থক্য হল যে IPX4 পরীক্ষায় ডিফ্লেক্টর সরানো উচিত।

প্রযুক্তিগত প্যারামিটার:

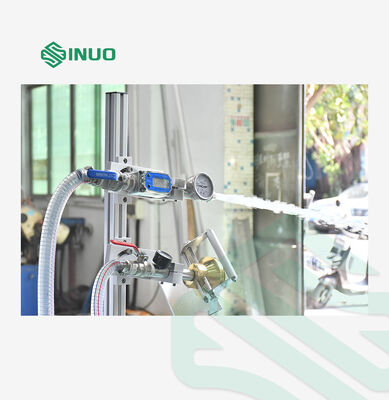

৪. IPX5-IPX6 হোজ নজল

হোজ নজল মডিউল শক্তিশালী জল জেট পরীক্ষার জন্য ডিজাইন করা হয়েছে এবং IPX5 এবং IPX6 এর জন্য পৃথক প্রবাহের প্রয়োজনীয়তা সমর্থন করে।

প্রযুক্তিগত প্যারামিটার:

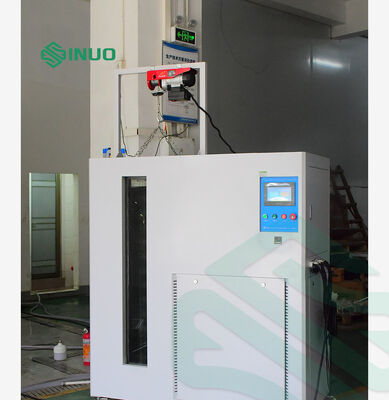

৫. IPX7 সমন্বিত নিমজ্জন চেম্বার ও জল সরবরাহ ট্যাঙ্ক ও কন্ট্রোল ক্যাবিনেট

সমন্বিত জল সরবরাহ ইউনিট জলরোধী পরীক্ষা ব্যবস্থার জন্য কেন্দ্রীয় নিয়ন্ত্রণ বিভাগ হিসাবে কাজ করে। এটি বিভিন্ন আইপি পরীক্ষার স্তরের জন্য নিয়ন্ত্রিত জল প্রবাহ এবং তাপমাত্রা সরবরাহ করে এবং IPX7 নিমজ্জন চেম্বার এবং IPX8 জল সরবরাহ ব্যবস্থা হিসাবেও কাজ করে।

প্রযুক্তিগত প্যারামিটার:

৬. IPX8 গভীর নিমজ্জন ট্যাঙ্ক

গভীর নিমজ্জন ট্যাঙ্কটি IEC60529 IPX8 অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে।

প্রযুক্তিগত প্যারামিটার:

১ চাপ পাত্র: স্টেইনলেস স্টিল ট্যাঙ্ক, ব্যাস 0.6 মিটার, উচ্চতা 1.2 মিটার।

২ চাপ সমন্বয় পরিসীমা: 0 ~ 5bar (কাস্টমাইজ করা যেতে পারে)।

৩ চাপ ব্যবস্থা: স্টেইনলেস স্টিল পাম্প + ফ্রিকোয়েন্সি কনভার্টার।

৪ চাপ পরিমাপকের নির্ভুলতা: 0.25 ডিগ্রি, পরিসীমা: 6bar।

৫ পরীক্ষার সময়: 0-99 মিনিট।

৬ সর্বোচ্চ সীমা চাপ: 5bar।

৭ চাপ সুরক্ষা: চাপ সুইচ সুরক্ষা।

৮ 3/4 উচ্চ চাপ ইস্পাত তারের হোস সংযোগ দ্বারা জল সরবরাহ সরঞ্জামের সাথে সংযোগ করুন

৭.টার্নটেবল

টিল্টেবল রোটেটিং স্টেজটি IPX1~IPX6 পরীক্ষার জন্য প্রয়োজনীয় আনুষঙ্গিক।

কেন একটি সমন্বিত IPX পরীক্ষা ব্যবস্থা বেছে নেবেন?

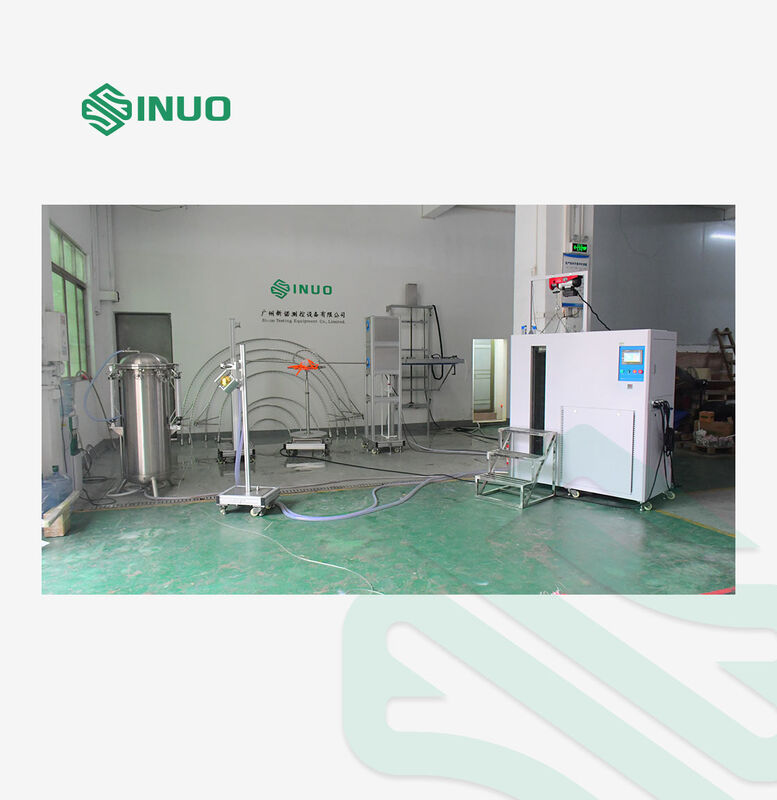

IPX1-IPX8 এর জন্য একটি প্ল্যাটফর্ম

প্রতিটি আইপি স্তরের জন্য পৃথক জলরোধী পরীক্ষা মেশিন ইনস্টল করার পরিবর্তে, সমন্বিত কনফিগারেশন একাধিক নিয়ে আসেজল অনুপ্রবেশ পরীক্ষা পদ্ধতিএকটি পরীক্ষাগার সমাধানে একসাথে।

নিয়ন্ত্রিত জল প্রবাহ ও তাপমাত্রা

কেন্দ্রীয় জল সরবরাহ ব্যবস্থা ছোট-প্রবাহ এবং বড়-প্রবাহ উভয় অ্যাপ্লিকেশন সমর্থন করে, প্রোগ্রামযোগ্য জল তাপমাত্রা এবং প্রবাহ নিয়ন্ত্রণ সহ।

পিএলসি + টাচস্ক্রিন অপারেশন

পিএলসি-নিয়ন্ত্রিত 7-ইঞ্চি টাচস্ক্রিন ইন্টারফেসের মাধ্যমে পরীক্ষার প্যারামিটারগুলি প্রি-সেট এবং পর্যবেক্ষণ করা যেতে পারে, যা দৈনিক অপারেশনকে সহজ করে এবং পরীক্ষার পুনরাবৃত্তিযোগ্যতা উন্নত করে।

নমনীয় পরীক্ষাগার কনফিগারেশন

বিভিন্ন দোলক টিউব আকার, স্প্রে পদ্ধতি, নিমজ্জন সরঞ্জাম এবং টার্নটেবল কনফিগারেশন সিস্টেমটিকে বিভিন্ন পরীক্ষার নমুনা এবং পরীক্ষাগার বিন্যাসের সাথে খাপ খাইয়ে নিতে দেয়।

আইপি কোড পরীক্ষার জন্য ডিজাইন করা হয়েছে

সিস্টেমটি IEC 60529 IPX1-IPX8 জলরোধী পরীক্ষার প্রয়োজনীয়তার উপর ভিত্তি করে ডিজাইন করা হয়েছে, যা এটিকে এনক্লোজার ইনগ্রেস সুরক্ষা, বৈদ্যুতিক পণ্য পরীক্ষা এবং সম্মতি পরীক্ষার সাথে জড়িত পরীক্ষাগারগুলির জন্য উপযুক্ত করে তোলে।
