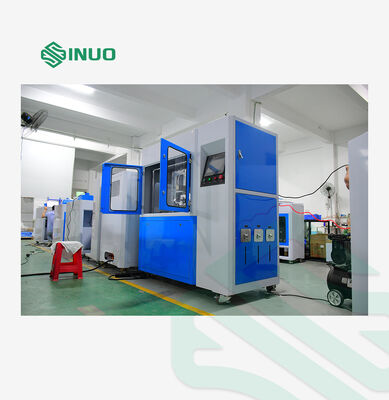

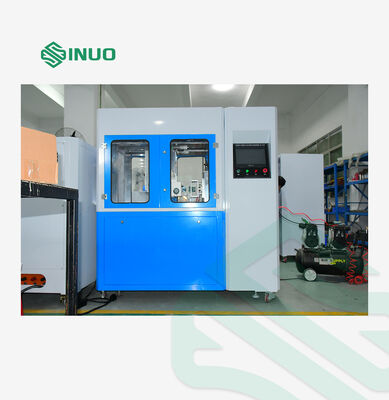

আইইসি ৬২১৯৬-১ ইভি চার্জিং কানেক্টর টেস্টার, সার্ভো প্লাগ পুল এবং ব্রেকিং ক্যাপাসিটি ডিউরেবিলিটি টেস্টার

পরীক্ষার বিষয়বস্তু

ক) ব্রেকিং এবং ক্ষমতা；b) স্বাভাবিক অপারেশন

পরীক্ষার নমুনার পরিসীমা

এসি এবং ডিসি চার্জিং গান

পরীক্ষার স্টেশন

একক স্টেশন

বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি

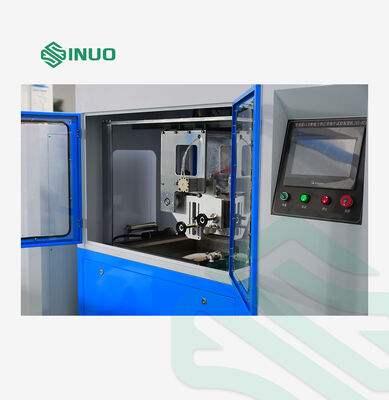

মিৎসুবিশি পিএলসি বুদ্ধিমান সমন্বিত নিয়ন্ত্রণ, ৭-ইঞ্চি কালার হিউম্যান-মেশিন টাচ ইন্টারফেস অপারেশন

অপারেশন মোড

 ম্যানুয়াল বা প্রোগ্রাম-নিয়ন্ত্রিত অপারেশন

ফাংশন

এটি চার্জিং ইন্টারফেসের স্বাভাবিক অপারেশনের সিমুলেশন করার ফাংশন রয়েছে, যা চার্জিং ইন্টারফেসের প্লাগ-ইন এবং পুল-আউট অপারেশন উপলব্ধি করতে পারে, এছাড়াও পরীক্ষার গতি, পরীক্ষার সময় এবং পরীক্ষার সংখ্যার প্রোগ্রামযোগ্য সেটিং রয়েছে

ড্রাইভ মোড

সার্ভো মোটর প্লাগিং এবং আনপ্লাগিং আন্দোলন এবং ঘূর্ণায়মান এবং তরল-ভেজা আন্দোলন চালায়, এবং সহায়ক সিলিন্ডার সুইচ ইন্টারলকিং মেকানিজমের খোলা এবং বন্ধ উপলব্ধি করে।

নমুনার ফিক্সচার এবং ক্ল্যাম্পিং পদ্ধতি

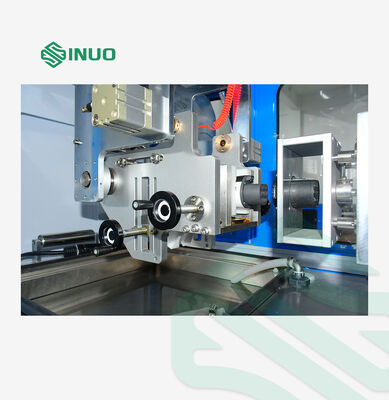

যান্ত্রিক ক্ল্যাম্পিং, এক্স/ওয়াই/জেড ত্রিমাত্রিক সামঞ্জস্যযোগ্য ক্ল্যাম্প, সামঞ্জস্যযোগ্য ক্ল্যাম্পিং পয়েন্ট অবস্থান, জাতীয় মান, আমেরিকান স্ট্যান্ডার্ড, ইউরোপীয় স্ট্যান্ডার্ড এসি/ডিসি চার্জিং ইন্টারফেসের জন্য উপযুক্ত ইউনিভার্সাল ক্ল্যাম্প


স্বয়ংক্রিয় ফ্লিপ

চার্জিং গান ক্ল্যাম্পে একটি স্বয়ংক্রিয় ফ্লিপিং মেকানিজম দিয়ে সজ্জিত, যা ৯০° ফ্লিপ করা যেতে পারে, এবং ফ্লিপ হোল্ডিং সময় পরিসীমার মধ্যে (০ ~ ৬০০) সেকেন্ডে অবাধে সেট করা যেতে পারে, যা আইইসি ৬২১৯৬-১:২০২২ ধারা ২৩.৩.২ এর সলিউশন ডিপ পরীক্ষার জন্য অর্জন করতে পারে।

পরীক্ষার সংখ্যা

০~৯৯৯৯৯৯ বার, প্রিসেট করা যেতে পারে, সংখ্যা সেট মান পৌঁছালে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়

ব্রেকিং ক্যাপাসিটি কন্ডাকশন টাইম

১-৯৯৯.৯ সেকেন্ড, প্রিসেট করা যেতে পারে (মান অনুযায়ী বৈদ্যুতিক সংযোগ ২ সেকেন্ডের কম এবং ৪ সেকেন্ডের বেশি হওয়া উচিত নয়)

প্লাগ এবং উইথড্রয়াল রেট

০-১০ বার/মিনিট, প্রিসেট করা যেতে পারে (৩.৭৫ সাইকেল/মিনিট, ৭.৫ স্ট্রোক/মিনিট)

পরীক্ষার স্ট্রোক

০-১৫০ মিমি, প্রিসেট করা যেতে পারে (পরীক্ষার প্লাগ এবং পরীক্ষার সকেটের মধ্যে দূরত্ব ≥৫০ মিমি)

পরীক্ষার গতি

০-১১০0 মিমি/সেকেন্ড টাচ স্ক্রিনে সরাসরি প্রিসেট করা যেতে পারে

ফোর্স ভ্যালু ডিসপ্লে

একটি ৫০ কেজি রেঞ্জের ফোর্স সেন্সর দিয়ে সজ্জিত, যা রিয়েল-টাইমে ফোর্স ভ্যালু পর্যবেক্ষণ করতে পারে, একটি ফোর্স-টাইম কার্ভ তৈরি করতে পারে, সর্বোচ্চ সন্নিবেশ ফোর্স এবং এক্সট্রাকশন ফোর্স প্রদর্শন করতে পারে, এবং বর্তমান ফোর্স ভ্যালু, ফোর্স ভ্যালু রেঞ্জ (০ ~ ৫০০) এন প্রদর্শন করতে পারে

লকিং ডিভাইস

এটি স্বয়ংক্রিয়ভাবে যান্ত্রিক লকিং ডিভাইস চাপার ফাংশন রয়েছে যা স্বাভাবিক অপারেটিং অবস্থার অনুকরণ করে।

সলিউশন ট্যাঙ্ক

একটি সলিউশন ট্যাঙ্ক দিয়ে সজ্জিত, যা আইইসি ৬২১৯৬-১:২০২২ ধারা ২৩.৩.২ লবণ এবং ধুলো জল সিমুলেটেড সলিউশন ধারণ করতে পারে, দয়া করে মনে রাখবেন যে সলিউশন ব্যবহারকারী দ্বারা প্রস্তুত করা উচিত

সলিউশন ডিপের প্রয়োজনীয়তা

ডিপের সংখ্যা, ডিপের সময়, শুকানোর সময়, প্লাগ-ইন এবং উইথড্রয়াল সময়, এবং চক্রের সময় সেট করা যেতে পারে

লোড

বাহ্যিক, এসএন২২১৭-৪৮০ভি২৫০এ এর সাথে কাজ করতে পারে

শনাক্তকরণ ফাংশন

লোড সংযুক্ত হলে, এটি সার্কিট ব্রেক অ্যালার্ম উপলব্ধি করতে পারে এবং বর্তমান সময় রেকর্ড করতে পারে।

সুরক্ষা সুরক্ষা

গ্রাউন্ড সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ওভারলোড সুরক্ষা
