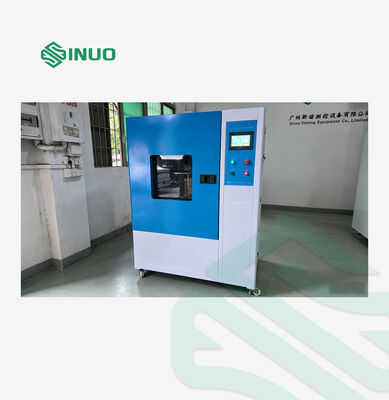

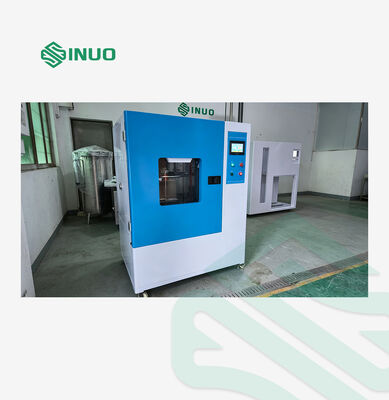

আইইসি ৬০৫২৯ আইপিএক্স১-২ বৈদ্যুতিন ও অটো পার্টসের জন্য উল্লম্ব ড্রিপ বৃষ্টি পরীক্ষা চেম্বার

প্রযুক্তিগত পরামিতি

কাঠামোগত পরামিতি

ড্রিপ প্লেটের আকার

প্রায় L600 × W600 মিমি

অভ্যন্তরীণ চেম্বারের আকার

L800 × D800 × H1000 মিমি

সামগ্রিক বাহ্যিক মাত্রা

L1250 × D1020 × H1750 মিমি

ড্রিপ হোল ব্যাসার্ধ

Ø0.4 মিমি

ড্রিপ হোলের মধ্যে দূরত্ব

20 × 20 মিমি

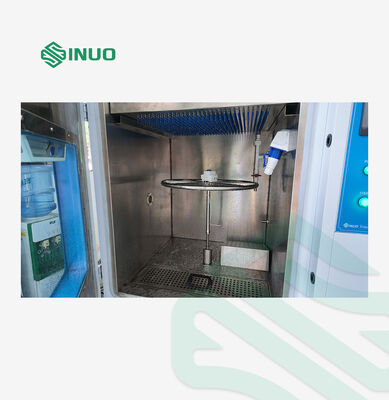

টার্নটেবিলের ব্যাসার্ধ

Ø600 মিমি

কার্যকরী পরামিতি

বৃষ্টিপাতের পরিমাণ

আইপিএক্স১ঃ ১±০.৫ মিমি/মিনিট
আইপিএক্স২ঃ ৩±০.৫ মিমি/মিনিট

প্রবাহ নিয়ন্ত্রণ মোড

ম্যানুয়াল সেটিং

ড্রিপ প্লেট উত্তোলন মোড

স্থির, উত্তোলনযোগ্য নয় এমন প্রকার; নমুনা বহনকারী টার্নটেবিলের মাধ্যমে উত্তোলন

টার্নটেবিলের উত্তোলনের উচ্চতা

৪০০-৭০০ মিমি

টার্নটেবল লোড ক্ষমতা

৫০ কেজি

টার্নটেবিলের কমন কোণ

0° বা 15° (অনুসরণীয়)

টার্নটেবিলের ঘূর্ণন গতি

1 r/min (IPX1 পরীক্ষার জন্য)

পরীক্ষার সময়সীমা

0-999 মিনিট

সুরক্ষা সুরক্ষা সরঞ্জাম

জমির ফাঁস সুরক্ষা, জল ঘাটতি সুরক্ষা, শর্ট সার্কিট সুরক্ষা

বৈদ্যুতিক পরামিতি

পাওয়ার সাপ্লাই

এসি 220 ভোল্ট

নামমাত্র শক্তি

1.0 কিলোওয়াট

স্ট্যান্ডার্ড আনুষাঙ্গিক

অপারেশন ম্যানুয়ালের 1 কপি
কারখানার সার্টিফিকেটের ১ কপি
1 টি সরঞ্জামের গ্যারান্টি কার্ড
১টি ফিল্টার কার্টিজ
১০০টি টেস্ট ড্রপ ইগল
20 ব্রোঞ্জের ড্রিপ ইগল বেস

অপারেটিং শর্তাবলী

ব্যবহারকারী নিম্নলিখিত শর্তাবলী এবং সংশ্লিষ্ট সংযোগগুলি সম্পূর্ণ করার নিশ্চয়তা দেবে।

ইনস্টলেশন সাইট

1. স্থল মেঝেতে মসৃণ জল নিষ্কাশন; মেঝে এবং দেয়াল জলরোধী, মেঝে ড্রেন বা ড্রেন খাঁজ দিয়ে সজ্জিত করা উচিত।
2. মেঝে লোড ক্ষমতা ≥ 200 kg/m2
3. ভাল বায়ুচলাচল
4. সরঞ্জামগুলির চারপাশে কোনও তীব্র কম্পন নেই
5. সরঞ্জামের চারপাশে কোনও শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রের হস্তক্ষেপ নেই
6. যন্ত্রপাতিগুলির কাছাকাছি জ্বলনযোগ্য, বিস্ফোরক, ক্ষয়কারী পদার্থ বা ধুলো নেই
7. ইউনিটের চারপাশে অপারেশন এবং রক্ষণাবেক্ষণের জন্য পর্যাপ্ত জায়গাঃ পিছনের, বাম, ডান এবং উপরের দিকে 600 মিমি ফাঁকা জায়গা
8. সরঞ্জামের সামনের দিকে 1200 মিমি ফাঁকা জায়গা

পরিবেশগত অবস্থা

· তাপমাত্রাঃ 5°C ~ 35°C
· আপেক্ষিক আর্দ্রতাঃ ≤85% RH
বায়ুমণ্ডলীয় চাপঃ 86 kPa ~ 106 kPa

পাওয়ার সাপ্লাই শর্তাবলী

ভোল্টেজ ও ফ্রিকোয়েন্সি

এসি 220V±10%, 50Hz±10%; লাইভ ওয়্যার + নিউট্রাল ওয়্যার + প্রোটেকটিভ আর্থ ওয়্যার

ইনস্টল করা শক্তি

1.0 কিলোওয়াট

সুরক্ষামূলক পৃথিবীর প্রতিরোধ ক্ষমতা

সুরক্ষা গ্রাউন্ডিং প্রতিরোধের 4 Ω এর কম

পাওয়ার সুইচ

1. ব্যবহারকারীকে ইনস্টলেশন সাইটে এই সরঞ্জামটির জন্য একচেটিয়াভাবে মেলে এমন সক্ষমতার একটি স্বাধীন অবশিষ্ট বর্তমান সার্কিট ব্রেকার (RCCB) ইনস্টল করতে হবে।
2. ছুরির সুইচ বা প্রাচীরের সকেট নিষিদ্ধ।
3. যন্ত্রপাতি থেকে ২ মিটারের মধ্যে অবশিষ্ট বর্তমান সার্কিট ব্রেকার ইনস্টল করা হবে।

পানি সরবরাহের প্রয়োজনীয়তা

1. ব্যবহারকারীকে ইনস্টলেশন সাইটে একটি 4-পয়েন্ট জল কল দিয়ে সজ্জিত ≥0.2 এমপিএ চাপের জল সরবরাহ করতে হবে।
2. ট্যাপটি সরঞ্জাম থেকে ২ মিটারের মধ্যে থাকা উচিত।

বায়ু সরবরাহের প্রয়োজনীয়তা

বায়ু সংকোচকারী প্রয়োজন; প্রস্তাবিত বায়ু চাপঃ 0.6 ~ 0.8 এমপিএ।
