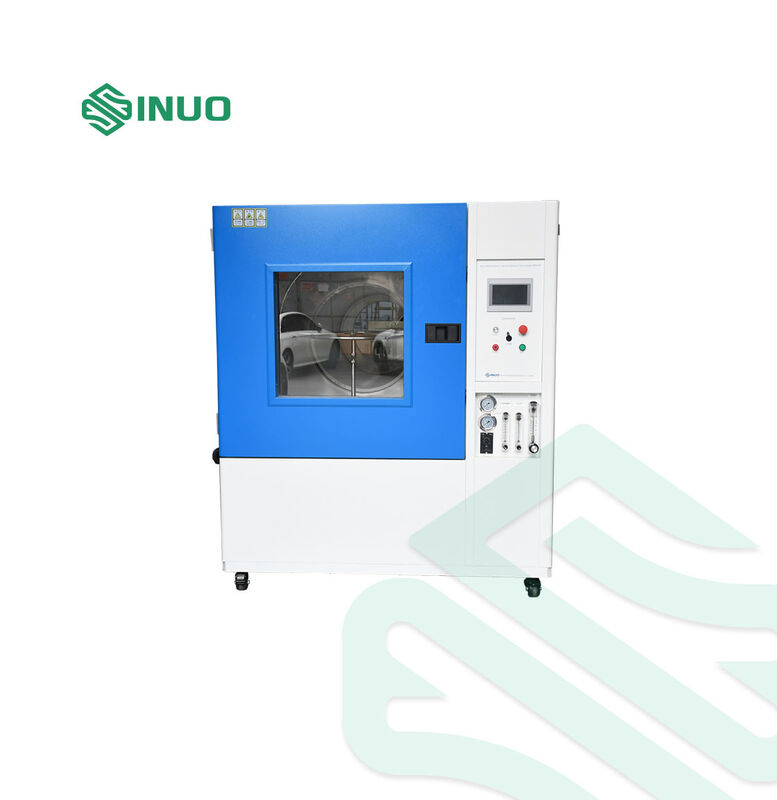

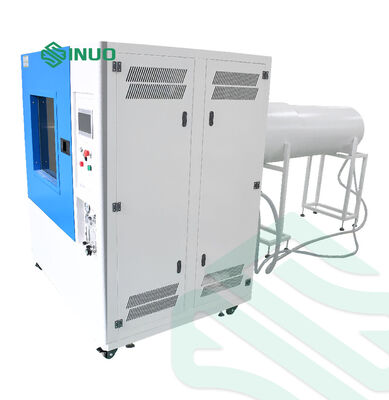

আইইসি ৬০৫২৯ আইপিএক্স৫ আইপিএক্স৬ উচ্চ-চাপ জল স্প্রে পরীক্ষা সরঞ্জাম জলরোধী চেম্বার

আইপিএক্স 5 আইপিএক্স 6 ওয়াটারপ্রুফ টেস্ট চেম্বার আইইসি 60529 প্রবেশ সুরক্ষা এবং আইপি রেটিং পরীক্ষার জন্য ডিজাইন করা হয়েছে। এটিতে ডেডিকেটেড ওয়াটার জেট ডোজ, নিয়মিত প্রবাহ এবং চাপ, একটি মোটরযুক্ত টার্নটেবিল,এবং নির্ভরযোগ্য এবং পুনরাবৃত্তিযোগ্য পরীক্ষার জন্য অবিচ্ছিন্ন জল সঞ্চালন.
বৈদ্যুতিক, ইলেকট্রনিক, আলো এবং অটোমোটিভ পণ্যগুলির জন্য উপযুক্ত, চেম্বারটি পণ্য বিকাশ, গুণমান পরিদর্শন এবং সম্মতি যাচাইয়ের জন্য জলরোধী পরীক্ষা সমর্থন করে।

দুটি নির্দিষ্ট স্টেইনলেস স্টীল স্প্রে ডোজ দিয়ে সজ্জিতঃ

• আইপিএক্স৫ঃØ6.3 মিমি নল
• আইপিএক্স৬ঃØ১২.৫ মিমি নল

সিস্টেমটি একটি পরীক্ষার চেম্বারে উচ্চ চাপের দুটি জল জেট পরীক্ষার স্তরকে সমর্থন করে।

জল স্প্রে সিস্টেমে একটি ডিজিটাল ফ্লোমিটার এবং চাপ পরিমাপকারী রয়েছে যা পরীক্ষার অবস্থার পর্যবেক্ষণ এবং সমন্বয় করতে পারে।

চেম্বারের নীচে সংগৃহীত জল ট্যাঙ্কে ফিরে আসে এবং অবিচ্ছিন্নভাবে পুনরায় সঞ্চালিত হয়, যা সিস্টেমকে পুনরাবৃত্তি জলরোধী পরীক্ষার জন্য উপযুক্ত করে তোলে।

1600 মিমি ব্যাসার্ধের টার্নটেবিলটি 1 ¢ 7 rpm এর একটি নিয়মিত গতিতে ঘোরে, জল জেটকে নমুনার বিভিন্ন পৃষ্ঠকে প্রকাশ করতে সহায়তা করে।

এলসিডি টাচস্ক্রিন কন্ট্রোলার অপারেটরদের পরীক্ষার সময় সেট করতে এবং পরীক্ষার প্রক্রিয়াটি সুবিধাজনকভাবে নিয়ন্ত্রণ করতে দেয়।

চেম্বার এবং স্প্রে পাইপিং স্থায়িত্ব এবং অবিচ্ছিন্ন জল এক্সপোজার প্রতিরোধের জন্য SUS304 স্টেইনলেস স্টিল থেকে তৈরি করা হয়।

সিস্টেমটি একটি বন্ধ-চক্র উচ্চ চাপ জল সঞ্চালন সিস্টেমের মাধ্যমে কাজ করে।
পরীক্ষার সময়, পাম্পটি ট্যাংক থেকে জল উত্তোলন করে এবং স্টেইনলেস স্টিলের স্প্রে পাইপিংয়ের মাধ্যমে এটি সরবরাহ করার আগে এটি চাপ দেয়।

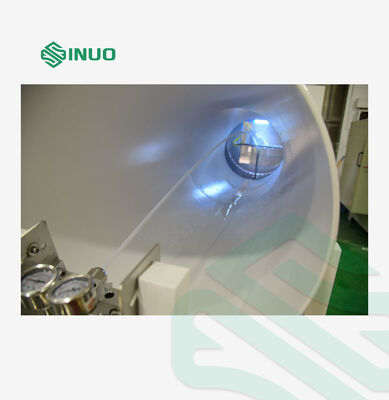

আইপিএক্স৫ এবং আইপিএক্স৬ পরীক্ষার জন্য, সংশ্লিষ্ট স্প্রে ডোজটি পরীক্ষার নমুনার দিকে পানি পরিচালনা করে। নমুনাটি মোটরযুক্ত টার্নটেবিলের উপর স্থাপন করা হয়,যখন টার্নটেবিল পূর্বনির্ধারিত গতিতে ঘোরে.

পরীক্ষার সময় পানির প্রবাহের হার এবং স্প্রে চাপ পর্যবেক্ষণ করা হয়, এবং পানি সংগ্রহ করা হয় এবং অবিচ্ছিন্ন সঞ্চালনের জন্য ট্যাঙ্কে ফিরে আসে।
এই কনফিগারেশন আইপি ওয়াটারপ্রুফ টেস্টিং এবং প্রবেশ সুরক্ষা মূল্যায়নের জন্য স্থিতিশীল এবং পুনরাবৃত্তিযোগ্য শর্ত সরবরাহ করতে সহায়তা করে।

অভ্যন্তরীণ চেম্বারের আকার	২০০০*২০০০*১০০০ মিমি (W*D*H)
বাইরের চেম্বারের আকার	প্রায় ৪৮০০*২০৬০*১৮০০ মিমি (W*D*H)
নমুনার আকার
টার্নটেবিলের ব্যাসার্ধ	১৬০০ মিমি
টার্নটেবল লোড ক্ষমতা	১০ কেজি
স্প্রে ডোজের সংখ্যা	2; আইপিএক্স৫ এবং আইপিএক্স৬ এর জন্য ১
জল এক্সপোজার পৃষ্ঠ	পণ্যের পাশ
নল থেকে নমুনার দূরত্ব	2500*3000 মিমি
ডোজল হরফ ব্যাসার্ধ	IPX5:φ6.3 মিমি IPX6:φ12.5 মিমি
জল প্রবাহের হার	আইপিএক্স৫ঃ12.5±0.625 ((L/min) IPX6:100±5 ((L/min)
পাইপের ব্যাসার্ধ	১/৪ ইঞ্চি এবং ১ ইঞ্চি উচ্চ চাপের পায়ের পাতার মোজাবিশেষ, ১টি করে
জল স্প্রে চাপ	30~200 কেপিএ, প্রবাহের হার অনুযায়ী নিয়ন্ত্রিত
টার্নটেবিলের গতি	1 ¢ 7 rpm
স্প্রে সময়কাল	3, 10, 30, 9999 মিনিট, নিয়মিত
অপারেটিং সময়	১ ¢৯৯৯৯ মিনিট, নিয়মিত
জল সঞ্চালন ব্যবস্থা	অবিচ্ছিন্ন জল সঞ্চালন
চাপ পরিমাপকারী	জল স্প্রে চাপ প্রদর্শন করে
নিয়ন্ত্রণ ব্যবস্থা	স্বনির্মিত টাচস্ক্রিন কন্ট্রোল সিস্টেম (টিইলং)
স্প্রে সিস্টেম	জল পাম্প, চাপ পরিমাপকারী, এবং স্থায়ী স্প্রে পাইপ সমর্থন
স্প্রে পাইপের উপাদান	স্টেইনলেস স্টীল
চেম্বার উপাদান	SUS304 স্টেইনলেস স্টীল
