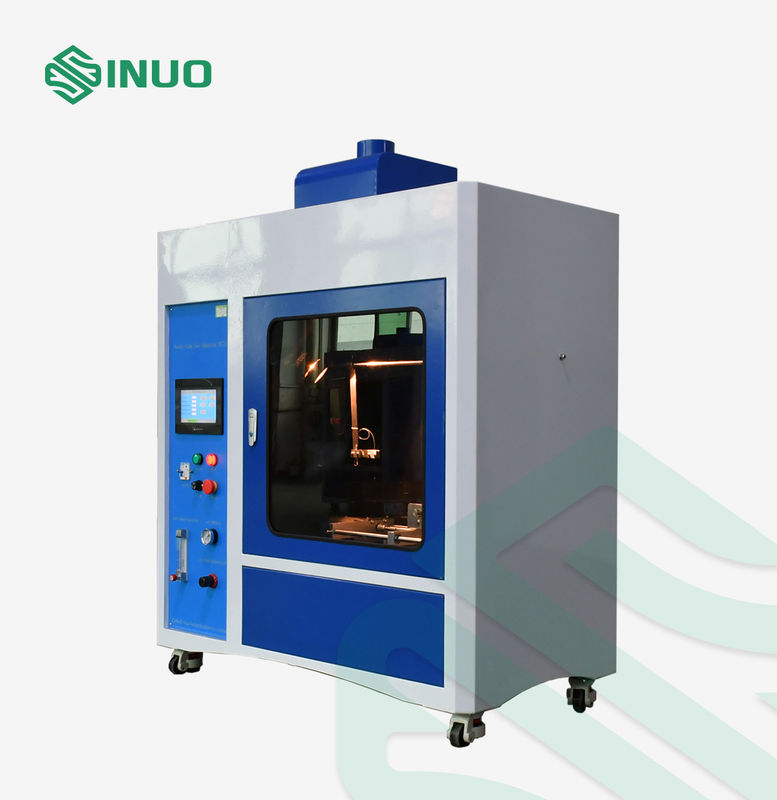

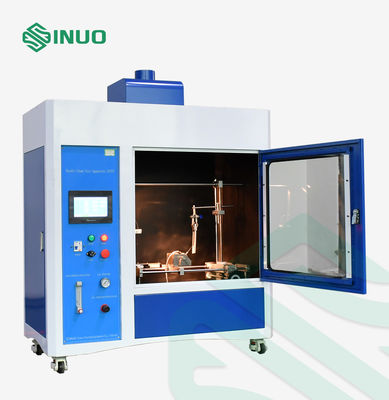

আইইসি 60695-11-5 পিএলসি কন্ট্রোল এবং টাচস্ক্রিন সহ ইগল ফ্লেম টেস্টার

নিডল ফ্লেম টেস্ট অ্যাপারেটাসটি বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, উপাদান, অন্তরক উপকরণ এবং কঠিন দাহ্য পদার্থের অগ্নি বিপত্তি মূল্যায়নের জন্য ডিজাইন করা হয়েছে ত্রুটিপূর্ণ অবস্থার অধীনে।

টেস্টারটি একটি নিয়ন্ত্রিত নিডল ফ্লেম পরীক্ষার নমুনার উপর একটি নির্দিষ্ট কোণে প্রয়োগ করে এবং মূল্যায়ন করে যে উপাদানটি জ্বলে কিনা, সেইসাথে শিখার সময়কাল এবং জ্বলনের আচরণ এক্সপোজারের পরে।

সরঞ্জামটি আইইসি ৬০৬৯ পাঁচ-এগারো-পাঁচ অনুসারে ডিজাইন করা হয়েছে এবং নির্দিষ্ট পরীক্ষার অবস্থার অধীনে নিডল ফ্লেম পরীক্ষার জন্য উপযুক্ত।

পিএলসি কন্ট্রোল এবং একটি ৭-ইঞ্চি কালার টাচস্ক্রিন সহ, SN773 ল্যাবরেটরি এবং গুণমান-নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য স্বয়ংক্রিয় পরীক্ষা পরিচালনা এবং সুবিধাজনক প্যারামিটার পর্যবেক্ষণ সরবরাহ করে।

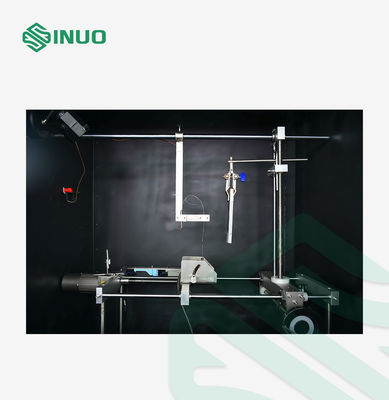

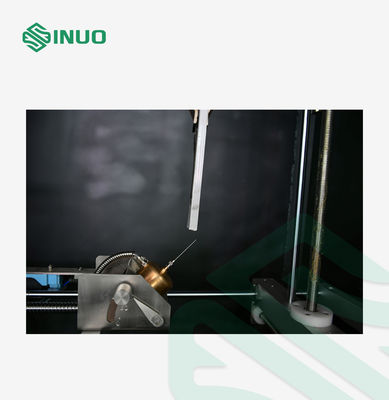

পরীক্ষায় বিউটেন গ্যাস সরবরাহ করা একটি নিডল-আকৃতির বার্নার ব্যবহার করা হয়। বার্নারটি স্থাপন করা হয়৪৫°পরীক্ষার সময় নমুনার দিকে।

একটি নির্দিষ্ট শিখা প্রয়োজনীয় সময়কালের জন্য নমুনার উপর প্রয়োগ করা হয়। অগ্নি বিপত্তি মূল্যায়ন করা হয় নিম্নলিখিত বিষয়গুলির উপর ভিত্তি করে:

• নমুনা জ্বলে কিনা
• শিখা প্রয়োগের পরে জ্বলন অব্যাহত থাকে কিনা
• জ্বলনের সময়কাল
• শিখা বিস্তার বা জ্বলনের আচরণ

পরীক্ষাটি অস্বাভাবিক বা ত্রুটিপূর্ণ অবস্থার অধীনে একটি ছোট বাহ্যিক শিখার কারণে সৃষ্ট জ্বলনের বিরুদ্ধে উপকরণ এবং উপাদানগুলির প্রতিরোধ ক্ষমতা মূল্যায়ন করতে সহায়তা করে।

পিএলসি নিয়ন্ত্রণ ব্যবস্থা পরীক্ষার ক্রম স্বয়ংক্রিয় করে এবং পরীক্ষার পুনরাবৃত্তিযোগ্যতা উন্নত করে।

একটি ব্যবহারকারী-বান্ধব টাচস্ক্রিন ইন্টারফেস অপারেটরদের সুবিধামত পরীক্ষার প্যারামিটার সেট এবং পর্যবেক্ষণ করতে দেয়।

শিখার উচ্চতা ১২ ± ১ মিমি পর্যন্ত সামঞ্জস্যযোগ্য এবং সরবরাহকৃত শিখার উচ্চতা গেজ ব্যবহার করে পরীক্ষা করা যেতে পারে।

ইন্টিগ্রেটেড টাইমার জ্বলন এবং জ্বলনের সময়কালের সুনির্দিষ্ট পরিমাপ সমর্থন করে।

পরীক্ষার পদ্ধতিতে প্রয়োজনীয় পরীক্ষার শর্তাবলী বজায় রাখতে সহায়তা করার জন্য একটি স্বাধীন বায়ু প্রবাহ ব্যবস্থা অন্তর্ভুক্ত করা হয়েছে।

প্যারামিটার/মডেল	SN773
কার্যকরী ভোল্টেজ	AC 220V/50Hz
নিয়ন্ত্রণ	পিএলসি
প্রদর্শন	৭ ইঞ্চি কালার টাচ স্ক্রিন
টাইমিং ডিভাইস	9999X0.1S
দহনকারী	অভ্যন্তরীণ বোর φ0.5mm ± 0.1mm, OD ≤ φ0.9mm, L ≥ 35mm, স্টেইনলেস স্টিল
দহন কোণ	৪৫° কাত (পরীক্ষা) বা উল্লম্ব (শিখার উচ্চতা সামঞ্জস্য করার সময়)
শিখার উচ্চতা	১২±১মিমি সামঞ্জস্যযোগ্য (শিখার উচ্চতা গেজ সহ)
গ্যাস বিভাগ	৯৫% বিউটেন গ্যাস (বোতলজাত লাইটার গ্যাস ব্যবহার করা যেতে পারে)
তাপমাত্রা পরীক্ষার পরিসীমা	০~১০০০°C
শিখা উষ্ণতার প্রয়োজনীয়তা	১০০° থেকে ৭০০° পর্যন্ত, স্ট্যান্ডার্ড মানের জন্য সময় ২৩.৫S±১S এর মধ্যে
তাপমাত্রা থার্মোকাপল	φ0.5 আর্মার নিকেল-ক্রোমিয়াম/নিকেল অ্যালুমিনিয়াম তার K-থার্মোকাপল
কর্মশালা	০.৫ কিউব, স্টেইনলেস স্টিল কেস, কালো যোগন পটভূমি
পরীক্ষার প্রক্রিয়া	পরীক্ষার প্রক্রিয়া স্বয়ংক্রিয় নিয়ন্ত্রণ, স্বাধীন বায়ু প্রবাহ
আয়তন আকার সামঞ্জস্য	ফ্লোমিটার সামঞ্জস্য
আনুষাঙ্গিক	একটি সাদা পাইন বোর্ড *১ টিস্যু পেপার *৫ চিত্র A.3 অনুযায়ী শিখার উচ্চতা গেজ *১ একটি রিমোট কন্ট্রোলার*১: একটি অ্যালুমিনিয়াম ফয়েল নিষ্কাশন পাইপ *১
সরঞ্জামের আকার ও ওজন	১১০০মিমি* ৫৫০মিমি* ১১০০মিমি, ১২০কেজিএস
মান অনুযায়ী	আইইসি ৬০৬৯ পাঁচ-এগারো-পাঁচ, ইত্যাদি।
