আইইসি ৬৩৩৭০ ধারা ১৯.১০ ব্যাটারি কেস চাপ পরীক্ষার সিস্টেম

আইইসি ৬৩৩৭০ ধারা ১৯.১০ ব্যাটারি কেস প্রেসার টেস্টিং সিস্টেম

ব্যাটারি কেস প্রেসার টেস্টিং সিস্টেমটি মেটাল-আয়ন রসায়ন ব্যাটারিযুক্ত ব্যাটারি-চালিত যন্ত্রপাতিতে ব্যবহৃত ব্যাটারি এনক্লোজারগুলির যান্ত্রিক শক্তি এবং চাপ প্রতিরোধের মূল্যায়নের জন্য ডিজাইন করা হয়েছে।

আইইসি ৬৩৩৭০ ধারা ১৯.১০ অনুসারে, এই সরঞ্জামটি একটি ত্রুটিপূর্ণ অবস্থায় উৎপন্ন চাপ সহ্য করতে পারে কিনা তা যাচাই করার জন্য নিয়ন্ত্রিত অভ্যন্তরীণ চাপ প্রয়োগ করে অস্বাভাবিক ব্যাটারি ভেন্টিং অবস্থার অনুকরণ করে।

এই পরীক্ষাগার ব্যাটারি সুরক্ষা পরীক্ষার সরঞ্জামটি প্রস্তুতকারক, সার্টিফিকেশন ল্যাবরেটরি এবং গবেষণা প্রতিষ্ঠানগুলির জন্য উপযুক্ত যারা ব্যাটারি এনক্লোজার চাপ পরীক্ষা, লিথিয়াম ব্যাটারি সুরক্ষা মূল্যায়ন এবং আইইসি সম্মতি যাচাইকরণ পরিচালনা করে।

• আইইসি ৬৩৩৭০ ধারা ১৯.১০ ব্যাটারি সুরক্ষা প্রয়োজনীয়তা অনুসারে ডিজাইন করা হয়েছে
• সম্পূর্ণ মেটাল-আয়ন রসায়ন ব্যাটারি অ্যাসেম্বলির জন্য উপযুক্ত
• সুনির্দিষ্ট চাপ পর্যবেক্ষণ সহ ম্যানুয়াল প্রেসারাইজেশন সিস্টেম
• বিভিন্ন পরীক্ষার প্রয়োজনীয়তার জন্য সামঞ্জস্যযোগ্য গ্যাস ইনজেকশন ভলিউম
• উচ্চ-নির্ভুলতা যান্ত্রিক চাপ গেজের মাধ্যমে চাপ যাচাইকরণ
• পরীক্ষাগার পরিবেশের জন্য উপযুক্ত কমপ্যাক্ট টেবিলটপ কাঠামো
• ব্যাটারি-চালিত যন্ত্রপাতির সুরক্ষা পরীক্ষার জন্য নির্ভরযোগ্য সমাধান

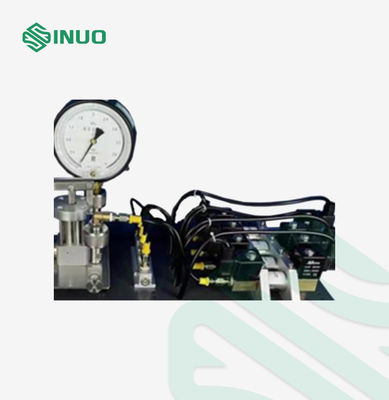

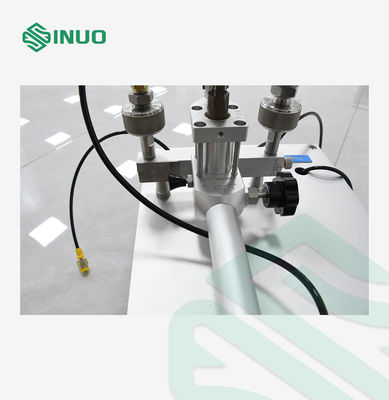

প্রাথমিক চাপ ২০৭০ kPa ±১০% এ পৌঁছানো পর্যন্ত একটি ম্যানুয়াল পাম্প ব্যবহার করে নমুনাটিকে চাপ দেওয়া হয়। চাপটি বিল্ট-ইন প্রেসার গেজের মাধ্যমে পর্যবেক্ষণ করা হয়, যখন পিস্টন স্ট্রোক মেকানিজম চাপ সমন্বয় প্রক্রিয়া নিয়ন্ত্রণ করে।

নির্দিষ্ট প্রাথমিক চাপে পৌঁছানোর পরে, স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে একটি Φ২.৮৫ ±০.০৫ মিমি অরফিসের মাধ্যমে প্রয়োজনীয় বায়ু ভলিউম ইনজেক্ট করা হয়। তারপরে চাপ হ্রাস প্রক্রিয়া পর্যবেক্ষণ করা হয় এবং অভ্যন্তরীণ চাপ ৩০ সেকেন্ডের মধ্যে ৭০ kPa এর নিচে নেমে যেতে হবে।

ম্যানুয়াল সংস্করণের জন্য, অপারেটর পরীক্ষার প্রয়োজনীয়তা অনুসারে ইনজেক্ট করা বায়ু ভলিউম নিয়ন্ত্রণ করে।

পরীক্ষার নমুনা, প্রয়োগ, নীতি, কাঠামো এবং অপারেটিং পরিবেশের পরিধি
পরীক্ষার নমুনা এবং সীমাবদ্ধতা	মেটাল-আয়ন রসায়ন ব্যবহার করে সম্পূর্ণ ব্যাটারি।
পরীক্ষার উদ্দেশ্য	মেটাল-আয়ন রসায়ন ব্যবহার করে সম্পূর্ণ ব্যাটারিযুক্ত ব্যাটারি-চালিত যন্ত্রপাতির এনক্লোজারের চাপ প্রতিরোধের পরিমাপ করতে ব্যবহৃত হয়। পরীক্ষাটি যাচাই করে যে এনক্লোজারটি একটি ত্রুটিপূর্ণ অবস্থায় ব্যাটারি ভেন্টিং দ্বারা উৎপন্ন চাপ সহ্য করতে পারে কিনা এবং এনক্লোজারের শক্তি মূল্যায়ন করে।

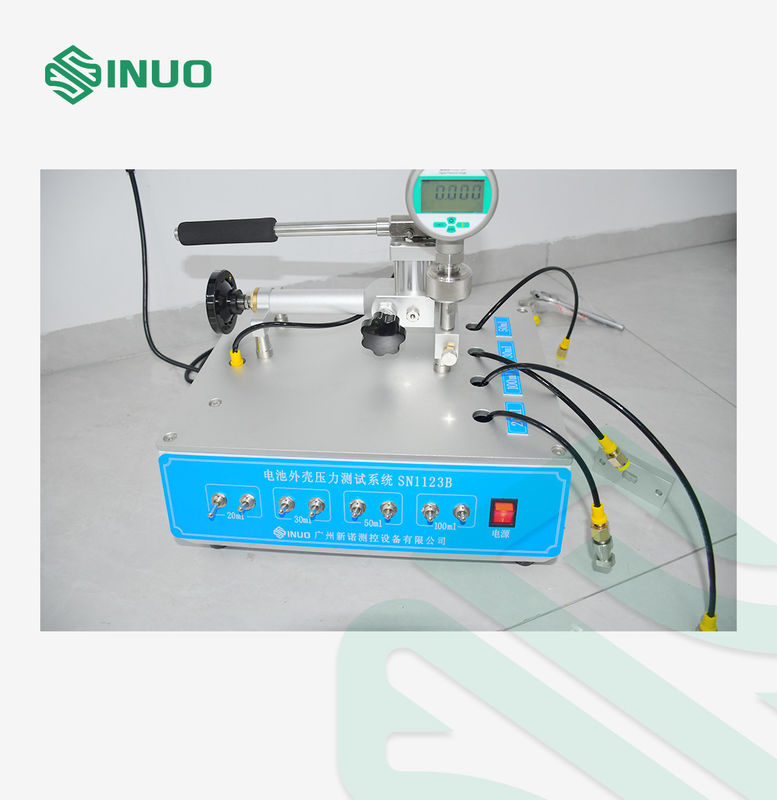

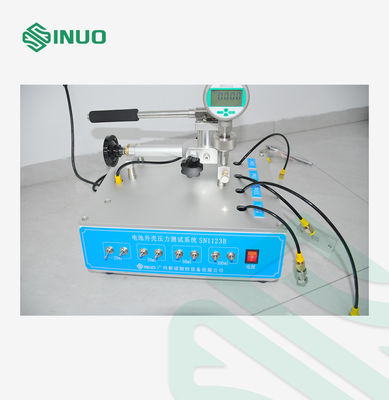

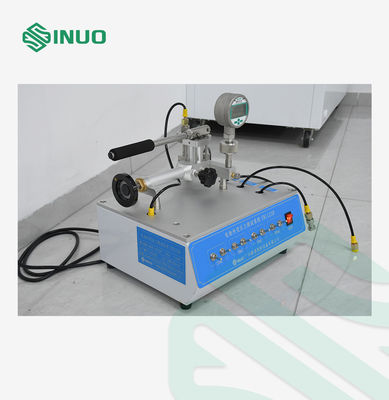

সরঞ্জাম কাঠামো	সরঞ্জামটি ম্যানুয়াল নিয়ন্ত্রণ এবং চাপ গেজ ডিসপ্লে সহ একটি বক্স-টাইপ কাঠামো গ্রহণ করে। পরীক্ষার প্রয়োজনীয়তা অনুসারে গ্যাসের ভলিউম সামঞ্জস্য করা যেতে পারে। এটি সহজ অপারেশন এবং একটি কমপ্যাক্ট চেহারা বৈশিষ্ট্যযুক্ত, বিশ্বব্যাপী অনুরূপ পণ্যগুলির সুবিধাগুলি অন্তর্ভুক্ত করে। মাত্রা: প্রায় ৮০০ * ৫০০ * ৬০০ মিমি (W * H * D) ওজন: প্রায় ৮০ কেজি
অপারেটিং পরিবেশ	পাওয়ার সাপ্লাই: এসি ২২০V ±১০%/৫০–৬০ Hz; অপারেটিং পরিবেশ: অপারেটিং তাপমাত্রা ০–৪০ °C, আর্দ্রতা ৩০%–৯০%;
কর্মক্ষমতা স্পেসিফিকেশন
মডেল	SN1123B
স্টেশন	একক স্টেশন
বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি	ম্যানুয়াল নিয়ন্ত্রণ, বোতাম অপারেশন এবং চাপ গেজ ডিসপ্লে
ড্রাইভ পদ্ধতি	ম্যানুয়াল প্রেসারাইজেশন
পরীক্ষার মাধ্যম	গ্যাস
পরীক্ষার চাপ	০.০১–২.৫ MPa; চাপ গেজে প্রদর্শিত
পরীক্ষার সময়	ম্যানুয়াল নিয়ন্ত্রণ
পরীক্ষার প্রক্রিয়া	ম্যানুয়াল নমুনা ইনস্টলেশন/অপসারণ এবং ম্যানুয়াল প্রক্রিয়া নিয়ন্ত্রণ
সিলিং সংযোগকারী	স্ট্যান্ডার্ড কনফিগারেশন: এক সেট; অরফিস ব্যাস: Φ২.৮৫ ±০.০৫ মিমি
সরঞ্জামের মাত্রা এবং ওজন	L*W*H = ৮০০*৫০০*৬০০মিমি, ওজন: প্রায় ৮০ কেজি
এয়ার ইনজেকশন ভলিউম	২০,৩০,৫০,১০০ মিলি
অপারেটিং পরিবেশ	বায়ুমণ্ডলীয় চাপ: ৮০–১০৬ kPa; পরিবেষ্টিত তাপমাত্রা: ৫–৪০°C; আপেক্ষিক আর্দ্রতা: ২০–৮০% RH। সরঞ্জামটি গুরুতর ঝাঁকুনি বা কম্পন, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, ধুলো, বিস্ফোরক গ্যাস এবং ক্ষয়কারী গ্যাস থেকে মুক্ত একটি পরিবেশে ইনস্টল করা উচিত, যেখানে ভাল বায়ুচলাচল এবং তাপ অপচয়নের অবস্থা রয়েছে।

• লিথিয়াম ব্যাটারি চালিত যন্ত্রপাতির সুরক্ষা পরীক্ষা
• ব্যাটারি এনক্লোজার যান্ত্রিক শক্তি যাচাইকরণ
• আইইসি ৬৩৩৭০ ধারা ১৯.১০ সম্মতি পরীক্ষা
• রিচার্জেবল ব্যাটারি পণ্য উন্নয়ন
• ব্যাটারি সুরক্ষা সার্টিফিকেশন ল্যাবরেটরি
• গৃহস্থালী যন্ত্রপাতির প্রস্তুতকারক
• ব্যাটারি-চালিত সরঞ্জাম প্রস্তুতকারক
