IEC 61851-1 কমপ্লায়েন্স এবং IK06-IK11 টেস্টিংয়ের জন্য হাই এনার্জি পেন্ডুলাম হ্যামার ইমপ্যাক্ট টেস্টার

IEC 61851-1 কমপ্লায়েন্স এবং IK06-IK11 টেস্টিংয়ের জন্য হাই এনার্জি পেন্ডুলাম হ্যামার ইমপ্যাক্ট টেস্টার

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SNQC1008
MOQ:	1
দাম:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 10 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

প্রভাব শক্তি:

পেন্ডুলাম: 2/5/10/20/50 জে; উল্লম্ব: 2/5/10/20/50 J (ঐচ্ছিক)

প্রভাব ভর:

500g, 1.7kg, 5kg, 10kg (±2%)

পেন্ডুলাম টিউব:

দৈর্ঘ্য: 1000㎜, বাইরের ব্যাস: 15.9 মিমি ইস্পাত টিউব

প্রভাব উচ্চতা:

বৈদ্যুতিকভাবে সামঞ্জস্যযোগ্য উপরে এবং নীচে, স্ট্রোক: 300-1800 মিমি

ড্রপ হাইট:

স্কেল ইঙ্গিত সহ 0-500 মিমি

ট্রান্সমিশন সিস্টেম:

যথার্থ বল স্ক্রু + লিনিয়ার গাইড রেল

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠের কেস

যোগানের ক্ষমতা:

প্রতি মাসে 10 সেট

বিশেষভাবে তুলে ধরা:

IEC 61851-1 কমপ্লায়েন্স ইমপ্যাক্ট টেস্টার

IK06-IK11 টেস্টিং পেন্ডুলাম হ্যামার ইমপ্যাক্ট টেস্টার

হাই এনার্জি ইমপ্যাক্ট মেকানিক্যাল ইমপ্যাক্ট টেস্টার

পণ্যের বর্ণনা

ইভি চার্জারের জন্য উচ্চ শক্তি পেন্ডুলাম হ্যামার ইমপ্যাক্ট টেস্টার IEC 61851-1 IK কোড টেস্টিং

পণ্যের সংক্ষিপ্ত বিবরণ

SNQC1008 উচ্চ শক্তি পেন্ডুলাম হ্যামার ইমপ্যাক্ট টেস্টার ইভি চার্জিং স্টেশন, বৈদ্যুতিক এনক্লোজার, পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট, মিটারিং বক্স এবং সুইচগিয়ার ক্যাবিনেটের যান্ত্রিক শক্তি এবং প্রভাব প্রতিরোধের পরীক্ষার জন্য ডিজাইন করা হয়েছে।

IEC 60068-2-75, IEC 62262 IK ইমপ্যাক্ট সুরক্ষা প্রয়োজনীয়তা এবং IEC 61851-1 ক্লজ 12.11 মেনে চলে, টেস্টার নিয়ন্ত্রিত পেন্ডুলাম এবং উল্লম্ব হ্যামার ইমপ্যাক্ট পরীক্ষার মাধ্যমে বাহ্যিক যান্ত্রিক প্রভাব সহ্য করার জন্য সরঞ্জামের হাউজিংগুলির ক্ষমতা মূল্যায়ন করে।

SNQC1008 ইভি চার্জার প্রস্তুতকারক, বৈদ্যুতিক সরঞ্জাম প্রস্তুতকারক, টেস্টিং ল্যাবরেটরি এবং R&D কেন্দ্রগুলি IK ইমপ্যাক্ট যাচাইকরণ এবং এনক্লোজার স্থায়িত্ব মূল্যায়নের জন্য ব্যাপকভাবে ব্যবহৃত হয়।

মূল অ্যাপ্লিকেশন

অ্যাপ্লিকেশন ক্ষেত্র	সাধারণ পরীক্ষার নমুনা
ইভি চার্জিং সরঞ্জাম পরীক্ষা	এসি চার্জিং স্টেশন, ডিসি চার্জিং স্টেশন, ইভএসই হাউজিং
বৈদ্যুতিক এনক্লোজার ইমপ্যাক্ট টেস্টিং	মিটারিং বক্স, ডিস্ট্রিবিউশন ক্যাবিনেট, সুইচগিয়ার ক্যাবিনেট
শিল্প বৈদ্যুতিক সুরক্ষা পরীক্ষা	পাওয়ার ইলেকট্রনিক সরঞ্জাম এবং বহিরঙ্গন বৈদ্যুতিক এনক্লোজার
সার্টিফিকেশন ল্যাবরেটরি টেস্টিং	আইকে সুরক্ষা স্তর যাচাইকরণ আইইসি মান অনুযায়ী

প্রযোজ্য মান এবং ধারা:

IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-201712.11
IEC 62477-1:2022
EN IEC 61851-1-2019,12.11 /IEC 61851-1-2017,12.11

নমুনার সুযোগ, অ্যাপ্লিকেশন, নীতি, কাঠামো এবং অপারেটিং পরিবেশ

নমুনা এবং সীমাবদ্ধতা	বৈদ্যুতিক গাড়ির চার্জিং স্টেশন; পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট; মিটারিং বক্স; সুইচগিয়ার ক্যাবিনেট
পরীক্ষার নীতি	পরীক্ষা Eha (পেন্ডুলাম হ্যামার পরীক্ষা): প্রভাব উপাদানটি 1-মিটার পেন্ডুলাম টিউবের মাধ্যমে একটি নির্দিষ্ট উচ্চতা থেকে অবাধে ছেড়ে দেওয়া হয় এবং পেন্ডুলাম পথের সর্বনিম্ন বিন্দুতে নমুনাকে আঘাত করে। প্রভাব শক্তি মহাকর্ষীয় সম্ভাব্য শক্তি থেকে গতিশক্তিতে রূপান্তরের মাধ্যমে উৎপন্ন হয়, যার ফলে নমুনার উপর প্রভাব পরীক্ষার উদ্দেশ্য অর্জন করা যায়। পরীক্ষা Ehc (উল্লম্ব হ্যামার পরীক্ষা): প্রভাব উপাদানটি একটি গাইড টিউবের মাধ্যমে একটি নির্দিষ্ট উচ্চতা থেকে অবাধে ছেড়ে দেওয়া হয় এবং উল্লম্ব ভ্রমণের সর্বনিম্ন বিন্দুতে নমুনাকে আঘাত করে। প্রভাব শক্তি মহাকর্ষীয় সম্ভাব্য শক্তি থেকে গতিশক্তিতে রূপান্তরের মাধ্যমে উৎপন্ন হয়, যার ফলে নমুনার উপর প্রভাব পরীক্ষার উদ্দেশ্য অর্জন করা যায়।

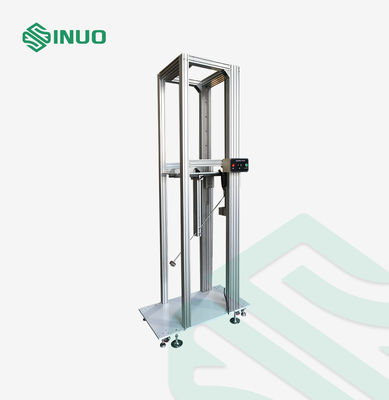

কাঠামো এবং বৈশিষ্ট্য	উল্লম্বভাবে সামঞ্জস্যযোগ্য মাউন্টিং ব্র্যাকেট এবং প্রভাব কোণ সহ ট্রলি কাঠামো, বিভিন্ন আকারের ইভি চার্জিং স্টেশন এবং প্রভাব উচ্চতার প্রয়োজনীয়তার জন্য উপযুক্ত।
অপারেটিং পরিবেশ	সামগ্রিক মাত্রা: W1300D600H3200mm; ওজন: প্রায় 250 কেজি

প্রধান কর্মক্ষমতা স্পেসিফিকেশনমডেল

SNQC1008	SNQC1008A	SNQC1008B	নিয়ন্ত্রণ ও অপারেশন
বোতাম অপারেশন	পিএলসি নিয়ন্ত্রণ, টাচস্ক্রিন অপারেশন	নমুনা প্ল্যাটফর্ম	নমুনা প্ল্যাটফর্ম
না	হ্যাঁ	নমুনা পরিসীমা	নমুনা পরিসীমা
হ্যাঁ	নমুনা পরিসীমা	নমুনা পরিসীমা	নমুনা পরিসীমা
মিটারিং বক্স	ওয়াল-মাউন্টেড এবং পেডেস্টাল-মাউন্টেড এসি চার্জিং স্টেশন (নমুনা প্ল্যাটফর্ম প্রয়োজন) ক্যাবিনেট-টাইপ ডিসি চার্জিং স্টেশন দ্রষ্টব্য: নমুনা প্ল্যাটফর্মে ইনস্টল করা চার্জিং স্টেশনগুলির সর্বোচ্চ আকার W×D×H = 1 × 1 × 2.0 মিটারের বেশি হবে না। ফ্লোর-স্ট্যান্ডিং চার্জিং স্টেশনগুলির উচ্চতা 2.0 মিটারের বেশি হবে না। পরীক্ষার আইটেম
পেন্ডুলাম ইমপ্যাক্ট পরীক্ষা (পার্শ্ব ইমপ্যাক্ট)	উল্লম্ব হ্যামার ইমপ্যাক্ট পরীক্ষা (শীর্ষ ইমপ্যাক্ট, ঐচ্ছিক) ড্রাইভ সিস্টেম
লিফটিং: মোটর + রিডিউসার ড্রাইভ	রিলিজ মেকানিজম: ইলেক্ট্রোম্যাগনেটিক রিলিজ ট্রান্সমিশন সিস্টেম
প্রিসিশন বল স্ক্রু + লিনিয়ার গাইড রেল	প্রভাব শক্তি
পেন্ডুলাম হ্যামার: 2 J, 5 J, 10 J, 20 J, 50 J	উল্লম্ব হ্যামার: 2 J, 5 J, 10 J, 20 J, 50 J (ঐচ্ছিক) প্রভাব উপাদানের সমতুল্য ভর
পেন্ডুলাম হ্যামার: 500g, 1.7kg, 5kg, 5kg, 10kg±2%, (কৌণিক ইমপ্যাক্ট হেড ঐচ্ছিক)	উল্লম্ব হ্যামার: 500g, 1.7kg, 5kg, 5kg, 10kg±2% (ঐচ্ছিক) স্টেইনলেস স্টিল নির্মাণ পেন্ডুলাম টিউব
দৈর্ঘ্য: 1000 মিমি, বাইরের ব্যাস: 15.9 মিমি স্টিল টিউব	দৈর্ঘ্য: 1000 মিমি, বাইরের ব্যাস: 10.0 মিমি স্টিল টিউব উল্লম্ব হ্যামার স্লিভ
বিভিন্ন হ্যামার হেডের সাথে মিলে যাওয়া গাইড স্লিভ, স্টেইনলেস স্টিল টিউব	নমুনার প্রভাব অবস্থানের উচ্চতা (পেন্ডুলাম লিফটিং উচ্চতা)
বৈদ্যুতিকভাবে উপরে এবং নিচে সামঞ্জস্যযোগ্য, স্ট্রোক: 300–1800 মিমি	উল্লম্ব হ্যামার ইমপ্যাক্ট উচ্চতা
500-2000 মিমি	ড্রপ উচ্চতা (পেন্ডুলাম ইমপ্যাক্ট উচ্চতা)

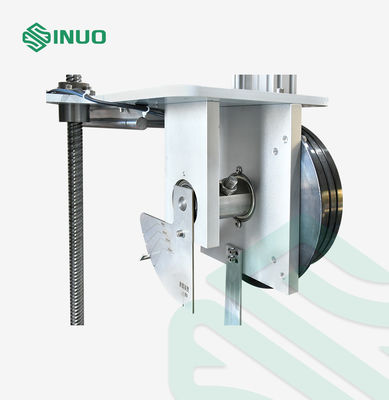

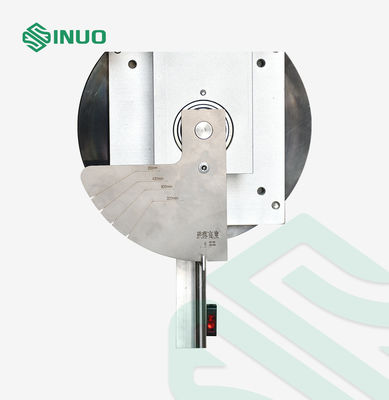

0–500 মিমি, পেন্ডুলাম ঘূর্ণন কোণের সাথে সামঞ্জস্যপূর্ণ স্কেল ইন্ডিকেশন সহ; পেন্ডুলাম 0° থেকে 90° পর্যন্ত ঘুরতে পারে	প্রভাব উপাদানের ফিক্সিং এবং রিলিজ
পিন-টাইপ ইলেক্ট্রোম্যাগনেটিক ফিক্সিং এবং রিলিজ মেকানিজম	বেস প্লেট
মোটা লোড-বেয়ারিং স্টিল বেস প্লেট	চলমান পদ্ধতি
সাপোর্ট ফুট এবং কাস্টার সহ সজ্জিত, প্রয়োজনীয় প্রভাব অবস্থানে সরানোর অনুমতি দেয়।	ঐচ্ছিক ফাংশন
সেকেন্ডারি ইমপ্যাক্ট প্রিভেনশন ফাংশন	পরিশিষ্ট
প্রভাব শক্তি এবং প্রভাব উপাদান নির্বাচনের জন্য রেফারেন্স টেবিল	পরিশিষ্ট টেবিল:

টেবিল 1 প্রভাব উপাদানগুলির বৈশিষ্ট্যশক্তি/J

0.14	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%	সমতুল্য ভর ±2% কেজি
0.25(0.2)	0.5	0.7	5	10	10	20
নাইলন	স্টিল	R/মিমি
10	20	r/মিমি	r/মিমি	দ্রষ্টব্য: IK11 অত্যন্ত কঠোর বহিরঙ্গন পরিবেশে ব্যবহৃত বিশেষ এনক্লোজার বা প্রতিরক্ষামূলক গ্রিডের জন্য তৈরি করা হয়েছে। প্রাসঙ্গিক পণ্য মানগুলিতে নির্দিষ্ট করা হলে, IK11 স্যান্ডব্যাগ পরীক্ষা প্রতিস্থাপন করবে না।	দ্রষ্টব্য: IK11 অত্যন্ত কঠোর বহিরঙ্গন পরিবেশে ব্যবহৃত বিশেষ এনক্লোজার বা প্রতিরক্ষামূলক গ্রিডের জন্য তৈরি করা হয়েছে। প্রাসঙ্গিক পণ্য মানগুলিতে নির্দিষ্ট করা হলে, IK11 স্যান্ডব্যাগ পরীক্ষা প্রতিস্থাপন করবে না।	দ্রষ্টব্য: IK11 অত্যন্ত কঠোর বহিরঙ্গন পরিবেশে ব্যবহৃত বিশেষ এনক্লোজার বা প্রতিরক্ষামূলক গ্রিডের জন্য তৈরি করা হয়েছে। প্রাসঙ্গিক পণ্য মানগুলিতে নির্দিষ্ট করা হলে, IK11 স্যান্ডব্যাগ পরীক্ষা প্রতিস্থাপন করবে না।
18.5(20)	35	60	80	(150)	125	f/মিমি
6.2(10)	7	10	20	50	50	r/মিমি
-	10	10	-	10	20	l/মিমি
সমতুল্য ভরের উপর ভিত্তি করে নির্ধারিত, পরিশিষ্ট A দেখুন	টেবিল 2 ড্রপ উচ্চতা

শক্তি/J

0.14	0.2	0.35		0.35	0.5	0.5	0.7		1	2	5	10	20	50	দ্রষ্টব্য: IK11 অত্যন্ত কঠোর বহিরঙ্গন পরিবেশে ব্যবহৃত বিশেষ এনক্লোজার বা প্রতিরক্ষামূলক গ্রিডের জন্য তৈরি করা হয়েছে। প্রাসঙ্গিক পণ্য মানগুলিতে নির্দিষ্ট করা হলে, IK11 স্যান্ডব্যাগ পরীক্ষা প্রতিস্থাপন করবে না।
0.25	0.5	0.25	0.5	0.25	0.5	0.25	0.25	0.5	0.5	0.5	0.7	5	10	10	20
56	(100)	80	(150)	140	(200)	(250)	200	400	400	500	500	200	400	500	দ্রষ্টব্য 1: ধারা 3.2.2 এর দ্রষ্টব্য দেখুন।
দ্রষ্টব্য 2: এই অংশে জুল (J) এককটি স্ট্যান্ডার্ড গ্র্যাভিটেশনাল অ্যাক্সিলারেশন (g) থেকে উদ্ভূত হয়েছে, যেখানে g এর রাউন্ডেড মান 10 m/s² ধরা হয়েছে। টেবিল 3 IK কোড এবং সংশ্লিষ্ট প্রভাব শক্তির মধ্যে সম্পর্ক

IK কোড

IK00

IK01

IK02

IK03

IK04

IK05

IK06

IK07

IK08

IK09

IK10

IK11

প্রভাব শক্তি/J

0.14

0.2

0.35

0.5

0.7

দ্রষ্টব্য: IK11 অত্যন্ত কঠোর বহিরঙ্গন পরিবেশে ব্যবহৃত বিশেষ এনক্লোজার বা প্রতিরক্ষামূলক গ্রিডের জন্য তৈরি করা হয়েছে। প্রাসঙ্গিক পণ্য মানগুলিতে নির্দিষ্ট করা হলে, IK11 স্যান্ডব্যাগ পরীক্ষা প্রতিস্থাপন করবে না।

a এই মান অনুযায়ী, কোন সুরক্ষা প্রদান করা হয় না।

কেন SNQC1008 বেছে নেবেন?

ইভি চার্জিং স্টেশনের যান্ত্রিক প্রভাব পরীক্ষার জন্য বিশেষভাবে ডিজাইন করা হয়েছে

IEC 61851-1 ক্লজ 12.11 কমপ্লায়েন্স যাচাইকরণ সমর্থন করে
IK06–IK11 প্রভাব সুরক্ষা পরীক্ষা কভার করে
বিশ্বব্যাপী ইভএসই প্রস্তুতকারক এবং সার্টিফিকেশন ল্যাবরেটরিগুলির জন্য উপযুক্ত
উচ্চ-শক্তি প্রভাব ক্ষমতাকে সুনির্দিষ্ট পজিশনিং নিয়ন্ত্রণের সাথে একত্রিত করে
দক্ষ ল্যাবরেটরি অপারেশনের জন্য পিএলসি টাচস্ক্রিন অটোমেশন সহ উপলব্ধ
