সুইচগিয়ার এনক্লোজার মেকানিক্যাল স্ট্রেংথ টেস্টিংয়ের জন্য আইইসি ৬১৪৩৯-৫ স্ট্যাটিক লোড টেস্ট বেঞ্চ

এই স্ট্যাটিক লোড টেস্টিং বেঞ্চটি মূলত নিম্ন-ভোল্টেজ মিটারিং বক্স, প্রিফ্যাব্রিকেটেড সাবস্টেশন এবং বৈদ্যুতিক সরঞ্জামের ঘরের যান্ত্রিক লোডিং পরীক্ষা এবং সম্পর্কিত গবেষণা পরীক্ষার জন্য ব্যবহৃত হয়।এটি বিভিন্ন ধরণের মিটারিং বক্সগুলিতে যান্ত্রিক বৈশিষ্ট্য পরীক্ষা করতে পারে, ধাতব মিটারিং বক্স, অ-ধাতব মিটারিং বক্স এবং ক্যাবল বিতরণ বক্স সহ।

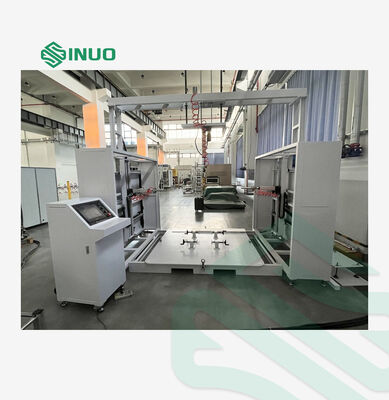

এটি প্রদর্শন এবং অপারেশন জন্য স্পর্শ পর্দা সঙ্গে ইন্টিগ্রেটেড বুদ্ধিমান পিএলসি কেন্দ্রীয় নিয়ন্ত্রণ গ্রহণ করে। পরীক্ষা তথ্য শক্তি-সময় বক্ররেখা উৎপন্ন করতে পারেন। পরামিতি স্পর্শ পর্দা ইন্টারফেস মাধ্যমে সেট করা হয়,এবং পুরো পরীক্ষার প্রক্রিয়া স্বয়ংক্রিয়ভাবে চালানো হয়এটি বিভিন্ন আকারের নমুনাগুলির সাথে সামঞ্জস্যপূর্ণ, এটি পরীক্ষার প্রতিষ্ঠান এবং পরীক্ষাগারগুলির জন্য নির্ভরযোগ্য পছন্দসই সরঞ্জাম।

এই স্ট্যাটিক লোড টেস্ট বেঞ্চটি নিম্নলিখিত আন্তর্জাতিক ও শিল্প মান অনুযায়ী ডিজাইন এবং নির্মিত হয়েছেঃ

• আইইসি ৬১৪৩৯-১ / আইইসি ৬১৪৩৯-২
• আইইসি ৬১৮৫১-১ঃ২০১৯ / আইইসি ৬১৮৫১-১ঃ২০১৭ ধারা ৬।5.2
• EN IEC 61851-1:2019 / IEC 61851-1:2017

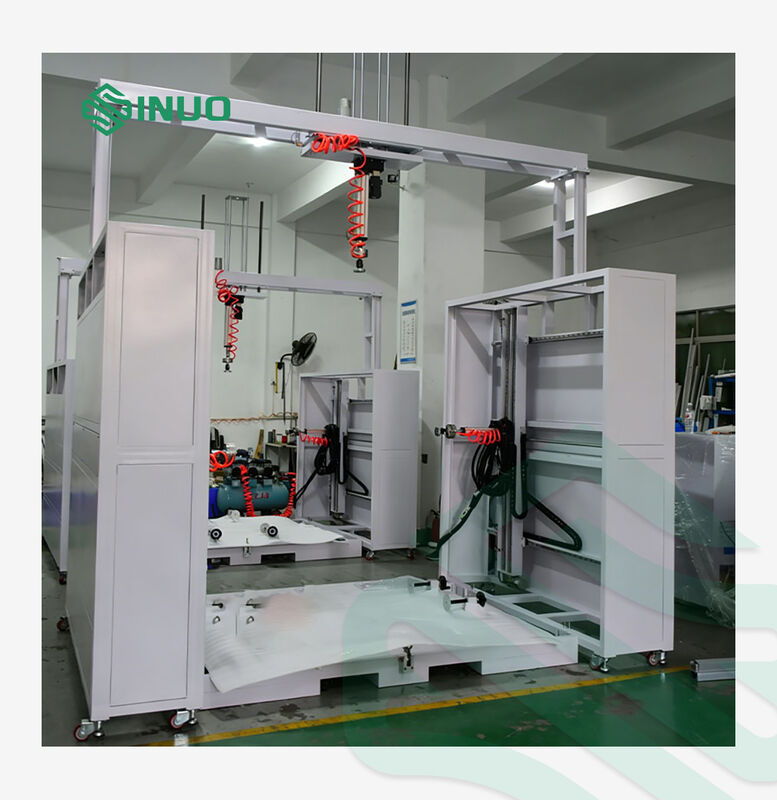

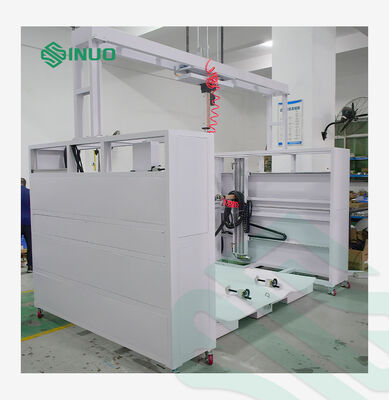

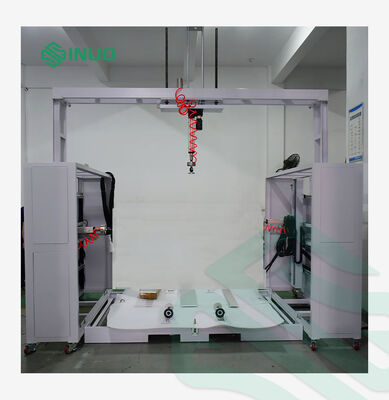

এই পরীক্ষার বেঞ্চটি একটি অর্ধ-বন্ধ কাঠামো গ্রহণ করে, যা একটি অনুভূমিক লোডিং বিভাগ এবং একটি উল্লম্ব লোডিং বিভাগের সমন্বয়ে গঠিত।প্রতিটি লোডিং actuator 3 ডিগ্রী স্বাধীনতা সঙ্গে সমতল মধ্যে অবাধে সরানো যেতে পারেতিনটি অ্যাকচুয়েটর যৌথভাবে ৮ ডিগ্রি ফ্রিডম সহ মোবাইল লোডিং উপলব্ধি করে।

ক্রসবার উচ্চতা মাউন্ট গর্ত মাধ্যমে পর্যায়ক্রমে নিয়ন্ত্রিত করা যেতে পারে। বেস ফিক্সচার clamping জন্য এগিয়ে, পিছনে, বাম এবং ডান সরানো যেতে পারে। এটি একটি বেঞ্চ ভিক্স দিয়ে সজ্জিত করা হয়,এবং ছোট নমুনা দৃঢ় এবং নির্ভরযোগ্য ফিক্সিং সঙ্গে ঘোরানো যেতে পারে.

কাস্টম ক্ল্যাম্পিং ব্লকগুলি বিভিন্ন পণ্যের জন্য কনফিগার করা হয় যাতে সুরক্ষা সহজ হয়। বিভিন্ন পরীক্ষার আইটেমগুলির জন্য বিভিন্ন পরীক্ষার প্রেসিং প্লেটগুলি মান অনুযায়ী সজ্জিত করা হয়।

সরঞ্জাম কাঠামোর চিত্র নিচে দেখানো হয়েছেঃ

এই সিস্টেমটি একটি মডুলার ডিজাইন দর্শন গ্রহণ করে এবং স্ট্যান্ডার্ড প্রয়োজনীয়তা কঠোরভাবে মেনে চলার জন্য নির্মিত হয়।অপ্টিমাইজড পারফরম্যান্স এবং নির্ভরযোগ্য প্রযুক্তিগত সহায়তা প্রদানের জন্য স্ট্যান্ডার্ড ডিজাইন এবং উপাদানগুলি যতটা সম্ভব ব্যবহার করা হয়. Mitsubishi PLC দ্বারা নিয়ন্ত্রিত, সমগ্র সিস্টেম উচ্চ নির্ভরযোগ্যতা এবং বুদ্ধিমান অপারেশন বৈশিষ্ট্য. এটি স্পষ্ট কার্যকরী যুক্তি, কম্প্যাক্ট কাঠামো, আকর্ষণীয় চেহারা এবং যুক্তিসঙ্গত বিন্যাস boasts,রক্ষণাবেক্ষণ এবং দৈনিক রক্ষণাবেক্ষণ সহজতর করা. সরঞ্জামগুলির নকশা এবং উত্পাদন গ্রাহকদের সাধারণ প্রযুক্তিগত স্পেসিফিকেশন পূরণ করে। সিস্টেমটি নিম্নলিখিত ইউনিটগুলিতে বিভক্তঃ

নমুনা বহনকারী প্ল্যাটফর্মঃ

লোড বহনকারী প্ল্যাটফর্মটি শক্তিশালী সমর্থন ইস্পাত ফ্রেম এবং পুরু ইস্পাত প্লেট দিয়ে সম্পূর্ণরূপে নির্মিত।নমুনা clamping প্রক্রিয়া এবং বাম & ডান manipulators জন্য চলন্ত সমাবেশ প্ল্যাটফর্মের উপরে মাউন্ট করা হয়.

বল প্রয়োগের প্রক্রিয়াঃ

শক্তি প্রয়োগের সিস্টেম তিনটি ম্যানিপুলেটর সেট নিয়ে গঠিতঃ বাম অনুভূমিক ম্যানিপুলেটর, ডান অনুভূমিক ম্যানিপুলেটর এবং উল্লম্ব ম্যানিপুলেটর।প্রতিটি সেট একটি সার্ভো মোটর একটি স্পষ্টতা বৈদ্যুতিক সিলিন্ডার সঙ্গে জুড়ি গঠিত হয়. প্রতিটি ম্যানিপুলেটরের সামনের প্রান্তে একটি উচ্চ-নির্ভুলতা শক্তি সেন্সর লাগানো হয়। প্রেসিং হেড একটি কোণযুক্ত ভাসমান ইউনিভার্সাল জয়েন্ট গ্রহণ করে,যা সম্পূর্ণ যোগাযোগ এবং স্থিতিশীল শক্তি লোড নিশ্চিত করার জন্য স্বয়ংক্রিয় স্ব-কেন্দ্রীকরণ সক্ষম করে.

ট্রান্সমিশন প্রক্রিয়াঃ

এই বিভাগটি পরীক্ষার নমুনাগুলি চাপানোর জন্য শক্তি প্রয়োগের সমাবেশের সাথে মিলিত চলমান প্রক্রিয়াগুলি নিয়ে গঠিত। সংশ্লিষ্ট স্বাধীনতা ডিগ্রিগুলি নীচের চিত্রটিতে চিত্রিত করা হয়েছেঃ

নিয়ন্ত্রণ ব্যবস্থাঃ

এই ইউনিটটি প্রধানত পিএলসি প্রসেসর, নিয়ন্ত্রণ সার্কিট এবং মূল নিয়ন্ত্রণ উপাদানগুলির সমন্বয়ে গঠিত।সিস্টেমের সমস্ত বৈদ্যুতিক নিয়ন্ত্রণ উপাদানগুলি বায়ুচলাচল নিষ্কাশন ডিভাইস দিয়ে সজ্জিত একটি ক্যাবিনেটের ভিতরে কেন্দ্রীভূতভাবে ইনস্টল করা হয়.

এই ইউনিটটি স্মার্ট কন্ট্রোলের জন্য Mitsubishi PLC গ্রহণ করে।

স্ব-উন্নত পরীক্ষার সফটওয়্যার দিয়ে সজ্জিত; অপারেশন সহজ প্যারামিটার সেটিংসের মাধ্যমে উপলব্ধি করা যেতে পারে।
