আইইসি ৬২১৯৬-১ ইভি চার্জিং সংযোগকারী এবং বিচ্ছিন্ন উপাদানগুলির জন্য ফুটো ট্র্যাকিং টেস্টিং অ্যাপারেটর

এটি প্রধানত ইভি কন্ডাক্টিভ চার্জিং সংযোগ ডিভাইস (চার্জিং গান, চার্জিং সকেট, অন-বোর্ড চার্জার ইনসুলেটিং প্লাস্টিক পার্টস, চার্জিং মডিউল), স্বয়ংচালিত অন-বোর্ড বৈদ্যুতিক উপাদান, লো-ভোল্টেজ বৈদ্যুতিক সংযোগকারী, নতুন শক্তি গাড়ির সলিড ইনসুলেটিং উপকরণ এবং ইঞ্জিনিয়ারিং প্লাস্টিক পরীক্ষা করার জন্য প্রয়োগ করা হয়।

এটি 600V পর্যন্ত সর্বোচ্চ পরীক্ষার ভোল্টেজে বৈদ্যুতিক ক্ষেত্রের অধীনে দূষিত জলের সংস্পর্শে এলে সলিড ইলেকট্রিক্যাল ইনসুলেটিং উপকরণগুলির তুলনামূলক ট্র্যাকিং সূচক (CTI) কর্মক্ষমতা পরিমাপ করার জন্য ডিজাইন করা হয়েছে।

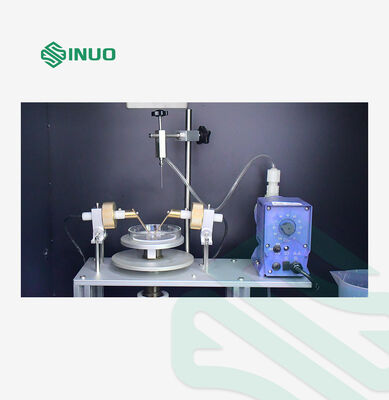

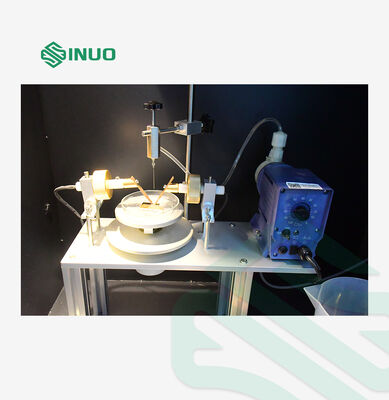

তুলনামূলক ট্র্যাকিং সূচক (CTI) পরীক্ষা সলিড ইনসুলেটিং উপকরণের পৃষ্ঠে করা হয়। স্ট্যান্ডার্ড মাত্রার (2 মিমি × 5 মিমি) প্ল্যাটিনাম ইলেকট্রোডগুলির মধ্যে একটি সংজ্ঞায়িত ভোল্টেজ প্রয়োগ করা হয়। 30-সেকেন্ডের ব্যবধানে 35 মিমি নির্দিষ্ট উচ্চতায় পরিবাহী তরলের (0.1% NH₄Cl দ্রবণ) একটি নির্দিষ্ট পরিমাণ ড্রপ করা হয়।

এই পরীক্ষাটি বৈদ্যুতিক ক্ষেত্র এবং আর্দ্র/দূষিত মাধ্যমের সম্মিলিত প্রভাবের অধীনে সলিড ইনসুলেটিং উপকরণের পৃষ্ঠের ট্র্যাকিং প্রতিরোধের মূল্যায়ন করে এবং উপাদানের তুলনামূলক ট্র্যাকিং সূচক (CTI) এবং প্রুফ ট্র্যাকিং সূচক (PTI) পরিমাপ করে।

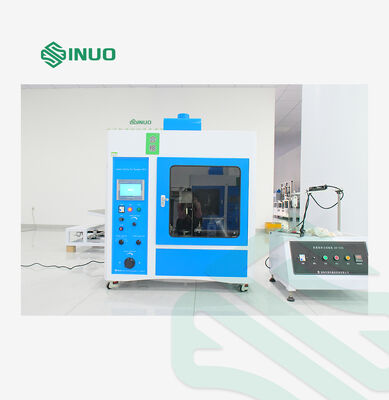

বিল্ট-ইন ভেন্টিলেশন চেম্বার সহ ক্যাবিনেট-টাইপ কাঠামো।

পাওয়ার সাপ্লাই: সিঙ্গেল-ফেজ এসি 220V±10%, 50/60Hz

পরিবেষ্টিত তাপমাত্রা: 10°C ~ 35°C

আপেক্ষিক আর্দ্রতা: 30% ~ 60%
