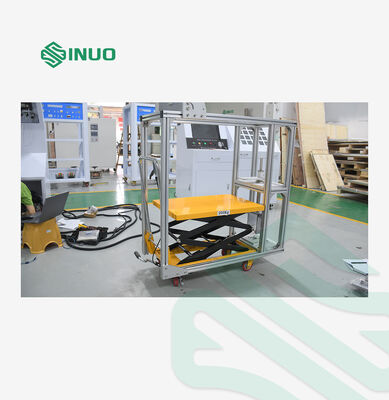

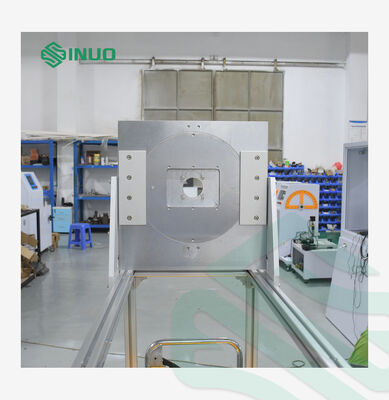

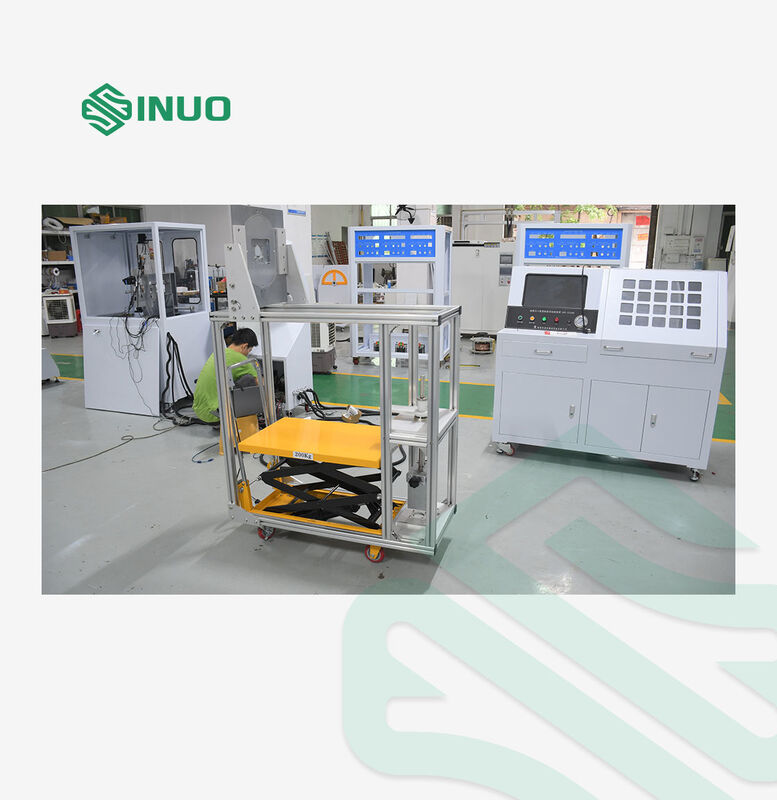

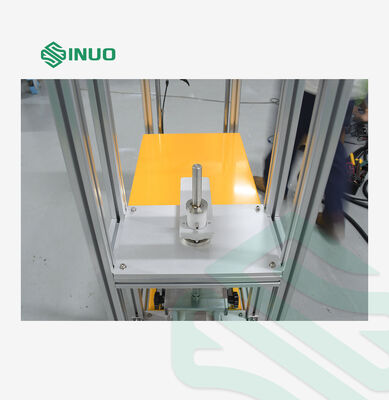

IEC 62196-1 EV চার্জিং সংযোগকারী যান্ত্রিক লোড পরীক্ষা যন্ত্রপাতি

পরীক্ষার নমুনার সীমাবদ্ধতাঃচার্জিং সংযোগকারী

পরীক্ষার উদ্দেশ্যঃচার্জিং সংযোজকটি চার্জিং বন্দুকের সহজ সন্নিবেশ এবং অপসারণের জন্য ডিজাইন করা হবে এবং স্বাভাবিক অপারেশনের সময় বন্দুকটি সকেট থেকে বিচ্ছিন্ন হতে বাধা দেবে।এই পরীক্ষায় যাচাই করা হয় যে চার্জিং বন্দুককে সকেট থেকে বের করার জন্য সর্বাধিক শক্তি প্রয়োজনীয় কিনা তা নির্দিষ্ট স্ট্যান্ডার্ড সীমা পূরণ করে.

পরীক্ষার নীতিঃসকেট এর সর্বাধিক টান শক্তিঃ স্ট্যান্ডার্ড নির্দিষ্ট ওজন থেকে মিলিত মোট শক্তি প্রয়োগ করুন (মূল ওজন, অতিরিক্ত ওজন,হুকস & ক্ল্যাম্পিং ফিক্সচার) এবং টেস্ট প্লাগের উপর টেস্ট প্লাগের সমন্বয়; প্লাগটি সকেট থেকে আলাদা করা উচিত।

অপারেটিং পরিবেশঃঅপারেটিং তাপমাত্রাঃ 5°35°C; আর্দ্রতাঃ 30%~90%RH

টেস্ট স্টেশন	একক স্টেশন
গ্যাজ কনফিগারেশন	S136 ইস্পাত থেকে তৈরি। পিন গেজটি ন্যূনতম স্ট্যান্ডার্ড মাত্রার সাথে + 0.01 / 0 মিমি সহনশীলতা, কেন্দ্রীয় দূরত্ব সহনশীলতা ± 0.05 মিমি এবং পৃষ্ঠের রুক্ষতা Ra 0.8 μm এর সাথে তৈরি করা হয়। গ্যাজ একটি ঐচ্ছিক আনুষাঙ্গিক।
পরীক্ষার আইটেম	7.11.8: চার্জিং সংযোগকারীগুলির জন্য যান্ত্রিক চাপ পরীক্ষা / ধারা ১৪।1.6 (আইইসি ৬২১৯৬) 7.15.1.1: লকিং ডিভাইস পরীক্ষা / ধারা ১৪।1.5 (আইইসি ৬২১৯৬) 7.17.1 d) e) f): টেস্ট টান-আউট ফোর্স / ক্লজ ১৪।1.5 (আইইসি ৬২১৯৬)
চার্জিং সংযোগকারী যান্ত্রিক লোড পরীক্ষকের প্রধান প্রযুক্তিগত পরামিতি
টেস্ট সেটআপ ডায়াগ্রাম
ধরে রাখার সময়কাল	60 সেকেন্ড। ওজন উত্তোলনের জন্য ট্রে চালানোর জন্য হাইড্রোলিক সিলিন্ডার দ্বারা উপলব্ধি করা হয়; সময় ম্যানুয়ালি নিয়ন্ত্রিত হয়।
পরীক্ষার চক্র	চারবার, অনুভূমিক অক্ষের চারপাশে প্রতিটি 90° ব্যবধানে একটি পরীক্ষা, ম্যানুয়াল অপারেশন।
যান্ত্রিক লোড ওজন কনফিগারেশন	165N: 148.5N প্রধান ওজন 1 টুকরা + 16.5N অতিরিক্ত ওজন 1 টুকরা 300N: 270N প্রধান ওজন + 30N অতিরিক্ত ওজন 1 টুকরা 440N: 396N প্রধান ওজনের 1 টুকরা + 44N অতিরিক্ত ওজনের 1 টুকরা 660N: 594N প্রধান ওজনের 1 টুকরা + 66N অতিরিক্ত ওজনের 1 টুকরা 750N: 675N প্রধান ওজনের 1 টুকরা + 75N অতিরিক্ত ওজনের 1 টুকরা দ্রষ্টব্যঃ প্রধান ওজনগুলির ওজন হুকের ভরকে অন্তর্ভুক্ত করে; লক্ষ্যমাত্রা লোড শক্তি বিভিন্ন ওজনকে একত্রিত করে এবং একত্রিত করে অর্জন করা হয়।
লকিং ডিভাইস পরীক্ষার প্রধান প্রযুক্তিগত পরামিতি
টেস্ট সেটআপ ডায়াগ্রাম
পরীক্ষার সময়কাল	৬০ সেকেন্ড। ওজন একটি হাইড্রোলিক সিলিন্ডার চালিত ট্রে দ্বারা উত্তোলন এবং কম করা হয়; সময়টি ম্যানুয়ালি নিয়ন্ত্রিত হয়।
পরীক্ষার লোড নির্বাচন	ট্যাবল ৭ দেখুন
পরীক্ষার প্রয়োজনীয়তা	পরীক্ষা চলাকালীন লকিং ডিভাইসটি আনলক করা হবে।
টান-আউট ফোর্স ওজনের কনফিগারেশন	এসি চার্জিং বন্দুকঃ 100N (90N + 10N) ডিসি চার্জিং বন্দুকঃ 140N (126N + 14N)

• আইইসি ৬২১৯৬-এর সম্পূর্ণ সম্মতি
  টান-আউট শক্তি, লকিং ডিভাইস এবং যান্ত্রিক লোড পরীক্ষা সমর্থন করে; বিশ্বব্যাপী শংসাপত্রের জন্য এসজিএস / টিইউভি দ্বারা গৃহীত পরীক্ষার ডেটা।
• অল ইন ওয়ান এসি/ডিসি টেস্ট সলিউশন
  একক স্টেশনটি মাল্টি-রেঞ্জের ওজন (100N750N) সহ এসি এবং ডিসি চার্জিং বন্দুক উভয়কেই কভার করে, অতিরিক্ত সরঞ্জাম ব্যয় এবং ল্যাব স্পেস হ্রাস করে।
• উচ্চ নির্ভুলতা ঐচ্ছিক S136 গেজ
  অ্যান্টি-রস্ট S136 স্টিলের পিন গেইজ টাইট সহনশীলতার সাথে পুনরাবৃত্তিযোগ্য, সঠিক পরীক্ষার ফলাফল নিশ্চিত করে।
• সহজ ও স্থিতিশীল ম্যানুয়াল অপারেশন
  হাইড্রোলিক ওজন উত্তোলন 60s সামঞ্জস্যযোগ্য হোল্ডিং সময়ের সাথে; 4 দিকের 90 ° অনুভূমিক পরীক্ষা, অপারেশন ম্যানুয়াল এবং দূরবর্তী ভিডিও গাইডেন্স দ্বারা সমর্থিত।
• কাজের অবস্থার ব্যাপক অভিযোজনযোগ্যতা
  5 ̊35 ̊C, 30% ̊90% RH এ স্থিতিশীল পারফরম্যান্স; ওজন লোড করার জন্য অতিরিক্ত শক্তি প্রয়োজন হয় না।
