IEC 62196-1 চার্জিং সংযোগকারীর তাপমাত্রা বৃদ্ধি এবং গ্রাউন্ড টার্মিনাল স্বল্প-সময় সহ্য করার পরীক্ষা সিস্টেম

এই সরঞ্জামগুলি স্ব-প্রোগ্রাম করা সফ্টওয়্যার গ্রহণ করে এবং কম্পিউটার নিয়ন্ত্রণের মাধ্যমে পরিচালিত হয়। সমস্ত স্ট্যান্ডার্ড পরীক্ষা পদ্ধতি এবং ডেটা বিচারের যুক্তি সিস্টেম দ্বারা স্বয়ংক্রিয়ভাবে পরিচালিত হয়, ব্যবহারকারী-বান্ধব অপারেশন সরবরাহ করে।
এই ডিভাইসটি রেট করা কারেন্টের সাথে লোড করার সময় চার্জিং সংযোগকারী এবং বৈদ্যুতিক আনুষাঙ্গিকগুলির পৃষ্ঠের গরম করার অবস্থার মূল্যায়ন করার জন্য এবং ইলেক্ট্রোডের তাপমাত্রা বৃদ্ধি স্ট্যান্ডার্ড স্পেসিফিকেশন পূরণ করে কিনা তা যাচাই করার জন্য ডিজাইন করা হয়েছে।

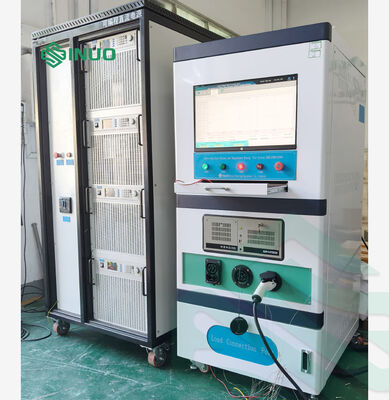

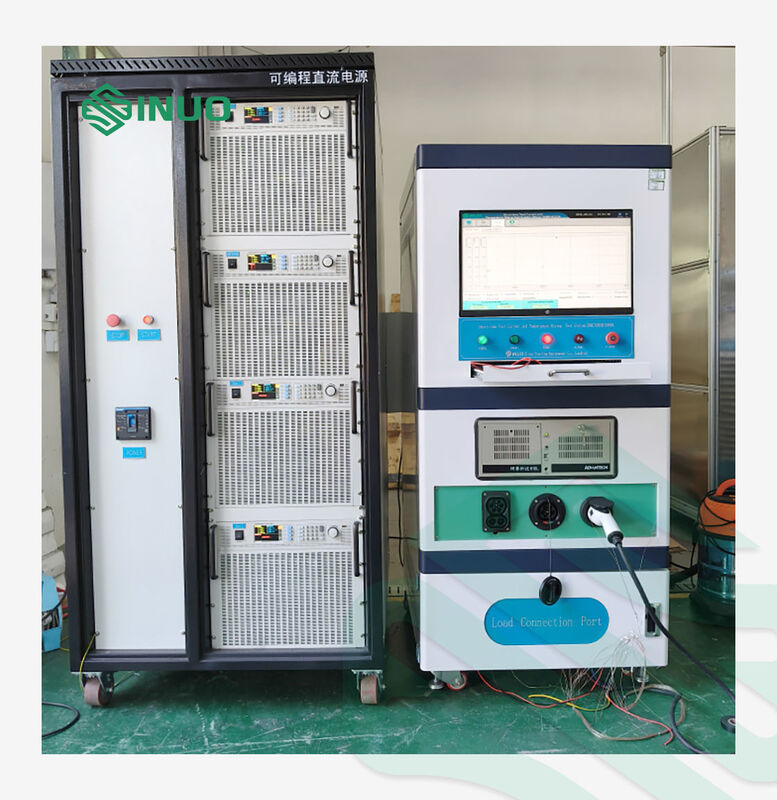

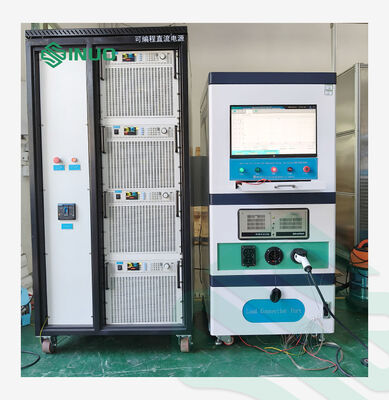

তাপমাত্রা বৃদ্ধি পরীক্ষক প্রধানত একটি শিল্প নিয়ন্ত্রণ ব্যবস্থা, ডিসি পাওয়ার সাপ্লাইয়ের দুটি সেট (একটি উচ্চ-শক্তি ইউনিট এবং একটি কম-পাওয়ার ইউনিট), একটি মাল্টি-চ্যানেল তাপমাত্রা অধিগ্রহণের যন্ত্র এবং একটি সমন্বিত ক্যাবিনেটের সমন্বয়ে গঠিত।
একাধিক কার্যকরী মডিউল সংহত করে একটি কাস্টমাইজড ডেডিকেটেড পরীক্ষার সরঞ্জাম হিসাবে, এটি সমস্ত ধরণের পণ্যগুলির জন্য তাপমাত্রা বৃদ্ধি পরীক্ষার জন্য প্রযোজ্য যা তাপ বৃদ্ধির মূল্যায়নের প্রয়োজন।

1. 0 থেকে 100A পর্যন্ত একটি ডিসি পাওয়ার সাপ্লাই কন্ট্রোল ক্যাবিনেটের ভিতরে তৈরি করা হয়েছে, যখন 100~8000A এর এক্সটার্নাল ডিসি পাওয়ার সাপ্লাই সজ্জিত। বাহ্যিক পাওয়ার সাপ্লাই কন্ট্রোল ক্যাবিনেটের সাথে যোগাযোগ করে, যা 0 থেকে 8000A পর্যন্ত অবিচ্ছিন্ন এবং স্থিতিশীল আউটপুট কারেন্ট সরবরাহ করতে পারে। কোনও বাহ্যিক লোডের প্রয়োজন নেই, কারণ এই ডিভাইসটি একটি ইউনিটে পাওয়ার উত্স এবং ইলেকট্রনিক লোডকে একীভূত করে। আউটপুট বর্তমান এবং অন-অফ কন্ট্রোল সময় উভয়ই সম্পূর্ণরূপে সামঞ্জস্যযোগ্য।


2.

   অন্তর্নির্মিত 100A মডেল
   কন্ট্রোল ক্যাবিনেট একটি অন্তর্নির্মিত 24-চ্যানেল যোগাযোগযোগ্য তাপমাত্রা স্ক্যানার দিয়ে সজ্জিত, থার্মোকল প্রকার K, E, R, B, N, T, J, S, WRE5-26 এবং WRE3-25 এর সাথে সামঞ্জস্যপূর্ণ। এটি 1 Hz এর স্যাম্পলিং ফ্রিকোয়েন্সি সহ 4-20mA বর্তমান সিগন্যাল ইনপুট সমর্থন করে।

3.

   কন্ট্রোল সিস্টেম অ্যাডভানটেক ইন্ডাস্ট্রিয়াল কম্পিউটার গ্রহণ করে, যা উচ্চ স্থিতিশীলতা এবং শক্তিশালী বিরোধী হস্তক্ষেপ কর্মক্ষমতা বৈশিষ্ট্যযুক্ত। এটি তাপমাত্রা স্ক্যানার এবং ডিসি পাওয়ার সাপ্লাইয়ের সাথে যোগাযোগ উপলব্ধি করতে বিভিন্ন অন্তর্নির্মিত ইন্টারফেসের সাথে আসে। তাপমাত্রা সংকেত এবং বৈদ্যুতিক সংকেত বিচ্ছিন্ন করা হয় এবং ক্রসস্ট্যাক এড়াতে স্বাধীনভাবে সংগ্রহ করা হয়।

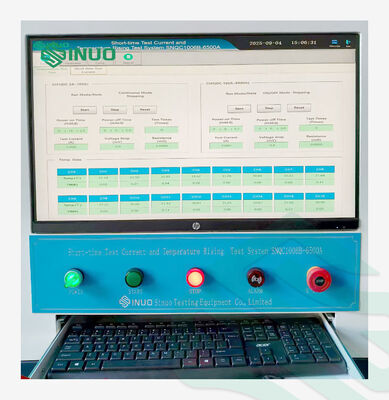

   কন্ট্রোল ক্যাবিনেটে 21.5-ইঞ্চি এলইডি কালার টাচ স্ক্রিন লাগানো হয়েছে যার 16 মিলিয়নেরও বেশি রঙ রয়েছে, যার রেজোলিউশন 1280×800 এর কম নয় এবং কমপক্ষে 500 cd/m² এর উজ্জ্বলতা। স্ক্রিনটি রিয়েল-টাইম তাপমাত্রা বৃদ্ধির কার্ভের পাশাপাশি রিয়েল-টাইম আউটপুট ভোল্টেজ, আউটপুট কারেন্ট এবং আউটপুট পাওয়ার প্রদর্শন করতে পারে।

4.

   8000A উচ্চ-কারেন্ট ডিসি পাওয়ার সাপ্লাই 3-মিটার-দীর্ঘ বর্ধিত তামা তারের সাথে সজ্জিত, যা সর্বাধিক 8000A বর্তমান ট্রান্সমিশনের প্রয়োজন মেটাতে পারে।

5.

   নিয়ন্ত্রণ মন্ত্রিসভা এবং উচ্চ-কারেন্ট ডিসি পাওয়ার সাপ্লাই উভয়ই সহজ সরানো এবং পরিবহনের জন্য কাস্টার ফুট দিয়ে সজ্জিত।
   সামগ্রিক মাত্রা: প্রস্থ ≤ 1200 মিমি, গভীরতা ≤ 1400 মিমি, উচ্চতা ≤ 2000 মিমি, ওজন ＜ 1000 কেজি।
