ইভি চার্জিং পিল পেন্ডুলাম ড্রপ হ্যামার ইমপ্যাক্ট টেস্ট অ্যাপারেটর IEC 61851 IK টেস্টের জন্য

এই চার্জিং পাইল পেন্ডুলাম ইমপ্যাক্ট টেস্ট যন্ত্রপাতিটি বিশেষভাবে বৈদ্যুতিক গাড়ির চার্জিং পাইলস এবং পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটগুলিতে যান্ত্রিক শক্তি পরীক্ষা করার জন্য তৈরি করা হয়েছে। এটি দুটি স্ট্যান্ডার্ড ইমপ্যাক্ট টেস্ট মোড সমর্থন করে: পেন্ডুলাম ইমপ্যাক্ট এবং উল্লম্ব ড্রপ হ্যামার ইমপ্যাক্ট। মহাকর্ষীয় সম্ভাব্য শক্তিকে গতিশক্তিতে রূপান্তর করে, এটি সরঞ্জামের আবাসনে বাহ্যিক যান্ত্রিক সংঘর্ষের প্রভাবকে সঠিকভাবে অনুকরণ করে। একটি স্বজ্ঞাত স্পর্শ অপারেশন ইন্টারফেস এবং নির্ভরযোগ্য অ্যান্টি-সেকেন্ডারি প্রভাব ব্রেকিং ফাংশন দিয়ে সজ্জিত, মেশিনটি EV চার্জিং পাইলের কাঠামোগত স্থায়িত্ব যাচাই করতে স্থিতিশীল, পুনরাবৃত্তিযোগ্য পরীক্ষার ফলাফল সরবরাহ করে।

1.IEC 61851-1:2017 বৈদ্যুতিক যানবাহন পরিবাহী চার্জিং সিস্টেম – অংশ 1: ​​সাধারণ প্রয়োজনীয়তা, ধারা 12.11

2.IEC 60068-2-75:2014 পরিবেশগত পরীক্ষা – পার্ট 2-75: পরীক্ষা – পরীক্ষা ইহ: হাতুড়ি পরীক্ষা

3.IEC 62262:2021 বাহ্যিক যান্ত্রিক প্রভাবগুলির বিরুদ্ধে বৈদ্যুতিক সরঞ্জামগুলির জন্য ঘের দ্বারা প্রদত্ত সুরক্ষা ডিগ্রী (IK কোড)

4.IEC 62477-1:2022 পাওয়ার ইলেকট্রনিক কনভার্টার সিস্টেম এবং সরঞ্জামগুলির জন্য নিরাপত্তা প্রয়োজনীয়তা - অংশ 1: ​​সাধারণ, ক্লজ 5.2.2.4.3

5.IEC 62439-7:2022 শিল্প যোগাযোগ নেটওয়ার্ক - উচ্চ প্রাপ্যতা অটোমেশন নেটওয়ার্ক - অংশ 7: রিং রিডানডেন্সি প্রোটোকল, ক্লজ 10.2.701.2

এই সরঞ্জামটি ইভি চার্জিং পাইলস এবং বৈদ্যুতিক গাড়ির চার্জিং সিস্টেমের জন্য পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটগুলিতে যান্ত্রিক শক্তি পরীক্ষা করার জন্য ডিজাইন করা হয়েছে।

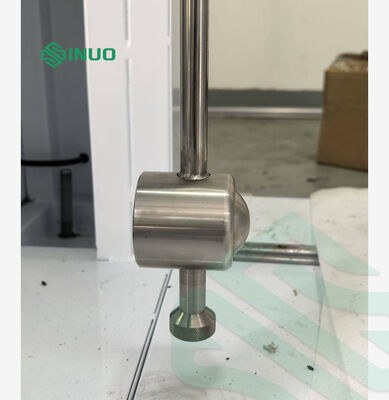

পরীক্ষা এহা (পেন্ডুলাম ইমপ্যাক্ট): প্রভাব ওজন একটি 1-মিটার পেন্ডুলাম বাহু বরাবর একটি সেট উচ্চতা থেকে অবাধে মুক্তি পায়। এটি সর্বনিম্ন উল্লম্ব বিন্দুতে অনুভূমিকভাবে নমুনাটিকে আঘাত করে। নমুনার উপর প্রভাব পরীক্ষা সম্পূর্ণ করতে মহাকর্ষীয় সম্ভাব্য শক্তি গতিশক্তিতে রূপান্তরিত হয়।

টেস্ট Ehc (ভার্টিক্যাল ড্রপ হ্যামার ইমপ্যাক্ট): ইমপ্যাক্ট ওয়েট বিশ্রাম থেকে উল্লম্বভাবে পরীক্ষা টুকরোটির অনুভূমিক পৃষ্ঠে একটি গাইড টিউব বরাবর একটি নির্দিষ্ট উচ্চতায় পড়ে। গতিশক্তিতে মহাকর্ষীয় সম্ভাব্য শক্তির রূপান্তর নমুনার প্রভাব পরীক্ষাকে উপলব্ধি করে।

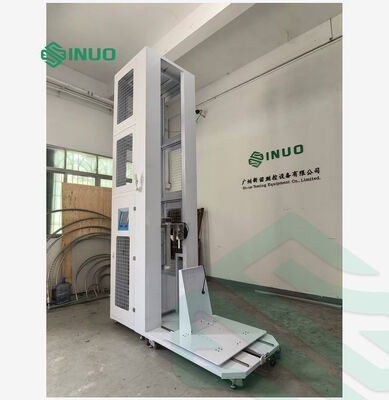

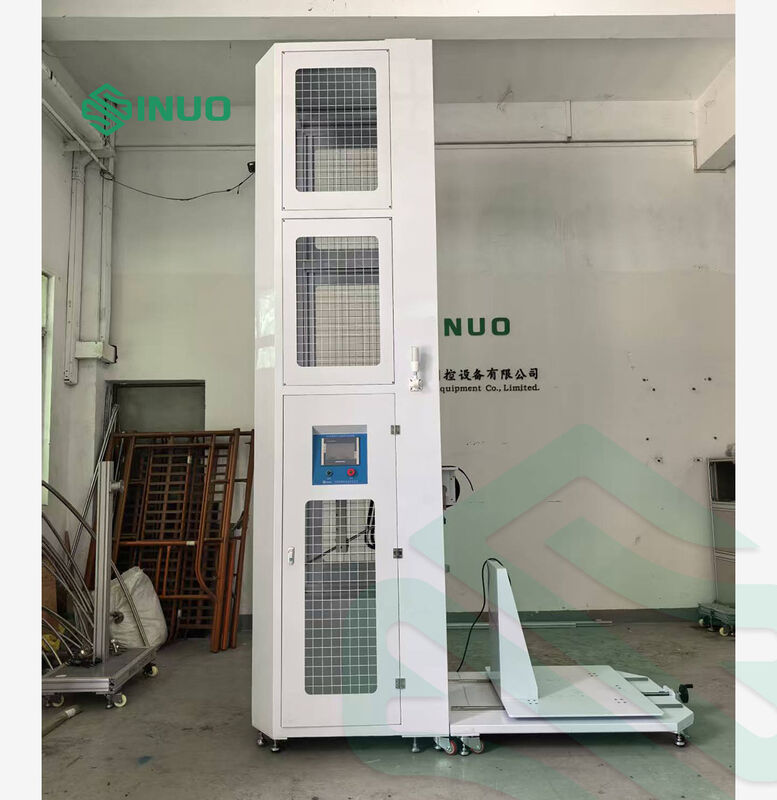

নিম্নরূপ গঠন চিত্র:

• ডুয়াল টেস্ট মোড ইন্টিগ্রেটেড
এটি একটি মেশিনে পেন্ডুলাম সাইড ইমপ্যাক্ট এবং উল্লম্ব ড্রপ হ্যামার টপ ইমপ্যাক্টকে একত্রিত করে, বাস্তব সংঘর্ষের অনুকরণ করে এবং চার্জিং পাইলে পড়ে যাওয়া বস্তুর আঘাত। দুটি আলাদা ডিভাইস কেনার দরকার নেই, জায়গা বাঁচানো এবং সংগ্রহের খরচ।

• স্ট্যান্ডার্ড অনুগত প্রভাব শক্তি
5J এবং 20J প্রভাব শক্তির সাথে মিলে যাওয়া IK08 এবং IK10 গ্রেড সমর্থন করে, IEC পরীক্ষার মান সম্পূর্ণরূপে পূরণ করে। পরীক্ষার ডেটা সরাসরি পণ্য শংসাপত্রের জন্য ব্যবহার করা যেতে পারে।

• বিরোধী সেকেন্ডারি প্রভাব ফাংশন
সঠিক এবং পুনরাবৃত্তিযোগ্য পরীক্ষার ফলাফল নিশ্চিত করে নমুনাগুলিতে বারবার আঘাত এড়াতে এটি স্বয়ংক্রিয়ভাবে একটি স্ট্রাইকের পরে রিবাউন্ডিং পেন্ডুলামটিকে লক করে।

• দূরবর্তী অপারেশন সঙ্গে বুদ্ধিমান PLC স্পর্শ নিয়ন্ত্রণ
প্রভাবের উচ্চতা এবং ব্রেক বিলম্বের মতো সমস্ত প্যারামিটার টাচ স্ক্রিনে সেট করা আছে। নিরাপদ অফ-সাইট অপারেশনের জন্য ইনফ্রারেড রিমোট কন্ট্রোল উপলব্ধ। এটিতে জরুরী স্টপ, মোটর ওভারলোড এবং ফুটো সুরক্ষাও রয়েছে।

• ওয়াইড নিয়মিত পরীক্ষা পরিসীমা
প্রভাবের উচ্চতা বৈদ্যুতিকভাবে 300 মিমি থেকে 2000 মিমি পর্যন্ত সামঞ্জস্য করা যেতে পারে। 1.0 মি × 1.2 মিটার নমুনা প্ল্যাটফর্মটি বেশিরভাগ প্রাচীর-মাউন্ট করা এবং মেঝেতে দাঁড়ানো AC/DC চার্জিং পাইলে ফিট করে।

• নমনীয় এবং স্থিতিশীল গঠন
লকযোগ্য কাস্টার এবং সাপোর্ট ফুট দিয়ে সজ্জিত, পুরো ইউনিটটি বিভিন্ন ওয়ার্কস্টেশনে সরানো যেতে পারে এবং পরীক্ষার সময় দৃঢ়ভাবে স্থির করা যেতে পারে। প্ল্যাটফর্মটি বড় চার্জিং ক্যাবিনেটের জন্য দ্রুত বিচ্ছিন্নকরণ সমর্থন করে।

• সম্পূর্ণ স্ট্যান্ডার্ড আনুষাঙ্গিক
5J এবং 20J পরীক্ষার জন্য স্ট্যান্ডার্ড পেন্ডুলাম আর্ম, মাল্টিপল হ্যামার হেড এবং স্লিভ সহ আসে, ডেলিভারির পরেই ব্যবহার করার জন্য প্রস্তুত।
