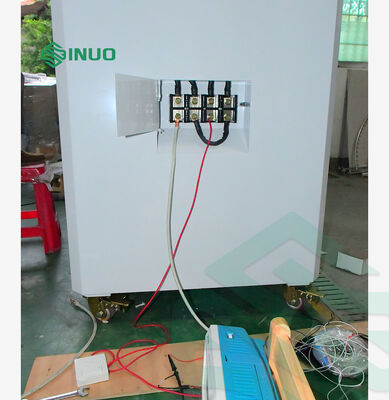

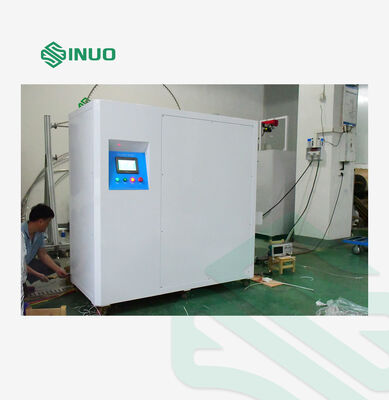

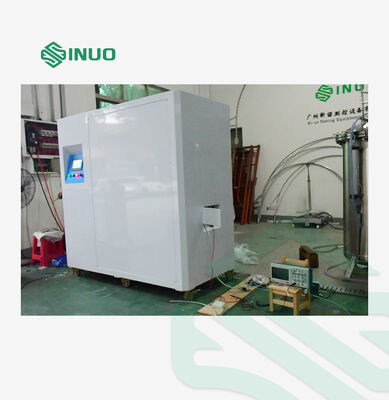

IEC 61058-1 মোটর ইনরুশ লোড ক্যাবিনেট∙ 1-180A প্রতিরোধক ও ইন্ডাক্টিভ লোড পরীক্ষক

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN2117M
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 20 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

টেস্ট স্টেশন:

একক স্টেশন

বৈদ্যুতিক নিয়ন্ত্রণ:

PLC + 7-ইঞ্চি টাচস্ক্রিন

ইমপালস ভোল্টেজ:

পরিসীমা: 0–250V, নির্ভুলতা: 0.5% ± 2d

ইমপালস কারেন্ট:

1–180A, রেজোলিউশন: 0.1A

আউটপুট ভোল্টেজ:

250V এবং 127V এর মধ্যে পরিবর্তনযোগ্য

চক্র গণনা:

0–9,999,999 বার, পূর্বনির্ধারিত

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠ

যোগানের ক্ষমতা:

প্রতি মাসে 20 সেট

পণ্যের বর্ণনা

IEC 61058-1 মোটর ইনরুশ লোড ক্যাবিনেট∙ 1-180A প্রতিরোধক ও ইন্ডাক্টিভ লোড পরীক্ষক

পণ্যের তথ্য

এই পরীক্ষামূলক সরঞ্জামটি মোটর নিয়ন্ত্রণ সুইচ এবং সংশ্লিষ্ট উপাদানগুলির বৈদ্যুতিক জীবন এবং তৈরি / বিরতি ক্ষমতা মূল্যায়ন করতে ব্যবহৃত হয়।এটি যোগাযোগের আঠালো জন্য আনুষাঙ্গিক পরীক্ষা করার জন্য মোটর প্রতিরোধী-ইন্ডাক্টিভ লোড অনুকরণ, অত্যধিক পরিধান, এবং বৈদ্যুতিক ক্লান্তি ক্ষতি, পিএলসি নিয়ন্ত্রণ এবং একটি 7 ইঞ্চি টাচস্ক্রিন সহজে অপারেশন জন্য।

সরঞ্জামটি 180A পর্যন্ত ইমপ্লান্স কারেন্ট এবং 30A পর্যন্ত নামমাত্র কারেন্ট সমর্থন করে, 250V/127V স্যুইচযোগ্য আউটপুট এবং 9 পর্যন্ত পূর্বনির্ধারিত চক্রের সংখ্যা সহ,999৯৯৯ বার।

একক স্টেশন ডিজাইনের সাথে নির্মিত, এটি নামমাত্র ভোল্টেজ ≤250V এবং নামমাত্র বর্তমান ≤30A সহ প্রতিরোধমূলক, আনয়নমূলক এবং লক-রোটার মোটর লোড নিয়ন্ত্রণ সুইচগুলির জন্য উপযুক্ত।

স্বয়ংক্রিয় লোড সুইচিং এবং উচ্চ-নির্ভুলতা পরিমাপের সাথে, এটি মান নিয়ন্ত্রণ পরীক্ষাগার এবং সুইচ কর্মক্ষমতা যাচাই করার জন্য উত্পাদন পরিবেশের জন্য আদর্শ।

মানদণ্ড ও শর্তাবলী মেনে চলা

• আইইসি ৬১০৫৮-১ঃ2016, অনুচ্ছেদ ১৭

• আইইসি ৬০৬৬৯-১ঃ2020

প্রযুক্তিগত পরামিতি

টেস্ট স্টেশন	একক স্টেশন
বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি	৭ ইঞ্চি রঙিন টাচস্ক্রিন অপারেশন সহ পিএলসি নিয়ন্ত্রণ
ইম্পলস ভোল্টেজ	পরিসীমাঃ 0 ̊250 ভোল্ট, নির্ভুলতাঃ 0.5% ± 2d
ইম্পলস কারেন্ট	1 ¢ 180A, রেজোলিউশনঃ 0.1A
নামমাত্র বর্তমান	1 ¢ 30A, রেজোলিউশনঃ 0.1A
আউটপুট ভোল্টেজ	২৫০-১২৭ ভোল্টের মধ্যে সুইচযোগ্য
চক্রের সংখ্যা	০৯,999৯৯৯ বার, প্রিসেটযোগ্য

পরীক্ষার নমুনার পরিধি, উদ্দেশ্য, নীতি, কাঠামো এবং অপারেটিং পরিবেশ

নমুনা এবং সীমাবদ্ধতা

ক্লোজ ৭ এর অধীনে শ্রেণীবদ্ধ প্রতিরোধী ও মোটর লোডের জন্য নিয়ন্ত্রণ সুইচগুলির জন্য প্রযোজ্য।1.2.2, লকড-রোটর মোটর বিশেষ লোড সার্কিটগুলির জন্য নিয়ন্ত্রণ সুইচগুলি ক্লোজ ৭ এর অধীনে শ্রেণীবদ্ধ করা ≥ 0.6 পাওয়ার ফ্যাক্টর সহ।1.2.9, এবং ক্লোজ ৭ এর অধীনে শ্রেণীবদ্ধ ইন্ডাক্টিভ লোড সার্কিটের জন্য নিয়ন্ত্রণ সুইচ।1.2.8পরীক্ষার নমুনার নামমাত্র ভোল্টেজ 250 ভোল্ট এবং নামমাত্র বর্তমান 30 এ অতিক্রম করা উচিত নয়।

পরীক্ষার উদ্দেশ্য

মোটর কন্ট্রোল সুইচগুলির তৈরি/ব্রেকিং ক্ষমতা এবং স্বাভাবিক অপারেটিং জীবন পরীক্ষা করতে ব্যবহৃত হয়।এর উদ্দেশ্য হল যাচাই করা যে আনুষাঙ্গিকগুলি স্বাভাবিক ব্যবহারের সময় বর্তমানের প্রভাব এবং বৈদ্যুতিক ক্লান্তি ক্ষতির প্রতিরোধ করতে পারে কিনা, এবং যোগাযোগের আঠালো, দীর্ঘস্থায়ী সংযোগ বিচ্ছিন্ন, অত্যধিক পরিধান, এবং অন্যান্য ক্ষতিকারক পরিণতি পরীক্ষা করার জন্য।

এর মূল উদ্দেশ্য হল প্রতিরোধ + প্রবর্তন ব্যবহার করে মোটরগুলির প্রতিরোধ-প্রবর্তন লোড সিমুলেট করা, বৈদ্যুতিক জীবন, তৈরি / বিরতি ক্ষমতা এবং সুইচ, যোগাযোগকারী, সুরক্ষাকারী,মোটর কন্ট্রোলারইত্যাদি।

পরীক্ষার নীতি

সরঞ্জাম কাঠামো এবং বৈশিষ্ট্য

এই সরঞ্জামটি পিএলসি + টাচ স্ক্রিন নিয়ন্ত্রণ গ্রহণ করে। বর্তমান এবং ভোল্টেজ টাচ স্ক্রিনের মাধ্যমে সেট করা যেতে পারে,এবং এটি স্বয়ংক্রিয়ভাবে ম্যানুয়াল লোড সমন্বয় ছাড়া প্রতিরোধী এবং আনয়ন লোড মধ্যে সুইচ করতে পারেনসরঞ্জাম মাত্রাঃ প্রায় 1800 × 900 × 1900 মিমি (W × D × H) সরঞ্জাম ওজনঃ প্রায় 700 কেজি

অপারেটিং পরিবেশ

পাওয়ার সাপ্লাইঃ এসি 220V ±5% / 50Hz, 50 kVA

ইনস্টলেশনের শর্তাবলীঃ

• বায়ুমণ্ডলীয় চাপঃ ৮০-১০৬ কেপিএ

• পরিবেষ্টিত তাপমাত্রাঃ 5 ̊40 °C

• আপেক্ষিক আর্দ্রতাঃ ২০-৮০% RH

• কোন তীব্র কম্পন বা কম্পন নেই

• কোন ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ নেই

• ধুলো, বিস্ফোরক গ্যাস এবং ক্ষয়কারী গ্যাস থেকে মুক্ত

• ভাল তাপ অপসারণের শর্ত

(টেস্ট সার্কিট স্কিম)
