আইইসি 62196-3 এর সাথে সামঞ্জস্যপূর্ণ ইভি সংযোগকারী টান-আউট ফোর্স এবং লকিং নির্ভরযোগ্যতা পরীক্ষা যন্ত্র 165 ~ 750N

IEC 62196-3 কমপ্লায়েন্ট ইভি সংযোগকারী পুল-আউট ফোর্স এবং লকিং নির্ভরযোগ্যতা পরীক্ষা যন্ত্রপাতি 165~750N

পণ্য ওভারভিউ

এই পরীক্ষা যন্ত্রটি IEC 62196-3:2026-এর 14 ধারা এবং সেইসাথে IEC 62196-1:2025-এর 14.1.5 এবং 14.1.6 (চিত্র 13 ও 14) ধারা মেনে চলে। এটি সকেট-আউটলেটগুলি থেকে টেনে আনা একটি পরীক্ষা প্লাগের প্রত্যাহার বল যাচাই করার জন্য এবং সংযোগকারীর ল্যাচিং প্রক্রিয়াটির কার্যকারিতা পরিদর্শন করার জন্য ডিজাইন করা হয়েছে।

প্রযুক্তিগত প্রয়োজনীয়তা

1. প্রত্যাহার বাহিনী

মাউন্ট ইন্টারলক-সজ্জিত সুইচড EV সকেট-আউটলেট/যানবাহন সংযোগকারীগুলিকে IEC 62196‑1:2025-এর চিত্র 13-এ উল্লেখ করা পরীক্ষার ফিক্সচারে, মিলনের আনুষাঙ্গিকগুলির নিম্নগামী নিষ্কাশনের জন্য বিভাজন অক্ষকে উল্লম্বভাবে সারিবদ্ধ করে।
সকেট-আউটলেটের প্রত্যাহার শক্তি (পরীক্ষার ওজন সহ) নীচের সারণীতে তালিকাভুক্ত মানগুলি মেনে চলতে হবে:

2. গঠন বৈশিষ্ট্য

• প্রত্যাহার বল পরীক্ষা যন্ত্রপাতি

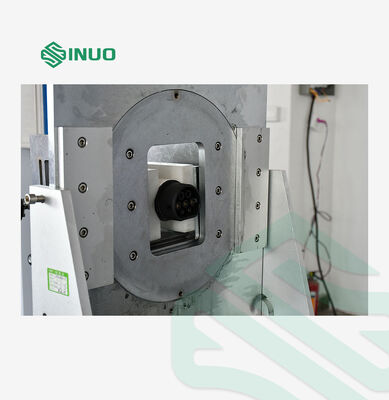

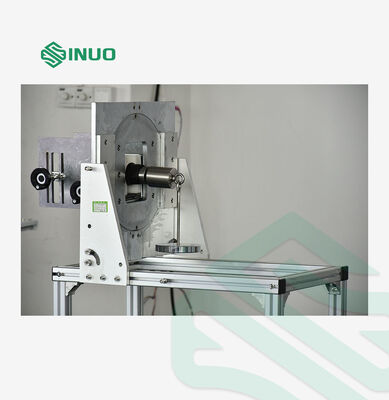

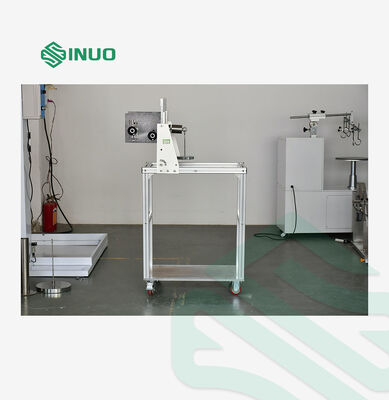

পরীক্ষক মাউন্ট ফিক্সচার, ক্ল্যাম্পিং সমাবেশ, প্রধান ওজন, সহায়ক ওজন এবং পরীক্ষা প্লাগ নিয়ে গঠিত।

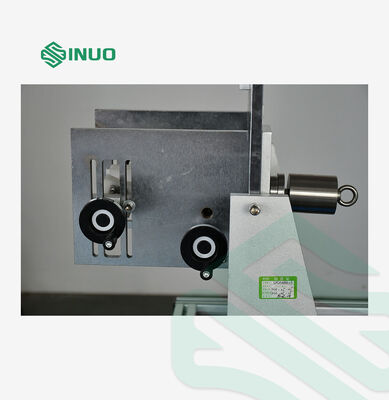

অপ্টিমাইজড ডিজাইন: কাউন্টারওয়েট দিয়ে প্রতিস্থাপিত পুল ফিক্সচার; ডেডিকেটেড নমুনা ক্ল্যাম্পিং ফিক্সচার সহ ওজন হুক সরাসরি টেস্ট প্লাগের সাথে লিঙ্ক করে (কনফিগারেশন চিত্র 1 এ দেখানো হয়েছে)।

চিত্র 1

• ল্যাচিং ডিভাইসের যাচাইকরণ:

আবেদন ক্ষেত্র

• ইভি চার্জিং কম্পোনেন্ট নির্মাতারা: R&D, AC/DC EV সকেট-আউটলেট, যানবাহন চার্জিং সংযোগকারীর আগত পরিদর্শন এবং সমাপ্ত পণ্য কারখানা পরীক্ষা।

• থার্ড-পার্টি টেস্টিং এবং সার্টিফিকেশন ল্যাবরেটরি: CB/UL/CE সার্টিফিকেশনের আগে প্রি-টেস্ট প্রত্যাহার বল এবং চার্জিং ডিভাইসের জন্য লক ল্যাচিং কর্মক্ষমতা যাচাই করতে।

• নতুন শক্তির অটোমোবাইল কারখানা: অন-বোর্ড গাড়ি চার্জিং পোর্টের জন্য মান নিয়ন্ত্রণ।
