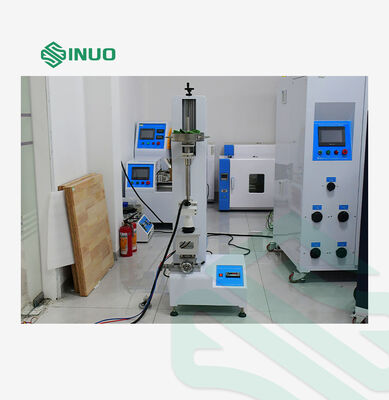

ইভি চার্জিং সংযোজক জন্য প্রত্যাহার ফোর্স টেস্ট যন্ত্রপাতি. 0.8kg ড্রপ সন্নিবেশ পরীক্ষক IEC62196

IEC 62196‑3:2026 ক্লজ 16.16 অনুযায়ী ডিজাইন করা হয়েছে, এই প্রত্যাহার বল পরীক্ষক বিশেষভাবে EV চার্জিং ইন্টারফেসের সন্নিবেশ শক্তি যাচাই করার জন্য প্রয়োগ করা হয়েছে। এটি পরীক্ষা করে যে চার্জিং বন্দুক এবং গাড়ির ইনলেটের মধ্যে সর্বাধিক প্লাগ-ইন ফোর্স স্ট্যান্ডার্ড প্রয়োজনীয়তাগুলি মেনে চলে কিনা: চার্জিং বন্দুকটি উল্লম্বভাবে ঠিক করুন, এতে স্ট্যান্ডার্ড প্রধান ওজন লোড করুন, তারপরে প্রধান ওজনকে প্রভাবিত করতে 5 সেমি উচ্চতা থেকে 0.8 কেজি ওজন মুক্ত হতে দিন এবং চার্জিং বন্দুকটি প্রভাবের পরে নির্দিষ্ট অবস্থানে ইনলেটে সম্পূর্ণরূপে প্রবেশ করাতে হবে।

টেস্ট স্টেশন	একক স্টেশন
নিয়ন্ত্রণ পদ্ধতি	ম্যানুয়াল, ইন্সট্রুমেন্ট রিয়েল টাইমে ফোর্স ডেটা প্রদর্শন করে
উত্তোলন পদ্ধতি	ম্যানুয়াল
অতিরিক্ত ওজন কমানোর পদ্ধতি	ম্যানুয়াল

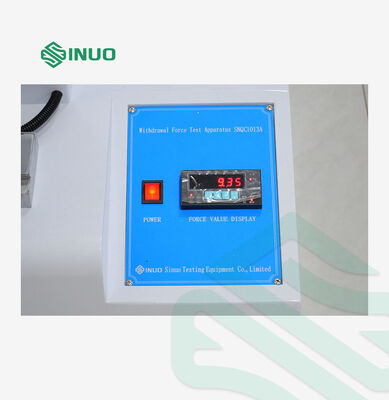

জোর করে মান নিরীক্ষণ	পালস চাপ সেন্সর + যন্ত্র প্রদর্শন

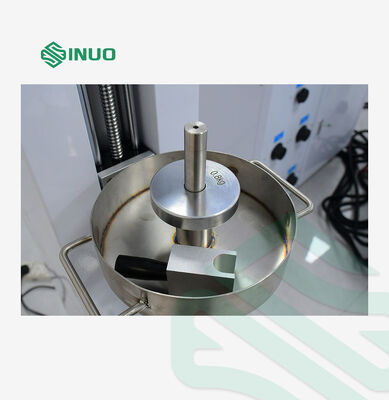

ওজন কনফিগারেশন	এসি চার্জিং বন্দুকের প্রধান ওজন: 9.2 কেজি ডিসি চার্জিং বন্দুকের প্রধান ওজন: 13.2 কেজি অতিরিক্ত ওজন: 0.8 কেজি দ্রষ্টব্য: প্রধান ওজনের ওজনের মধ্যে রয়েছে ক্ল্যাম্পের ওজন, গাইড রড, স্টিলের বল বেসিন এবং চার্জিং বন্দুকের নমুনা। নমুনা বাদ দিয়ে মূল ওজনের ওজন প্রায় 4 কেজি। এছাড়াও, 10 কেজি স্টিলের বলগুলিকে ওজন ঠিক করার জন্য কনফিগার করা হয়েছে যাতে পুরো প্রধান ওজনের ওজন AC বা DC বন্দুকের সন্নিবেশ শক্তির প্রয়োজনীয়তা পূরণ করে।
অতিরিক্ত ওজন ড্রপ উচ্চতা	5 সেমি
প্রাথমিক অবস্থান সন্নিবেশ করান	যথার্থ স্লাইড এবং দীর্ঘ রৈখিক গাইড ভারবহন অবস্থান.

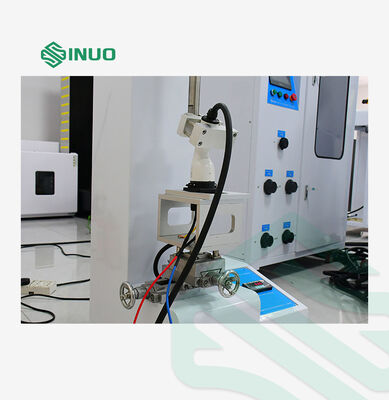

বন্দুক ফিক্সচার চার্জিং	ক্ল্যাম্পিং হ্যান্ডেল, সামঞ্জস্যযোগ্য দিক, যাতে বন্দুকের মাথাটি উল্লম্বভাবে নীচের দিকে থাকে।

EV চার্জিং ইনলেট ইনসার্টেশন ইমপ্যাক্ট পরিদর্শনের জন্য IEC 62196‑3:2026 ক্লজ 16.16 দ্বারা 5cm থেকে 0.8kg ওজনের মুক্ত পতনকে সংজ্ঞায়িত করা হয়েছে এবং SNQC1013A হল এই স্ট্যান্ডার্ড পরীক্ষাটি বাস্তবায়নের জন্য নিবেদিত পরীক্ষক৷ যখন ব্যবহারকারীরা চার্জিং বন্দুক প্লাগ ইন করে তখন কম ওজন জড়তার প্রভাবকে অনুকরণ করে, চার্জিং বন্দুকটি প্রভাবের পরে সম্পূর্ণ যোগাযোগের অবস্থানে লক করতে পারে কিনা তা যাচাই করে। এই স্ট্যান্ডার্ডাইজড ড্রপ টেস্ট বাদ দিলে চার্জিংয়ের সময় অসম প্লাগ-ইন প্রতিরোধ, খারাপ যোগাযোগ এবং তাপীয় ঝুঁকি আনবে, যার ফলে সার্টিফিকেশন ব্যর্থতা এবং বিক্রয়োত্তর নিরাপত্তা সমস্যা হবে, তাই SNQC1013A হল চার্জিং ইনলেট ইনসার্টেশন সম্পত্তি যাচাই করার জন্য অপরিহার্য মান নিয়ন্ত্রণ সরঞ্জাম।
