1J To 4J Steel Ball Impact Testing Equipment For EV Connector Mechanical Strength Verification

1J To 4J Steel Ball Impact Testing Equipment For EV Connector Mechanical Strength Verification

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN2202
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 10 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

উত্তোলন পদ্ধতি:

বৈদ্যুতিক

প্রভাব শক্তি:

1J, 2J, 3J, 4J

ড্রপ উচ্চতা পরিসীমা:

0.4-1.5 মি, সামঞ্জস্যযোগ্য

কমপ্লায়েন্স স্ট্যান্ডার্ড:

IEC 62196-1:2022 ক্লজ 26.2, চিত্র 18, টেবিল 13

পরীক্ষার মোড:

উল্লম্ব ড্রপ প্রভাব / অনুভূমিক প্রভাব সুইং

প্রভাব ইস্পাত বল:

50.8 মিমি ব্যাস, 0.535 কেজি, রিং সহ

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠ

যোগানের ক্ষমতা:

প্রতি মাসে 10 সেট

বিশেষভাবে তুলে ধরা:

1J to 4J steel ball impact tester

EV connector mechanical strength tester

steel ball impact testing equipment

পণ্যের বর্ণনা

1J To 4J Steel Ball Impact Testing Equipment For EV Connector Mechanical Strength Verification

Product Overview

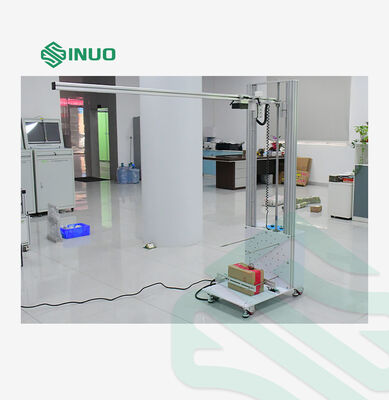

The steel ball impact device complies with IEC 62196-1:2022 Clause 26.2, Figure 18, Table 13. It is designed to verify the mechanical strength of EV accessories, ensuring they possess sufficient robustness to withstand stresses encountered during installation and regular use.

This instrument supports two test modes: vertical free-fall impact and swing horizontal impact. It features precise measurement, a reasonable structure, and easy operation, making it an ideal testing solution for laboratories, certification bodies, and manufacturers.

Technical Parameters

Drop Height Range	0.4–1.5m, adjustable

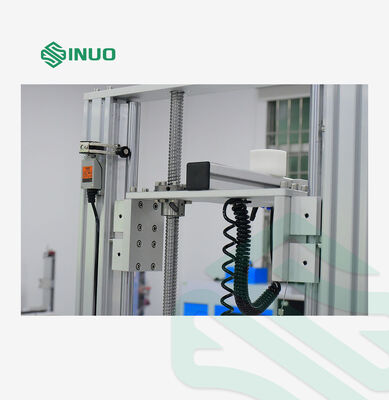

Lifting Method	Electric
Test Modes	Vertical drop impact / Swing horizontal impact

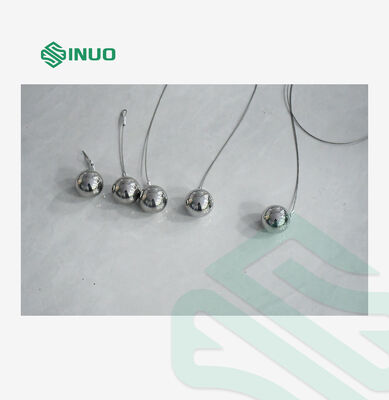

Impact Steel Balls for Vertical Drop Impact	50.8mm with ring, 0.535kg (1 piece); impact energy: 1J, 2J, 3J, 4J (adjustable via suspension wire length)
Impact Steel Balls for Swing Horizontal Impact	50.8mm with ring, 0.535kg (4 pieces); impact energy: 1J, 2J, 3J, 4J (fixed by suspension wire length)
Impact energy for ball impact test
Impact method

Why do EV connectors need steel ball impact testing?

EV connectors are exposed to accidental impacts during installation, transportation, and daily use. The ball impact test verifies that the connector housing and internal components have sufficient mechanical strength to withstand these shocks without cracking, breaking, or failing.

As required by IEC 62196-1:2022, the test uses a standard steel ball (0.535kg) to apply impact energies from 1J to 4J, matching the rated current of the connector. Our SN1206B Steel Ball Impact Device supports both vertical free-fall and swing horizontal impact modes to fully meet these standard requirements.
