700kgf বল এবং 600mm টেবিল সহ সাইন এবং র্যান্ডম ভাইব্রেশন টেস্ট সিস্টেম

কম্পন পরীক্ষার সময় গ্রাহকরা সাধারণত কোন অ্যাপ্লিকেশন চ্যালেঞ্জগুলির সম্মুখীন হন?

কম্পন পরীক্ষার মূল চ্যালেঞ্জ হ'ল GB, GJB, MIL, IEC, এবং অন্যান্য সহ আন্তর্জাতিক মানগুলির সাথে সম্মতি নিশ্চিত করার সাথে সাথে পরিবহন, ফ্লাইট বা প্রকৃত অপারেশনের সময় পণ্যগুলি যে জটিল পরিবেশগুলি অনুভব করতে পারে, যেমন সাইন সুইপ, এলোমেলো কম্পন এবং শক পরিস্থিতিগুলিকে বাস্তবসম্মতভাবে অনুকরণ করা যায়৷

একই সময়ে, অনেক গ্রাহক তাদের নির্দিষ্ট পরীক্ষার শর্তাবলী, যেমন ফ্রিকোয়েন্সি পরিসীমা, ত্বরণ স্তর এবং পেলোড প্রয়োজনীয়তা অনুসারে উপযুক্ত সরঞ্জামগুলি কীভাবে নির্বাচন করবেন তা নিশ্চিত নয়।

এই সমাধানটি VT60 উল্লম্ব সম্প্রসারণ টেবিল এবং HG60 অনুভূমিক স্লিপ টেবিলের সাথে A07S23 ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার, LA07K ডিজিটাল সুইচিং পাওয়ার অ্যামপ্লিফায়ার এবং VCSusb-2 কন্ট্রোলারের মূল সমন্বয়ের উপর ভিত্তি করে। এটি আপনার প্রয়োজনীয় 1-4500 Hz সাইন সুইপ, এলোমেলো কম্পন এবং শক টেস্টিং প্রয়োজনীয়তাগুলিকে সম্পূর্ণরূপে কভার করতে পারে, যখন 700 kgf সাইন ফোর্স এবং একটি 600 × 600 মিমি টেবিল প্রদান করে।

সমস্ত ডিজাইন প্রধান আন্তর্জাতিক মান যেমন GB, MIL, এবং IEC মেনে চলে এবং দক্ষ কুলিং, একাধিক সুরক্ষা সুরক্ষা ফাংশন এবং স্বয়ংক্রিয় রিপোর্ট তৈরির বৈশিষ্ট্যগুলির সাথে সজ্জিত।

ভাইব্রেশন সিস্টেমের মূল নকশা কি?

চাবিকাঠি ইলেক্ট্রোম্যাগনেটিক শেকার এবং এর চলমান উপাদানগুলির কাঠামোগত নকশার মধ্যে রয়েছে।

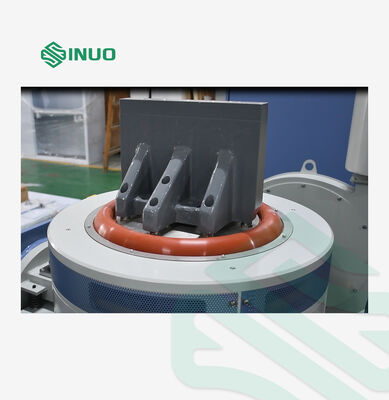

A07S23 ইলেক্ট্রোডাইনামিক শেকার আমরা নিম্নলিখিত মূল বৈশিষ্ট্যগুলি সরবরাহ করি:

• ফোর্স রেটিং
  • সাইন ফোর্স: 700 kgf
  • এলোমেলো শক্তি: 600 kgf
  • শক ফোর্স: 1200 kgf

• বড় স্থানচ্যুতি ক্ষমতা
  • সর্বোচ্চ স্থানচ্যুতি: 51 মিমি পিপি
  • বড়-প্রশস্ততা পরীক্ষার জন্য উপযুক্ত

• উচ্চ-ফ্রিকোয়েন্সি প্রতিক্রিয়া
  • ফ্রিকোয়েন্সি পরিসীমা: 1-4500 Hz

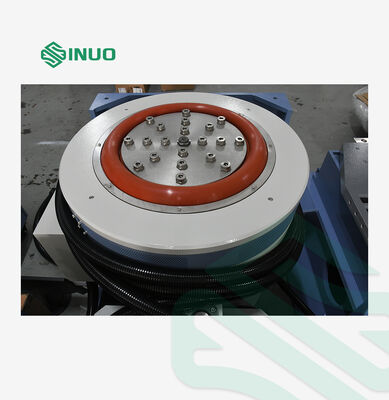

• মুভিং কয়েল ডিজাইন
  • ব্যাস: 230 মিমি
  • ওজন: মাত্র 7 কেজি
  • লাইটওয়েট গঠন চমৎকার উচ্চ ফ্রিকোয়েন্সি কর্মক্ষমতা নিশ্চিত করে
  • ঢালাই এবং নির্ভুল ম্যানুয়াল যন্ত্র ব্যবহার করে নির্মিত
  • ফটোইলেকট্রিক লোড সমর্থন সিস্টেম এবং দ্বৈত-ভারবহন অক্ষীয় নির্দেশিকা দিয়ে সজ্জিত
  • কার্যকরভাবে তির্যক কম্পন হ্রাস করে এবং স্থায়িত্ব উন্নত করে

• অনুমোদনযোগ্য উদ্ভট মুহূর্ত
  • 300 N·m
  • উদ্ভট লোড ইনস্টলেশনের জন্য উপযুক্ত

• ম্যাগনেটিক লিকেজ
  • <10 গাউস
  • উচ্চ অপারেশনাল নিরাপত্তা

শেকার নিজে ছাড়াও, একটি সম্পূর্ণ পরীক্ষার সমাধানের জন্য কোন সমর্থনকারী সিস্টেমগুলি প্রয়োজন?

একটি সম্পূর্ণ কম্পন পরীক্ষার সিস্টেমের অন্তত নিম্নলিখিত উপাদানগুলির প্রয়োজন:

1. LA07K ডিজিটাল সুইচিং পাওয়ার অ্যামপ্লিফায়ার

• আউটপুট শক্তি: 7 KVA
• দক্ষতা: ≥90%
• আইজিবিটি প্রযুক্তির উপর ভিত্তি করে
• সিই অনুগত
• সংকেত থেকে শব্দ অনুপাত: ≥65 dB
• শব্দের মাত্রা: ≤70 ডিবি

2. B402S কুলিং ব্লোয়ার (সাইলেন্সার সহ)

• শক্তি: 4 কিলোওয়াট
• বায়ুপ্রবাহ: 40.8 m³/মিনিট

শেকার বডি গ্রহণ করে:

• মধুচক্র বায়ুপ্রবাহ চ্যানেল
• দ্বৈত-স্তর বিভক্ত বায়ুপ্রবাহ নালী

এটি উল্লেখযোগ্যভাবে কুলিং দক্ষতা উন্নত করে।

3. দুটি সম্প্রসারণ প্ল্যাটফর্ম প্রদান করা হয়েছে

VT60 উল্লম্ব সম্প্রসারণ টেবিল

• আকার: 600 × 600 মিমি
• উপাদান: ম্যাগনেসিয়াম-অ্যালুমিনিয়াম খাদ
• হার্ড anodized পৃষ্ঠ
• M8 স্টেইনলেস স্টীল থ্রেড সন্নিবেশ দিয়ে সজ্জিত
• 2000 Hz পর্যন্ত ব্যবহারযোগ্য ফ্রিকোয়েন্সি
• ওজন: প্রায় 45 কেজি

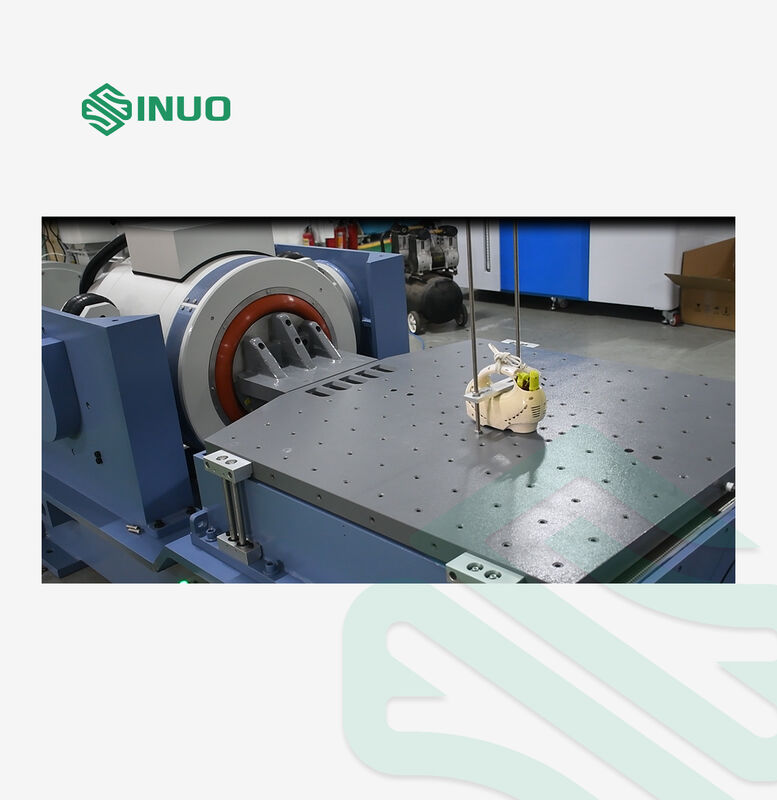

HG60 অনুভূমিক স্লিপ টেবিল

• আকার: 600 × 600 মিমি
• প্রাকৃতিক গ্রানাইট বেস এবং স্বাধীন তেল সরবরাহ ব্যবস্থা দিয়ে সজ্জিত
• উচ্চ উল্টানো মুহূর্ত প্রতিরোধের প্রদান করে
• এছাড়াও 2000 Hz পর্যন্ত অপারেশন সমর্থন করে

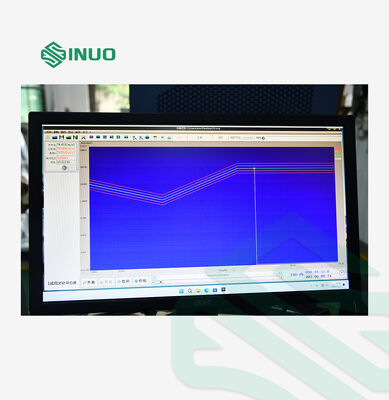

4. VCSusb-2 ডিজিটাল ভাইব্রেশন কন্ট্রোলার + সার্ভো প্রোটেকশন সিস্টেম

কন্ট্রোলার বৈশিষ্ট্য

• 2 ইনপুট / 1 আউটপুট চ্যানেল
• 32-বিট ফ্লোটিং-পয়েন্ট ডিএসপি
• 24-বিট ADC/DAC
• গতিশীল পরিসীমা >90 dB
• সমর্থন করে:
  • সাইন টেস্টিং
  • এলোমেলো কম্পন
  • ক্লাসিক্যাল শক টেস্টিং
• চীনা এবং ইংরেজিতে Word/PDF রিপোর্টের এক-ক্লিক প্রজন্ম

সার্ভো সুরক্ষা ফাংশন

এর রিয়েল-টাইম পর্যবেক্ষণ:

• তাপমাত্রা
• বায়ুর চাপ
• অতিরিক্ত স্থানচ্যুতি
• ওভার-ভোল্টেজ
• ওভার-কারেন্ট
• ফেজ ক্ষতি

সরঞ্জাম এবং পরীক্ষার নমুনা উভয়ের নিরাপত্তা নিশ্চিত করা।

ফটোইলেকট্রিক অটো-সেন্টারিং সিস্টেম

লোড এবং আনলোড করার সময় ভারসাম্য বজায় রাখতে স্বয়ংক্রিয়ভাবে চলন্ত কয়েলের অবস্থান সামঞ্জস্য করে।

প্রকৃত কর্মক্ষমতা কি স্তর এই সিস্টেম অর্জন করতে পারে?
