IEC 62196-1 EV সংযোগকারী সার্ভো ড্রাইভ সহ যান্ত্রিক স্থায়িত্ব পরীক্ষা মেশিন

IEC 62196-1 EV সংযোগকারী সার্ভো ড্রাইভ সহ যান্ত্রিক স্থায়িত্ব পরীক্ষা মেশিন

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SNQC1005A
MOQ: 1
মূল্য: Customized
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: প্রতি মাসে 10 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
ফিক্সচার:
X/Y/Z 3-অক্ষ সামঞ্জস্যযোগ্য, GB/US/EUR AC/DC সংযোগকারীর জন্য সর্বজনীন
পরীক্ষার গতি:
0-1100 মিমি/সেকেন্ড (টাচস্ক্রিনে প্রিসেটযোগ্য)
পরীক্ষা স্ট্রোক:
0-150 মিমি (প্রিসেটযোগ্য)
পরীক্ষা চক্র:
0-999999 বার (প্রিসেটেবল, অটো স্টপ)
প্লাগ/ প্রত্যাহার হার:
0-10 বার/মিনিট (প্রিসেটযোগ্য)
কন্ট্রোল সিস্টেম:
Mitsubishi PLC + 7-ইঞ্চি রঙিন টাচস্ক্রিন HMI
ফোর্স মনিটরিং:
0-500N বল সেন্সর; রিয়েল-টাইম বল বক্ররেখা প্রদর্শন
স্বয়ংক্রিয় ফ্লিপ:
সমাধান ডিপ পরীক্ষার জন্য 90° স্বয়ংক্রিয় ফ্লিপ (0-600 সেকেন্ড ধরে রাখার সময়)
প্যাকেজিং বিবরণ:
পাতলা পাতলা কাঠ
যোগানের ক্ষমতা:
প্রতি মাসে 10 সেট
বিশেষভাবে তুলে ধরা:

আইইসি ৬২১৯৬-১ ইভি সংযোগকারী পরীক্ষার যন্ত্র

,

সার্ভো ড্রাইভ সহ ইভি সংযোগকারী স্থায়িত্ব পরীক্ষক

,

গ্যারান্টি সহ বৈদ্যুতিক যানবাহন পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা
IEC 62196-1 EV সংযোগকারী সার্ভো ড্রাইভ সহ যান্ত্রিক স্থায়িত্ব পরীক্ষা মেশিন

পণ্যের সংক্ষিপ্ত বিবরণ

এই পরীক্ষা মেশিন বিশেষভাবে সঞ্চালন করার জন্য ডিজাইন করা হয় ব্রেকিং ক্যাপাসিটি টেস্ট এবং স্বাভাবিক অপারেশন টেস্ট বৈদ্যুতিক যানবাহনের চার্জিং ইন্টারফেসের জন্য, শিল্প প্লাগ, সকেট এবং কপলারের জন্য। এটি বৈদ্যুতিক আনুষাঙ্গিকগুলি পুনরাবৃত্তি যান্ত্রিক প্রতিরোধ করতে পারে কিনা তা যাচাই করেঅতিরিক্ত পরিধান ছাড়াই স্বাভাবিক ক্রিয়াকলাপের সময় বৈদ্যুতিক এবং তাপীয় চাপ, বিকৃতি বা অন্যান্য ক্ষতিকারক প্রভাব, যাতে পণ্য নির্ভরযোগ্যতা এবং সেবা জীবন বৈধতা। সরঞ্জাম একটি servo মোটর ড্রাইভ প্রক্রিয়া পুনরাবৃত্তি plugging এবং disconnecting কর্ম উপলব্ধি করতে ব্যবহার করে;এটি ব্রেকিং ক্যাপাসিটি টেস্টিংয়ের জন্য একটি বাহ্যিক লোড সমর্থন করে. সমস্ত পরীক্ষার পরামিতি সহ চালু / বন্ধ সময়, পরীক্ষার গতি, স্ট্রোক এবং কোণ টাচস্ক্রিন প্যানেলের মাধ্যমে প্রিসেট করা যেতে পারে।

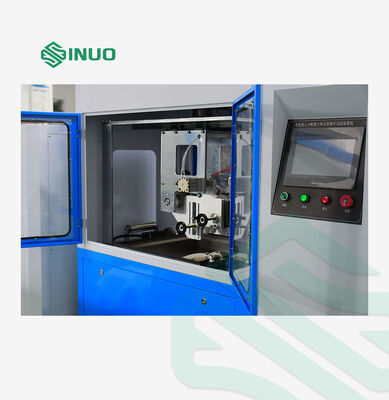

IEC 62196-1 EV সংযোগকারী সার্ভো ড্রাইভ সহ যান্ত্রিক স্থায়িত্ব পরীক্ষা মেশিন 0
সম্মতি মানদণ্ড
  • আইইসি ৬২১৯৬-১ঃ২০২২ ধারা ২২, ধারা ২৩2২৩ নং ধারা।3, চিত্র ১৫, টেবিল ৮, টেবিল ৯
  • আইইসি ৬২১৯৬-৩ঃ২০২২ ধারা ২২, ধারা ২৩
  • আইইসি ৬০৩০৯-২০১২ ধারা ২০, ধারা ২১
প্রযুক্তিগত পরামিতি
পয়েন্ট স্পেসিফিকেশন
পরীক্ষার আইটেম ব্রেকিং ক্ষমতা পরীক্ষা; স্বাভাবিক অপারেশন পরীক্ষা
পরীক্ষার নমুনা এসি/ডিসি চার্জিং বন্দুক, গাড়ির সংযোগকারী, প্লাগ, সকেট, কপলার
টেস্ট স্টেশন একক স্টেশন
নিয়ন্ত্রণ ব্যবস্থা মিটসুবিশি পিএলসি + 7-ইঞ্চি রঙিন টাচস্ক্রিন এইচএমআই
অপারেশন মোড ম্যানুয়াল / প্রোগ্রাম নিয়ন্ত্রিত
ড্রাইভ মোড প্লাগিং / ফ্লিপিং এর জন্য সার্ভো মোটর; ইন্টারলক সুইচ জন্য সহায়ক সিলিন্ডার
ফিক্সচার যান্ত্রিক clamping; X/Y/Z 3-অক্ষ নিয়মিত; GB/US/EUR মান জন্য সার্বজনীন
স্বয়ংক্রিয় ফ্লিপ 90° স্বয়ংক্রিয় ফ্লিপ; ফ্লিপ হোল্ডিং সময়ঃ 0 ¢ 600s
পরীক্ষার চক্র ০ ০৯৯৯৯৯ বার (প্রিসেট, অটো স্টপ)
ব্রেকিং ক্যাপাসিটি কন্ডাকশন টাইম 1 ¢ 999.9s (প্রিসেটযোগ্য)
প্লাগ-ইন/আউটপুট হার ০১০ বার/মিনিট (প্রিসেটযোগ্য)
টেস্ট স্ট্রোক ০১৫০ মিমি (প্রিসেটযোগ্য)
পরীক্ষার গতি ০১১০০ মিমি/সেকেন্ড (টাচস্ক্রিনে প্রিসেট করা যায়)
শক্তি পর্যবেক্ষণ ০৫০০এন ফোর্স সেন্সর; রিয়েল টাইম কার্ভ; সর্বোচ্চ ইনসেট/এক্সট্রাকশন ফোর্স প্রদর্শন
লকিং সিমুলেশন স্বয়ংক্রিয় যান্ত্রিক লকিং প্রেস ফাংশন
সলিউশন ট্যাঙ্ক ১টি সেট (আইইসি ৬২১৯৬-১ঃ২০২২ ধারা ২৩ এর জন্য)3.২ টেস্ট)
সমাধান ডিপ সেটিং ডুব সময়, ডুব সময়, শুকানোর সময়, প্লাগ চক্র সব প্রোগ্রামযোগ্য
লোড মোড বাহ্যিক লোড (SN2217-480V250A এর সাথে সামঞ্জস্যপূর্ণ)
অ্যালার্ম ফাংশন সার্কিট ব্রেক অ্যালার্ম এবং লোড অধীনে পরীক্ষা গণনা রেকর্ডিং
নিরাপত্তা সুরক্ষা গ্রাউন্ড প্রোটেকশন, শর্ট সার্কিট প্রোটেকশন, ওভারলোড প্রোটেকশন
কাঠামো ও বৈশিষ্ট্য
ইন্টিগ্রেটেড স্ট্রিপ ফ্রেম কাঠামো
প্রিসিশন বল স্ক্রু এবং টাইমিং বেল্ট সহ সার্ভো মোটর ড্রাইভ
মিটসুবিশি পিএলসি + 7-ইঞ্চি রঙিন টাচস্ক্রিন এইচএমআই
বিস্তৃত সামঞ্জস্যের জন্য 3-অক্ষ নিয়ন্ত্রিত ফিক্সচার
সমাধান ডাম্প পরীক্ষার জন্য স্বয়ংক্রিয় 90 ° ফ্লিপিং প্রক্রিয়া
রিয়েল টাইম ফোর্স মনিটরিং এবং কার্ভ প্রদর্শন
স্বয়ংক্রিয় লকিং ডিভাইস সিমুলেশন
প্রোগ্রামযোগ্য পরীক্ষার চক্র এবং অটো-স্টপ ফাংশন
অপারেটিং পরিবেশ
পাওয়ার সাপ্লাইঃ AC220V±10% / 50 ¢ 60Hz, 2kW
কাজের তাপমাত্রাঃ ০৪০°সি
আর্দ্রতাঃ ৩০%-৯০% আরএইচ
মাত্রাঃ প্রায় W1000×D750×H1200mm
ওজনঃ প্রায় ১৫০ কেজি
পণ্যের বিবরণ

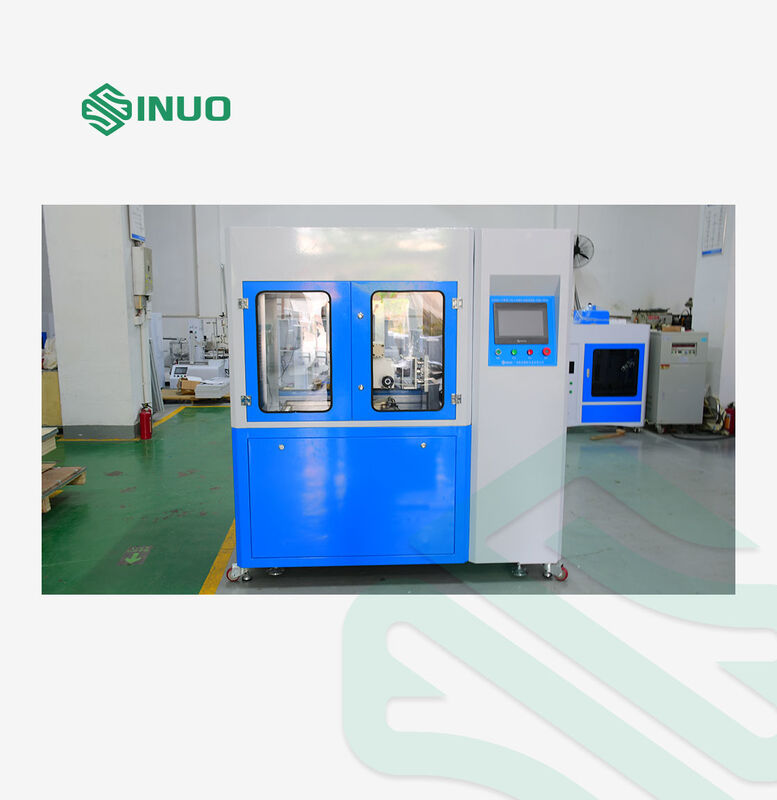

IEC 62196-1 EV সংযোগকারী সার্ভো ড্রাইভ সহ যান্ত্রিক স্থায়িত্ব পরীক্ষা মেশিন 1
