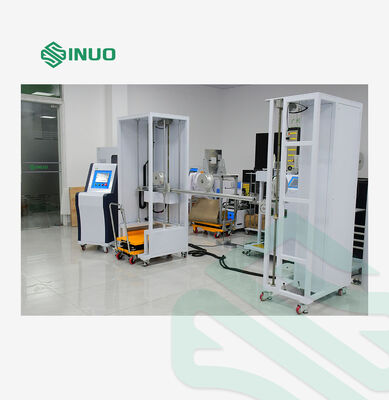

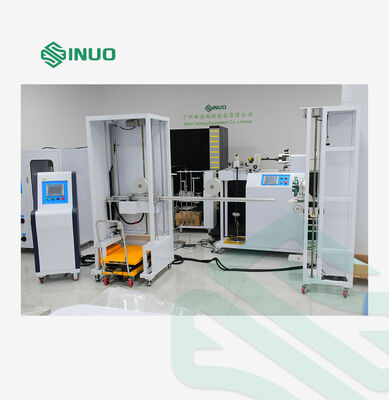

আইইসি ৬১৮৫১-২৩ ইভি এসি/ডিসি চার্জিং স্টেশনের জন্য ক্যাবল অ্যানকরেজ টান ফোর্স এবং টর্ক টেস্টিং অ্যাপারেশন

এই যন্ত্রপাতিবৈদ্যুতিক যানবাহন এসি এবং ডিসি চার্জিং স্টেশনগুলিতে কেবল অ্যাঙ্করেজ পুল ফোর্স এবং টর্ক পরীক্ষা পরিচালনার জন্য বিশেষভাবে ব্যবহৃত হয়, চার্জিং স্টেশনের ক্যাবল অ্যাঙ্করেজ বা তারের ফিক্সিং ডিভাইস কার্যকরভাবে টার্মিনালের কন্ডাক্টরগুলিকে টানা বল এবং টর্ক থেকে মুক্তি দিতে পারে কিনা তা যাচাই এবং মূল্যায়ন করতে এবং মান অনুযায়ী প্রয়োজনীয় নির্দিষ্ট প্রসার্য বল এবং টর্ক সহ্য করার ক্ষমতা পরীক্ষা করতে। সরঞ্জামগুলি স্থিতিশীল কর্মক্ষমতা এবং উচ্চ পরীক্ষার নির্ভুলতা সহ, পিএলসি স্বয়ংক্রিয় নিয়ন্ত্রণ এবং মোটর ড্রাইভ গ্রহণ করে, সম্পূর্ণরূপে ইভি চার্জিং স্টেশন ক্যাবল অ্যাঙ্করেজ নির্ভরযোগ্যতা পরীক্ষার জন্য স্ট্যান্ডার্ড পরীক্ষার প্রয়োজনীয়তা পূরণ করে।

এটি IEC 61851-23:2023 ক্লজ 11.6.102, চিত্র 110, চিত্র 111 এবং সারণি 114 অনুযায়ী ডিজাইন ও তৈরি করা হয়েছে।

পরীক্ষার বিষয়বস্তু	EV চার্জিং স্টেশন কেবল টান এবং টর্ক পরীক্ষা

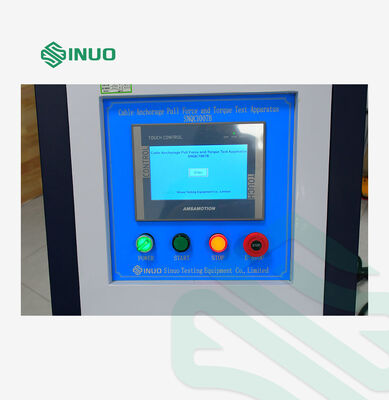

নিয়ন্ত্রণ অপারেশন মোড	পিএলসি স্বয়ংক্রিয় নিয়ন্ত্রণ, স্পর্শ পর্দা অপারেশন
ড্রাইভ মোড	বৈদ্যুতিক
টান প্রয়োগ করুন	160N, 200N, 240N, 250N, 500N স্পেসিফিকেশন পূরণ করুন, ওজনের সুপারপজিশন দ্বারা উপলব্ধি করুন
টর্ক প্রয়োগ করুন	0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m স্পেসিফিকেশন পূরণ করুন, ওজনের সুপারপজিশন দ্বারা উপলব্ধি করা হয়েছে

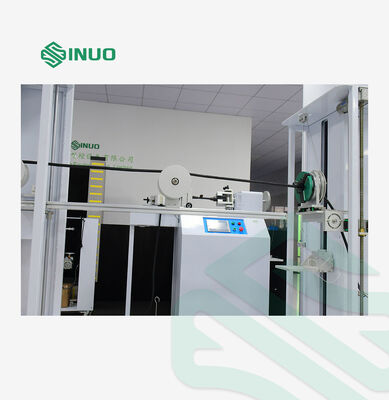

টর্ক চাকা	R100mm(Ф200mm) ±0.5mm
প্রসার্য ফ্রিকোয়েন্সি	1 বার/সেকেন্ড, প্রকৃত টান সময় বৈদ্যুতিক সংকেত দ্বারা সনাক্ত করা হয়
সাইকেল টানুন	1-999999 চক্র, পূর্বনির্ধারিত হতে পারে, ডিফল্ট হল 100±1 চক্র
টর্ক প্রয়োগের সময়	0-99H59M59S, প্রিসেট করা যেতে পারে
পাওয়ার ব্যর্থতা সুরক্ষা	পাওয়ার অফ ডাটা স্টোরেজ মেমরি ফাংশন সহ
ফিক্সচার	ইউনিভার্সাল ক্ল্যাম্প, এক সেট
ওজন মেলা নির্বাচন টেবিল
অতিরিক্ত কনফিগারেশন	সরঞ্জামটিতে 500 থেকে 1200 মিমি (অর্থাৎ, তারের আউটলেট অবস্থান) এর মধ্যে একটি সামঞ্জস্যযোগ্য ফিক্সচার উচ্চতা রয়েছে, এটি বিভিন্ন তারের আউটলেট অবস্থানের সাথে চার্জিং স্টেশনগুলির পরীক্ষার প্রয়োজনীয়তা পূরণ করতে দেয়৷

• পিএলসি নিয়ন্ত্রণ + মোটর ড্রাইভ
• ওজনের মাধ্যমে স্থিতিশীল টানা বল; ওজন + টর্ক আর্ম সমন্বয় মাধ্যমে ঘূর্ণন সঁচারক বল
• পূর্বনির্ধারিত টানা চক্র এবং টর্ক পরীক্ষার সময়কাল; সমাপ্তির পরে স্বয়ংক্রিয় স্টপ
• EV চার্জিং সংযোগকারী তারের পরীক্ষা-পরবর্তী সর্বাধিক অনুমোদিত স্থানচ্যুতি মান সীমা মেনে চলে
• বিভিন্ন দৈর্ঘ্যের চার্জিং তারের সাথে সজ্জিত চার্জিং স্টেশন নমুনার সাথে সামঞ্জস্যপূর্ণ

• পাওয়ার সাপ্লাই: AC220V±10% / 50–60Hz, 1kW
• কাজের তাপমাত্রা: 0-40 ℃
• আর্দ্রতা: 30%-90% RH
• মাত্রা: প্রায়। W4000×D600×H1850mm
• ওজন: প্রায় 300 কেজি
