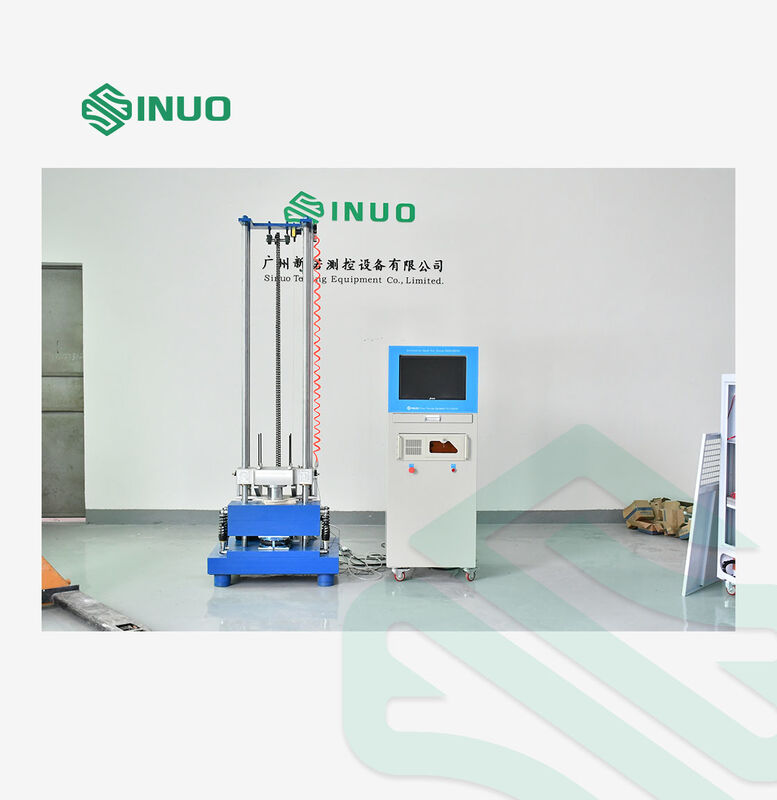

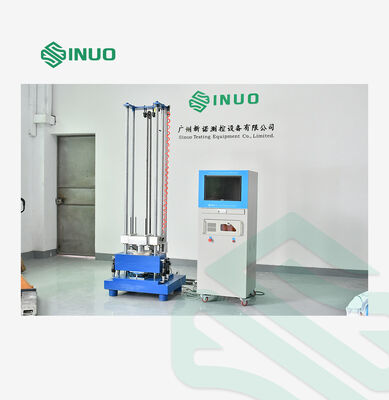

ইলেক্ট্রনিক্সের জন্য আইইসি-৬০,০৬০-২-২৭ অনুবর্তী যান্ত্রিক শক টেস্টার

ইলেক্ট্রনিক্সের জন্য আইইসি-৬০,০৬০-২-২৭ অনুবর্তী যান্ত্রিক শক টেস্টার

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN558-HSKT50
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 5 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

সর্বোচ্চ লোড:

50 কেজি

সর্বোচ্চ ত্বরণ:

15-650 গ্রাম

নাড়ি সময়কাল:

1.5–30ms

ইনপুট চ্যানেল:

2টি চ্যানেল

পাওয়ার সাপ্লাই:

একক-ফেজ 220V ±10%

সংকুচিত বায়ু:

০.৫–০.৮ এমপিএ

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠ

যোগানের ক্ষমতা:

প্রতি মাসে 5 সেট

বিশেষভাবে তুলে ধরা:

আইইসি-৬০০৬৮-২-২৭-এর সাথে সামঞ্জস্যপূর্ণ শক পরীক্ষক

ইলেকট্রনিক্সের জন্য যান্ত্রিক শক পরীক্ষক

ইভি ব্যাটারি শক পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা

ইলেকট্রনিক্সের জন্য IEC-60068-2-27 কমপ্লায়েন্ট মেকানিক্যাল শক টেস্টার

সম্মত মান:

IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883, ইত্যাদি মেনে চলে।

পণ্যের তথ্য:

এই মেশিনটি প্রধানত ইলেকট্রনিক পণ্য, মহাকাশ, সামুদ্রিক, স্বয়ংচালিত উপাদান এবং পরিবহনের মতো ক্ষেত্রগুলিতে শক প্রতিরোধ পরীক্ষার জন্য উপযুক্ত। একটি ওয়েভফর্ম জেনারেটরের সাথে, এটি হাফ-সাইন শক পরীক্ষা করতে পারে।

সিস্টেমের গঠন

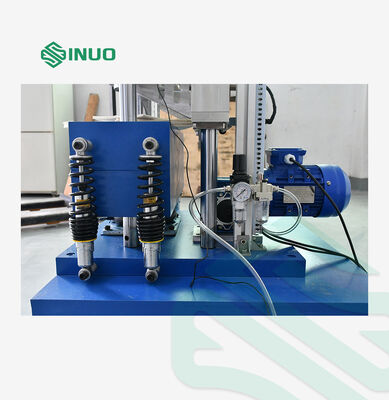

লিফটিংয়ের জন্য বৈদ্যুতিক উল্লম্ব শক পরীক্ষা সিস্টেমে চারটি অংশ রয়েছে: শক টেবিল বডি, মোটর, পরিমাপ নিয়ন্ত্রণ ব্যবস্থা এবং ওয়েভফর্ম জেনারেটর। সিস্টেমের গঠন চিত্রটি নিম্নরূপ:

কার্যপ্রণালী

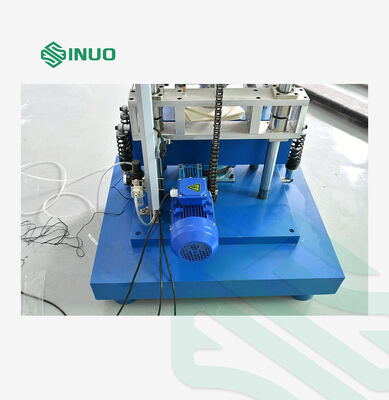

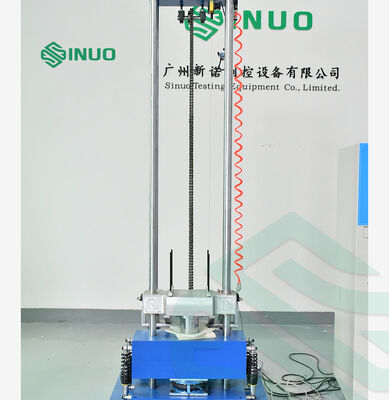

মোটর একটি চেইন চালায় যা টেবিলটিকে একটি পূর্বনির্ধারিত উচ্চতায় তোলে। তারপর টেবিলটি অবাধে পড়ে এবং শক ওয়েভফর্ম তৈরি করতে ওয়েভফর্ম জেনারেটরের সাথে সংঘর্ষ করে।

ডিজাইন স্কিম্যাটিক

সম্পর্কিত বেগ পরিবর্তন (গণনার সূত্র)

হাফ সাইন (হাফ-সাইন ওয়েভ): △v=0.636AD×10^-3

ট্র্যাপিজয়েডাল : △v=0.5AD×10^-3

সও টুথ : △v=0.9AD×10⁻³

A = পিক অ্যাক্সিলারেশন (g)

D = শক পালস ডিউরেশন (ms)

পিক অ্যাক্সিলারেশন বনাম পালস ডিউরেশন টেবিল
পিক অ্যাক্সিলারেশন A (gn)	5	15	30	30	30	50	50	100	100	200	200	500	1000	1500	3000
পালস ডিউরেশন D (ms)	30	11	18	11	6	11	3	11	6	6	3	1	1	0.5	0.2

প্রযুক্তিগত পরামিতি:

প্ল্যাটফর্মের আকার	500×500 মিমি
প্ল্যাটফর্ম উপাদান	উচ্চ-শক্তির অ্যালুমিনিয়াম অ্যালয়
সর্বোচ্চ লোড	50 কেজি
পিক অ্যাক্সিলারেশন	15—650 g
পালস ডিউরেশন	1.5—30ms
টেবিলটপের অ্যাক্সিলারেশন অসমতা	≤20%
টেবিলটপের ট্রান্সভার্স অনুপাত	≤30%
অ্যাক্সিলারেশন ও পালস টলারেন্স	≤20%
বেগ পরিবর্তন টলারেন্স	≤15%
সরঞ্জামের মাত্রা	950 × 1250 × 2250 মিমি
সরঞ্জামের ওজন	2500 কেজি
পরিমাপ ব্যবস্থা
ইনপুট চ্যানেল	2
স্যাম্পলিং রেট	192KHz
ইনপুট টাইপ	ভোল্টেজ / চার্জ
ভোল্টেজ রেঞ্জ	-10V ~+10V
কাপলিং মোড	AC,DC,ICP
শক ওয়েভফর্ম	হাফ-সাইন
যোগাযোগ ইন্টারফেস	USB2.0
সমর্থিত মান	GB , GJB, MIL-STD, ব্যবহারকারী-সংজ্ঞায়িত কাস্টম মান
অপারেটিং সিস্টেম	Microsoft Windows7/10
সিস্টেম অ্যাক্সিলারেশন সেন্সর
ব্র্যান্ড	YMK
আউটপুট টাইপ	চার্জ মোড
সংবেদনশীলতা:	3.93pC/g
ফ্রিকোয়েন্সি রেঞ্জ	0.5—12KHz
অ্যাক্সিলারেশন রেঞ্জ	±2500g
অপারেটিং পরিবেশ	-40~ +160℃
অতিরিক্ত স্পেসিফিকেশন
পাওয়ার সাপ্লাই	একক-ফেজ 220V ±10%
সংকুচিত বায়ু	0.5—0.8Mpa
তাপমাত্রা	RT～40℃
আর্দ্রতা	25℃＜85RH％
