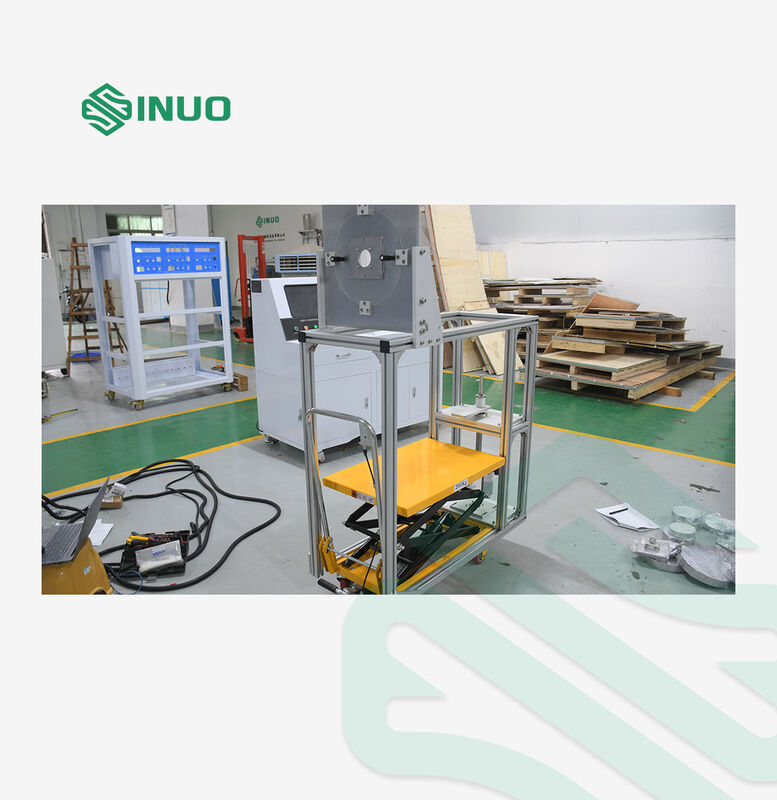

আইইসি ৬২১৯৬-১ কমপ্লায়েন্ট ইভি চার্জিং ইন্টারফেস মেকানিক্যাল লোড ও কানেক্টর টেস্ট মেশিন

স্ট্যান্ডার্ডঃআইইসি ৬২১৯৬-১ অনুযায়ীঃ2022.

নমুনা এবং সীমাবদ্ধতাঃচার্জিং ইন্টারফেস।

প্রয়োগঃ

চার্জিং ইন্টারফেসের কাঠামোটি চার্জিং বন্দুকটি সহজেই সন্নিবেশ করানো এবং অপসারণ করা উচিত এবং স্বাভাবিক ব্যবহারের সময় চার্জিং বন্দুকটি সকেট থেকে বেরিয়ে যাওয়া উচিত নয়।চেক করুন যে চার্জিং বন্দুকটি অ্যাপ্লায়েন্স সকেট থেকে বের করার জন্য সর্বাধিক শক্তি প্রয়োজনীয় মান দ্বারা নির্দিষ্ট পরিসীমা মধ্যে রয়েছে কিনাএটি পরীক্ষা করার জন্যও ব্যবহার করা হয় যে চার্জিং বন্দুকটি যন্ত্রের সকেটটিতে সন্নিবেশ করানোর জন্য সর্বাধিক শক্তি প্রয়োজনীয় কিনা তা স্ট্যান্ডার্ড দ্বারা নির্দিষ্ট পরিসরের মধ্যে রয়েছে।

পরীক্ষার নীতিঃ

সকেটটির সর্বাধিক টান-আউট শক্তিঃ স্ট্যান্ডার্ড দ্বারা নির্দিষ্ট সর্বাধিক টান-আউট শক্তি প্রয়োগ করুন (মূল ওজন, অতিরিক্ত ওজন, হুক (ক্ল্যাম্পিং ডিভাইস) এর মোট শক্তি),এবং টেস্ট প্লাগ) টেস্ট প্লাগ, এবং প্লাগটি সকেট থেকে বেরিয়ে আসতে হবে।

চার্জিং বন্দুককে সকেটটিতে ঢোকানোর জন্য শক্তিঃ চার্জিং বন্দুককে উল্লম্বভাবে নীচে রাখুন, চার্জিং বন্দুকের উপর স্ট্যান্ডার্ড অনুযায়ী প্রধান ওজন স্থাপন করুন এবং তারপরে একটি 0 ব্যবহার করুন।প্রধান ওজন প্রভাবিত করার জন্য একটি উচ্চতা 5cm থেকে অবাধে ড্রপ 8kg ওজন. চার্জিং বন্দুকটি সংযোগের প্রয়োজনীয় অবস্থানে সকেটটিতে ঢোকানো উচিত।

কাঠামো এবং বৈশিষ্ট্যঃ

এই ডিভাইসটি শীর্ষ প্লেটের নীচে ইনস্টল করা ক্ল্যাম্পিং ডিভাইস, প্রধান ওজন F, অতিরিক্ত ওজন G এবং পরীক্ষার প্লাগ C গুলির সমন্বয়ে গঠিত। এই ডিভাইসের ফ্রেমটি GB/T20234 এর সাথে সামঞ্জস্যপূর্ণ।1 চিত্র 5 এবং GB11918.4 চিত্র ১০২, একটি অনুভূমিক চার্জিং ইন্টারফেস যান্ত্রিক লোড পরীক্ষা, লকিং ডিভাইস পরীক্ষা এবং সন্নিবেশ এবং প্রত্যাহার শক্তি পরীক্ষা সহ।

নোটঃ

নিয়মিত ক্ল্যাম্প ব্যবহার করা হয়, যা উল্লম্ব এবং অনুভূমিক দিকের মধ্যে স্যুইচ করা যেতে পারে, এবং সব ধরণের পণ্যগুলি ক্ল্যাম্প করতে পারে; ডি ক্ল্যাম্পটি একটি ঝুলন্ত রিং দ্বারা প্রতিস্থাপিত হয়,কোনটি কাজ করার জন্য বেশি সুবিধাজনক; প্রধান ওজন সরাসরি counterweighted হয়, একটি bracket প্রয়োজন ছাড়া।

ব্যবহারের পরিবেশঃকাজের তাপমাত্রা 5-35°C, আর্দ্রতা 30%-90%.

পরীক্ষার স্টেশন	একক স্টেশন
গ্যাজ কনফিগারেশন	S136 থেকে তৈরি, পিন ন্যূনতম মান আকার, সহনশীলতা ± 0.01mm, দূরত্ব ± 0.05mm, এবং মসৃণতা 0.8um হয় গজ ঐচ্ছিক
পরীক্ষার আইটেম	7.11.8: চার্জিং ইন্টারফেস যান্ত্রিক লোড পরীক্ষা 7.15.1.1: লকিং ডিভাইসের পরীক্ষা 7.17: প্লাগ এবং টান শক্তি পরীক্ষা
চার্জিং ইন্টারফেসের প্রধান প্রযুক্তিগত পরামিতি
টেস্ট লেআউটের অঙ্কন
পরীক্ষার সময়কাল	৬০ এর দশকে, হাইড্রোলিক সিলিন্ডারটি প্যালেটকে ওজন বাড়াতে এবং নামাতে চালিত করে, এবং সময়টি ম্যানুয়ালি নিয়ন্ত্রিত হয়।
পরীক্ষার ফ্রিকোয়েন্সি	৪ বার, হরিজোন্টাল অক্ষের চারপাশে ৯০ ডিগ্রি প্রতিটি দিক দিয়ে একবার, ম্যানুয়ালি
পরীক্ষার লোড নির্বাচন
যান্ত্রিক লোড ওজন কনফিগারেশন	165: 148.5N প্রধান ওজন x1 + 16.5N অতিরিক্ত ওজন x1; 300N: 270N প্রধান ওজন x1 + 30N অতিরিক্ত ওজন x1; 440N: 396N প্রধান ওজন x1 + 44N অতিরিক্ত ওজন x1; 660N: 594N প্রধান ওজন x1 + 66N অতিরিক্ত ওজন x1; 750N: 675N প্রধান ওজন x1 + 75N অতিরিক্ত ওজন x1; দ্রষ্টব্যঃ প্রধান ওজনের ওজন হুকের ওজন অন্তর্ভুক্ত করে এবং ওজনের ওজন সুপারপোজেশন এবং সমন্বয় দ্বারা উপলব্ধ।
লকিং ডিভাইস পরীক্ষার প্রধান প্রযুক্তিগত পরামিতি
পরীক্ষার সময়কাল	৬০ এর দশকে, হাইড্রোলিক সিলিন্ডারটি প্যালেটকে ওজন বাড়াতে এবং বাড়াতে চালিত করে, এবং সময়টি ম্যানুয়ালি নিয়ন্ত্রিত হয়।
টেস্ট লেআউটের অঙ্কন
ইনসেট এবং এক্সট্রাকশন ফোর্স টেস্টের প্রধান প্রযুক্তিগত পরামিতি
সন্নিবেশ বল পরীক্ষার বিন্যাস চিত্র
সন্নিবেশ শক্তি ওজন কনফিগারেশন	এসি চার্জিং বন্দুকের প্রধান ওজনঃ ৯.২ কেজি ডিসি চার্জিং বন্দুকের প্রধান ওজনঃ ১৩.২ কেজি অতিরিক্ত ওজনঃ ০.৮ কেজি দ্রষ্টব্যঃ প্রধান ওজনের ওজনের মধ্যে ক্ল্যাম্প এবং গাইড রডের ওজন অন্তর্ভুক্ত রয়েছে। ওজনের ওজন সুপারপোজেশন এবং সমন্বয় দ্বারা অর্জন করা হয়।
পরীক্ষা	পরীক্ষার সময়, লকিং ডিভাইস খোলা প্রয়োজন
টেনে আনার শক্তি ওজন কনফিগারেশন	এসি চার্জিং বন্দুকঃ 100N (90N+10N) ডিসি চার্জিং বন্দুকঃ 140N (126N+14N) 1.০ কেজি
