ইইসি ৬১৮৫১-২৩ ইভি চার্জিং স্টেশনের জন্য কেবল অ্যাঙ্কোরেজ পুল ও টর্ক টেস্ট মেশিন

ইইসি ৬১৮৫১-২৩ ইভি চার্জিং স্টেশনের জন্য কেবল অ্যাঙ্কোরেজ পুল ও টর্ক টেস্ট মেশিন

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	Snqc1007b
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 5 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

প্রয়োগ করুন:

160n, 200n, 240n, 250n, 500n স্পেসিফিকেশন পূরণ করুন, ওজনের সুপারপজিশন দ্বারা উপলব্ধ

টর্ক প্রয়োগ:

0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m স্পেসিফিকেশনের সাথে দেখা করুন，ওজনের সুপারপজ

টর্ক হুইল:

আর 100 মিমি (ф200 মিমি) ± 0.5 মিমি

চক্র টানুন:

1-999999 চক্র, পূর্বনির্ধারিত হতে পারে, ডিফল্ট হল 100±1 চক্র

পাওয়ার সাপ্লাই:

AC220V±10%/50-60Hz, 1KW

মাত্রা:

প্রায় W4000*D600*H1850mm

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠ

যোগানের ক্ষমতা:

প্রতি মাসে 5 সেট

বিশেষভাবে তুলে ধরা:

ইভি চার্জিং স্টেশন ক্যাবল অ্যাঙ্কর টেস্টার

আইইসি ৬১৮৫১-২৩ টর্ক টেস্টিং মেশিন

ইভি চার্জিংয়ের জন্য টান পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা

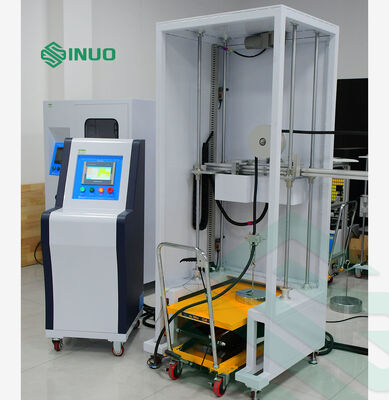

আইইসি ৬১৮৫১-২৩ ইভি চার্জিং স্টেশনগুলির জন্য ক্যাবল অ্যাঙ্করিং টান এবং টর্ক টেস্ট মেশিন

মানদণ্ড ও শর্তাবলী মেনে চলাঃ

এটি আইইসি ৬১৮৫১-২৩ঃ২০২৩ ধারা ১১ অনুসারে ডিজাইন এবং তৈরি করা হয়েছে।6.১০২ এবং চিত্র ১১০, চিত্র ১১১ এবং টেবিল ১১৪

পণ্যের তথ্যঃ

নমুনা এবং সীমাবদ্ধতা	বৈদ্যুতিক গাড়ির এসি এবং ডিসি চার্জিং স্টেশন
পরীক্ষার উদ্দেশ্য	যন্ত্রের নমনীয় কর্ড অ্যাঙ্করিং টার্মিনালের কন্ডাক্টরদের টানার শক্তি এবং টর্চ থেকে মুক্তি দেবে।এই ডিভাইসটি EV এসি/ডিসি চার্জিং স্টেশনগুলির ক্যাবল অ্যাঙ্করিং বা ক্যাবল ফিক্সিং ডিভাইসের নির্দিষ্ট টান শক্তি এবং টর্ককে সহ্য করার ক্ষমতা পরীক্ষা করতে ব্যবহৃত হয়.

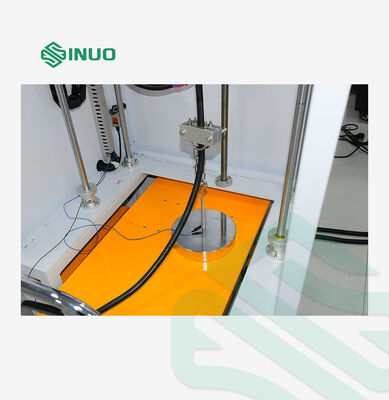

পরীক্ষার নীতি	টানার শক্তি একটি অদ্ভুত চাকার প্রক্রিয়া চালানোর জন্য একটি মোটর ব্যবহার করে উপলব্ধি করা হয়। মোটর গতি নিয়মিত হয় যাতে প্রতিটি সময় টানার শক্তি সঠিকভাবে প্রয়োগ করা হয় তা নিশ্চিত করা যায়।এটা তোলে টান শক্তি সময়কাল জন্য একটি পর্যবেক্ষণ ফাংশন দিয়ে সজ্জিত করা হয়. টর্ক একটি মোটর চালিত ট্রে দ্বারা প্রয়োগ করা হয় যা একটি ওজন উত্তোলন করে; যখন সময় পৌঁছে যায়, ট্রে স্বয়ংক্রিয়ভাবে উত্তোলন ওজন পুনরায় সেট করে এবং টর্ক প্রয়োগ শেষ করে।
কাঠামো এবং বৈশিষ্ট্য	সরঞ্জামটি পিএলসি নিয়ন্ত্রণ এবং মোটর ড্রাইভ গ্রহণ করে। ওজনগুলি স্থিতিশীল টানার শক্তি প্রয়োগ করে এবং ওজন এবং টর্ক আর্মের সংমিশ্রণের মাধ্যমে টর্ক উত্পন্ন হয়।সিস্টেম টান শক্তি প্রয়োগের সংখ্যা এবং টর্ক পরীক্ষার সময়কাল সেট করতে পারবেন. একবার পূর্বনির্ধারিত চক্রের সংখ্যা বা সময়সীমা পৌঁছে গেলে, সরঞ্জামটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়। পরীক্ষার পরে,ইভি চার্জিং সংযোগকারী তারের সর্বাধিক অনুমোদিত স্থানান্তরটি স্ট্যান্ডার্ডে নির্দিষ্ট সীমা অতিক্রম করতে পারে নাএই সরঞ্জামটি বিভিন্ন ক্যাবল দৈর্ঘ্যের চার্জিং বন্দুক দিয়ে সজ্জিত চার্জিং স্টেশন নমুনাগুলির সাথে সামঞ্জস্যপূর্ণ।
ব্যবহারের পরিবেশ	পাওয়ার সাপ্লাইঃ AC220V±10%/50-60Hz, 1KW; কাজের তাপমাত্রা 0-40°C, আর্দ্রতা 30%-90%; মাত্রাঃ প্রায় W4000D600H1850mm; ওজনঃ প্রায় 300kg

টেকনিক্যাল প্যারামিটারঃ

পরীক্ষার বিষয়বস্তু	ইভি চার্জিং স্টেশন ক্যাবল টান এবং টর্ক পরীক্ষা
সরঞ্জাম কাঠামো স্কিম্যাটিক চিত্র
কন্ট্রোল অপারেশন মোড	পিএলসি স্বয়ংক্রিয় নিয়ন্ত্রণ, টাচ স্ক্রিন অপারেশন
ড্রাইভ মোড	বৈদ্যুতিক
টানুন প্রয়োগ	160N, 200N, 240N, 250N, 500N স্পেসিফিকেশন পূরণ করুন, ওজন সুপারপোজেশন দ্বারা উপলব্ধ
টর্ক প্রয়োগ করুন	0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m স্পেসিফিকেশন পূরণ, ওজন সুপারপোজেশন দ্বারা উপলব্ধ

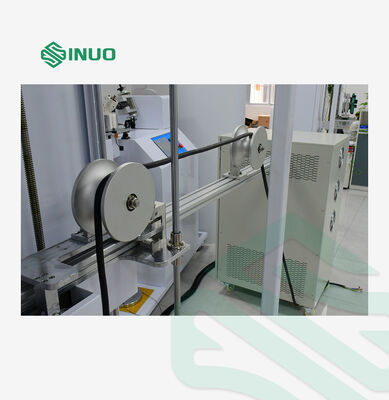

টর্চ হুইল	R100mm(Ф200mm) ±0.5mm
টেনশন ফ্রিকোয়েন্সি	1 বার/সেকেন্ড, বৈদ্যুতিক সংকেত দ্বারা প্রকৃত টান সময় সনাক্ত করা হয়
টান চক্র	1-999999 চক্র, পূর্বনির্ধারিত করা যেতে পারে, ডিফল্ট 100±1 চক্র
টর্ক প্রয়োগের সময়	0-99H59M59S, পূর্বনির্ধারিত হতে পারে
বিদ্যুৎ ব্যর্থতা সুরক্ষা	পাওয়ার-অফ ডেটা স্টোরেজ মেমরি ফাংশন সহ
ফিক্সচার	ইউনিভার্সাল ক্ল্যাম্প, এক সেট
ওজন মিলানো নির্বাচন টেবিল
অতিরিক্ত কনফিগারেশন	সরঞ্জামটিতে 500 থেকে 1200 মিমি পর্যন্ত সামঞ্জস্যযোগ্য ফিক্সচার উচ্চতা রয়েছে (যেমন, তারের আউটলেট অবস্থান),এটিকে বিভিন্ন ক্যাবল আউটলেট অবস্থানের সাথে চার্জিং স্টেশনগুলির পরীক্ষার প্রয়োজনীয়তা পূরণ করতে দেয়.
