আইইসি ৬০৫২৯-এর সাথে সামঞ্জস্যপূর্ণ আইপিএক্স১-৮ ইন্ডাস্ট্রিয়াল এবং হোমপ্লেটস জন্য জলরোধী টেস্ট সিস্টেম

এই আইপিএক্স১-৮ ওয়াটারপ্রুফ টেস্ট সিস্টেম আইইসি ৬০৫২৯ এর সাথে সঙ্গতিপূর্ণঃ2013, এবং IEC60335-1 ধারা 15 ইত্যাদি দ্বারা প্রয়োজনীয় এই সিস্টেমে নিম্নলিখিত অন্তর্ভুক্তঃ

এই পরীক্ষার ডিভাইসটি উল্লম্বভাবে ঝরে পড়া পানির ড্রপগুলির বিরুদ্ধে সুরক্ষা যাচাই করার জন্য। এটি আইইসি 60529 আইপিএক্স 1 এবং আইপিএক্স 2 এর স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে ডিজাইন এবং উত্পাদন করা হয়েছে।

1. ড্রপ বক্সের উত্থান ও পতন মোটর দ্বারা নিয়ন্ত্রিত হয়।
2. নোংরা ফিল্টারিংয়ের জন্য স্টেইনলেস স্টীল সূক্ষ্ম ফিল্টার।
3. জল প্রতিক্রিয়াশীল পদার্থ এবং বায়ুমণ্ডলীয় ব্লকিং সূঁচ প্রতিরোধ করার জন্য, সুই জল ফুঁ কম্প্রেসড বায়ু গ্রহণ করে।
4. স্টেইনলেস স্টীল সাধারণ মেডিকেল ইগল নল, সহজ কিনতে, সহজ rusting না।
5. সুই নজল এবং সুই নজল আসন conper সংযোগ ব্যবহার করে, সহজেই টুল ছাড়া প্রতিস্থাপন করা যেতে পারে, সুই নজল পৃথক ক্ষতি সহজেই দ্রুত প্রতিস্থাপন করা যেতে পারে।

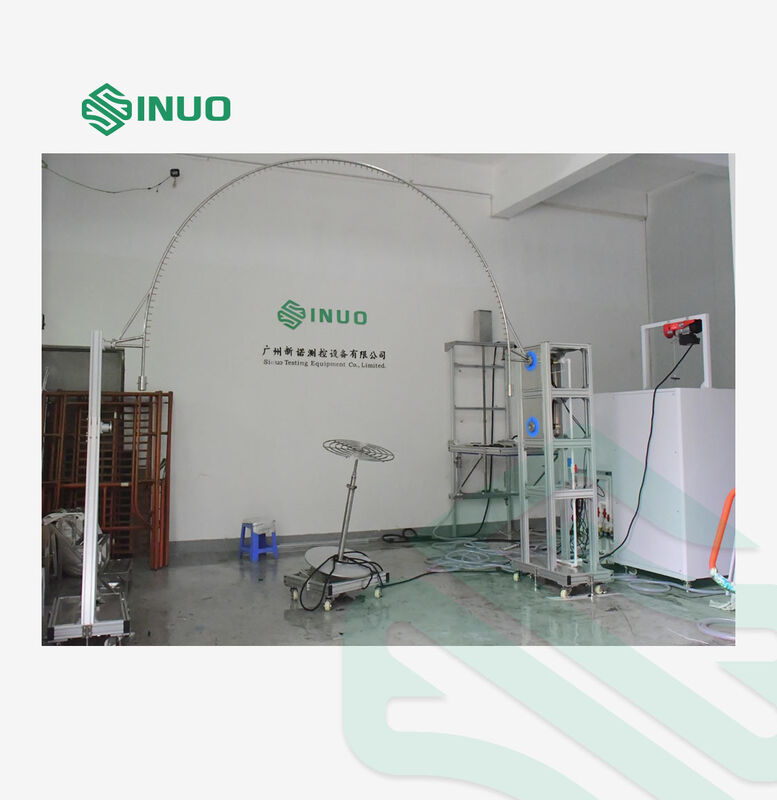

ওসিলেটিং টিউব টেস্টারটি আইইসি ৬০৫২৯ আইপিএক্স৩ এবং আইপিএক্স৪ এর স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে ডিজাইন এবং তৈরি করা হয়েছে।এই ডিভাইসের oscillating টিউব অংশ নিয়মিত গতির মোটর এবং crank-link প্রক্রিয়া দ্বারা নিয়ন্ত্রিত হয়এই ডিভাইসটি মেশিনের মাধ্যমে স্ট্যান্ডার্ড দ্বারা প্রয়োজনীয় গতির সাথে ± 60 ডিগ্রি থেকে অন্য ± 175 ডিগ্রি স্থানে সুইং করে। কোণ সামঞ্জস্য করা হয়। কোণ সামঞ্জস্য সঠিক।কাঠামো স্থিতিশীল এবং দীর্ঘস্থায়ীএটি প্লেটেবলের সাথে সহযোগিতা করে যার মাধ্যমে 90° ঘূর্ণন অর্জন করা যায়।

না, না।	পয়েন্ট	পরামিতি
1	পানি সরবরাহ	জল প্রবাহের হার>10L/মিনিট±5% বিশুদ্ধ জল ছাড়া। এই ডিভাইস পরিষ্কার জল ফিল্টারিং ইউনিট দিয়ে সজ্জিত করা হয়
2	ওসিলেটিং টিউবের আকার	স্ট্যান্ডার্ড R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm দোলন টিউব সঙ্গে আসে, স্টেইনলেস স্টীল থেকে তৈরি
3	ইগল হোল	Φ০.৪ মিমি
4	দুটি গর্তের অন্তর্ভুক্তি কোণ	আইপিএক্স ৩ঃ১২০°; আইপিএক্স ৪ঃ১৮০°
5	ওসিলেটিং টিউব সুইং কোণ	সর্বোচ্চ ±175° পূর্বনির্ধারিত হতে পারে (দ্রষ্টব্যঃ মান অনুযায়ী IPX3:120°; IPX4:360° প্রয়োজন, কিন্তু পরীক্ষার সময় ওসিলেটিং টিউবের নিচে টার্নটেবিল থাকে, তাই টার্নটেবিল ছাড়া প্রকৃত পরীক্ষার সময় 360° অর্জন করা সম্ভব নয়।তাহলে ৩৬০ ডিগ্রি অর্জন করা যায়)
6	সুইং স্পিড	আইপিএক্স৩ঃ ৪ সেকেন্ড/সময় (২×১২০°); আইপিএক্স৪ঃ ১২ সেকেন্ড/সময় (২×৩৬০°);
7	পানির প্রবাহ	পেনডুলামের আকার এবং পিন হোলের সংখ্যা অনুযায়ী সেট করা যেতে পারে (0.07 L/min প্রতি হোল)
8	পরীক্ষার সময়	0.01S ¢ 99 ঘন্টা 59 মিনিট, প্রিসেট করা যাবে
9	চাপ পরিমাপকারী	০-০.২৫ এমপিএ
10	সাইটের প্রয়োজনীয়তা	ডেডিকেটেড আইপি জলরোধী পরীক্ষা রুম, মাটি আলো সঙ্গে সমতল হওয়া উচিত 10একটি জলরোধী ফুটো সুইচ (বা সকেট) সরঞ্জাম জন্য ব্যবহার করা হয়। ভাল প্রবাহ এবং খালাস ফাংশন সঙ্গে। স্থল ইনস্টলেশন
11	এলাকা	বেছে নেওয়া দোলন টিউব অনুযায়ী

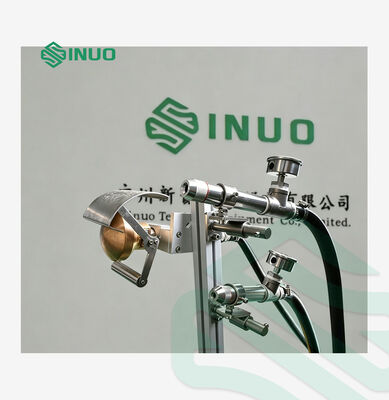

স্প্রে ডোজটি আইইসি 60529 আইপিএক্স 3 এবং আইপিএক্স 4 অনুসারে ডিজাইন এবং উত্পাদিত হয়েছে। ঘরের কিছু অংশ ওসিলেটিং টিউব দ্বারা ভিজা হতে পারে না। এই পরিস্থিতিতে,হ্যান্ডহেল্ড স্প্রে ডোজ ম্যানুয়াল দ্বারা ব্যবহৃত হয়.

আইপিএক্স৩ এবং আইপিএক্স৪ এর মধ্যে পার্থক্য হল আইপিএক্স৪ পরীক্ষায় বেফেলটি সরিয়ে ফেলা উচিত।

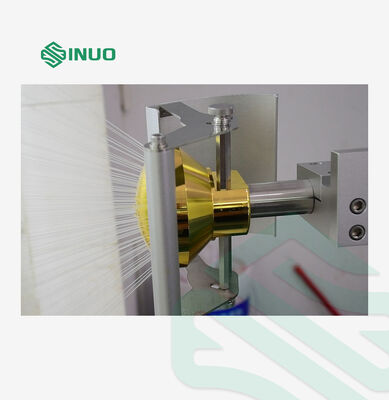

নলটির নলটি আইইসি ৬০৫২৯ আইপিএক্স৫ এবং আইপিএক্স৬ অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে।

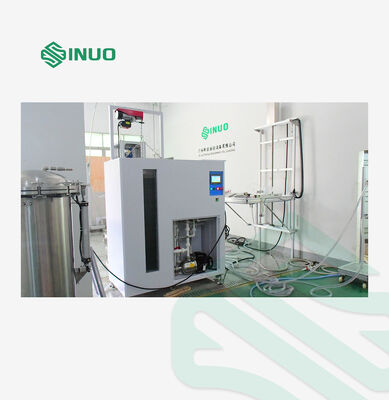

স্মার্ট ওয়াটার সাপ্লাই অ্যান্ড কন্ট্রোল সিস্টেমটি আইপিএক্স১-৮ ডিভাইসে জল সরবরাহ এবং সমস্ত পরীক্ষার প্রক্রিয়া নিয়ন্ত্রণের জন্য ব্যবহৃত হয়, যা আইপিএক্স৭ ডুব দেওয়ার চেম্বার হিসেবেও ব্যবহৃত হয়।

1স্মার্ট ওয়াটার সাপ্লাই এবং কন্ট্রোল সিস্টেম নিম্নলিখিত ক্ষেত্রে প্রযোজ্য:

(a) আইপিএক্স১-আইপিএক্স৬ জলরোধী পরীক্ষার জন্য পানি সরবরাহ

(খ) আইপিএক্স৭ জল নিমজ্জন পরীক্ষা

(c) আইপিএক্স৮ জলরোধীতা পরীক্ষার জন্য জল সঞ্চয়

(ঘ) পুরো জলরোধী সরঞ্জামের জন্য স্বয়ংক্রিয় নিয়ন্ত্রণ

2.জল সরবরাহের পদ্ধতিঃ ধ্রুবক তাপমাত্রা জল সরবরাহ, ধ্রুবক প্রবাহের জল সরবরাহ।

3. পানি সরবরাহ নিয়ন্ত্রণ প্রক্রিয়াঃ ব্যবহারকারীর পানি পূর্বনির্ধারণ পরেতাপমাত্রার মান,টাচ স্ক্রিনে জল প্রবাহ মান,তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা,ইলেকট্রনিক মিটার রিয়েল টাইমে বর্তমান মান পর্যবেক্ষণ, তথ্য রূপান্তর মাধ্যমে পিএলসি মধ্যে মান পড়া, তারপর স্বয়ংক্রিয়ভাবে ফ্রিকোয়েন্সি কনভার্টার মাধ্যমে পাম্পের ঘূর্ণন গতি সামঞ্জস্য।

4.পানির তাপমাত্রা নিয়ন্ত্রণঃ পিআইডি সিস্টেম স্বয়ংক্রিয়ভাবে পানির তাপমাত্রা নিয়ন্ত্রণ করে এবং সনাক্ত করে, পরিসীমাঃ ঘরের তাপমাত্রা ~ 65 °C (± 3 °C) ।

5.বড় প্রবাহ এবং ছোট প্রবাহ দুই দিকের জল সরবরাহ।

6. বড় প্রবাহিত জল সরবরাহঃ

(a) এটি IPX5 ~ IPX6 শক্তিশালী জল স্প্রে পরীক্ষা এবং IPX8 এর জল ইনজেকশন জন্য প্রযোজ্য

(খ) প্রবাহ পরিসীমাঃ 10 ~ 100L / মিনিট

(c) প্রবাহের নির্ভুলতাঃ ±0.5L/মিনিট

(d) ফ্লোমিটার: টারবাইন ফ্লোমিটার

(e) জল পাম্পঃ স্টেইনলেস স্টীল সেন্ট্রিফুগাল পাম্প

7. ক্ষুদ্র প্রবাহের পানি সরবরাহঃ

(a)এটি IPX1~IPX4 জলরোধী পরীক্ষার জন্য প্রযোজ্য

(খ)প্রবাহের পরিসীমাঃ ১-১০ লিটার/মিনিট

(গ)প্রবাহের নির্ভুলতাঃ ±0.5L/min

ফ্লোমিটারঃ টারবাইন ফ্লোমিটার

(d)জল পাম্পঃ স্টেইনলেস স্টীল সেন্ট্রিফুগাল পাম্প

8পানি সংরক্ষণের ট্যাংকঃ

(a)এটি IPX5~IPX6 শক্তিশালী জল স্প্রে পরীক্ষা, IPX8 জল ইনজেকশন, IPX7 নিমজ্জন জন্য প্রযোজ্য

(খ)ভলিউম: প্রায় ৫০০ লিটার

(গ)মাত্রাঃ W600mmXD650mmXH1500mm

(d)পর্যবেক্ষণ উইন্ডোঃ শক্ত গ্লাস উইন্ডো

(e)পর্যবেক্ষণ উইন্ডোর মাত্রাঃ W200mmXH1250mm

(চ)গভীরতা পরিমাপঃ স্টেইনলেস স্টীল

(জ)গভীরতা পরিমাপ উচ্চতাঃ 1200mm, সঠিকতা1mm

(ঘ)তরল স্তর নিয়ন্ত্রণঃ ফ্ল্যাট সুইচ + ওভারফ্লো পাইপ

9. আইপিএক্স৭ নিমজ্জন স্বয়ংক্রিয় লিফট ক্রেট

(a)উত্তোলনের দূরত্বঃ0~1200 মিমি

(খ)ব্র্যাকেটের মাত্রাঃ L400mmXW400mm

(গ)ব্র্যাকেটের লোড ওজনঃ ১০০ কেজি

10আইপিএক্স৮ নিয়ন্ত্রণ

(a)চাপ পরিসীমাঃ 0 ~ 0.6Mpa

(খ)সময়সীমাঃ 0~999999s

11কন্ট্রোল ক্যাবিনেট:

(a)প্রবাহ সনাক্তকরণঃ বৈদ্যুতিন প্রবাহ মিটার দ্বারা প্রবাহ সংকেত ফিডব্যাক

(খ)প্রবাহ সেটিংঃ টাচ স্ক্রিনে সেট করুন

(গ)তাপমাত্রা সনাক্তকরণঃ PID

(d)কন্ট্রোলার: Mitsubishi PLC

(e)বন্ধুত্বপূর্ণ ইন্টারফেসঃ 7 ইঞ্চি, রঙিন টাচ স্ক্রিন

(চ)কন্ট্রোল ফাংশনঃ ধ্রুবক তাপমাত্রা জল সরবরাহ, ধ্রুবক প্রবাহ জল সরবরাহ, ধ্রুবক চাপ জল সরবরাহ, এবং পরীক্ষার সময় নিয়ন্ত্রণ।

(জ)সুরক্ষা ফাংশনঃ ফুটো সুরক্ষা, ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা

12ফিল্টারঃ স্টেইনলেস স্টীল শেল, সূক্ষ্ম ফিল্টার কোর

13কার্পেসের উপাদানঃ শিল্প অ্যালুমিনিয়াম খাদ

14বাইরের মাত্রাঃ 1400mmX750mmX1600mm

15পাওয়ার সাপ্লাইঃ তিন ফেজ এসি 380V, 50Hz

গভীর নিমজ্জন ট্যাঙ্কটি আইইসি ৬০৫২৯ আইপিএক্স৮ অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে।

1. চাপের পাত্রেঃ স্টেইনলেস স্টীল ট্যাংক, ব্যাসার্ধ 0.6 মিটার, উচ্চতা 1.2 মিটার।
2. চাপ সমন্বয় পরিসীমাঃ 0 ~ 5bar (কাস্টমাইজ করা যাবে) ।
3. চাপ ব্যবস্থাঃ স্টেইনলেস স্টীল পাম্প + ফ্রিকোয়েন্সি কনভার্টার।
4. চাপ পরিমাপের সঠিকতাঃ ০.২৫ ডিগ্রি, পরিসীমাঃ ৬ বার।
5. পরীক্ষার সময়ঃ 0-99 মিনিট।
6. সর্বোচ্চ চাপঃ ৫ বার।
7. চাপ সুরক্ষাঃ চাপ সুইচ সুরক্ষা।
8. 3/4 উচ্চ চাপ ইস্পাত তারের পায়ের পাতার মোজাবিশেষ সংযোগ দ্বারা জল সরবরাহ সরঞ্জাম সংযোগ

আইপিএক্স১-আইপিএক্স৬ পরীক্ষার জন্য প্রয়োজনীয় আনুষাঙ্গিক হল টিল্টেবল রোটারি স্টেজ।
