ইইসি ৬২১৯৬ স্বল্প-কালীন পরীক্ষা কারেন্ট এবং তাপমাত্রা বৃদ্ধি পরীক্ষা সিস্টেম ইভি কানেক্টরের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ:

এই পরীক্ষা সিস্টেমটি IEC 62196-1Ed.4CDV 2020 ধারা 12.3, ধারা 24, সারণী 10, ধারা 34.2, 34.4 এবং 35.4., IEC 62196-2, IEC 62196-3, ইত্যাদির মানদণ্ডের প্রয়োজনীয়তা পূরণ করে।

এটি ইভি প্লাগ এবং সকেট রেট করা কারেন্ট পাস করার পরে তাপমাত্রা বৃদ্ধি পরীক্ষা সনাক্ত করার জন্য উপযুক্ত, এবং লোড কারেন্ট সংযুক্ত হলে বৈদ্যুতিক আনুষাঙ্গিকগুলির পৃষ্ঠের উত্তাপ মূল্যায়ন করার জন্য, এবং টার্মিনালের তাপমাত্রা বৃদ্ধি মানদণ্ডের প্রয়োজনীয়তা পূরণ করে কিনা তা পরীক্ষা করার জন্য। গ্রাউন্ডিং যোগাযোগের জন্য স্বল্প-কালীন উচ্চ কারেন্ট সহ্য করার পরীক্ষার জন্যও ব্যবহৃত হয়।

সরঞ্জাম বৈশিষ্ট্য

সিস্টেমটি একটি কম্পিউটার দ্বারা নিয়ন্ত্রিত স্ব-প্রোগ্রাম করা সফ্টওয়্যার ব্যবহার করে। সমস্ত স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি এবং ডেটা বিচার সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, যা পরিচালনা সহজ করে তোলে। এটি লোড কারেন্টের সাথে সংযুক্ত থাকাকালীন চার্জিং ইন্টারফেস এবং বৈদ্যুতিক আনুষাঙ্গিকগুলির পৃষ্ঠের উত্তাপ এবং ইলেকট্রোড তাপমাত্রা বৃদ্ধি মূল্যায়ন করতে ব্যবহৃত হয় এবং তাপমাত্রা বৃদ্ধি মানদণ্ডের প্রয়োজনীয়তা পূরণ করে কিনা তা পরীক্ষা করার জন্য।

প্রধান প্রযুক্তিগত পরামিতি

1. আউটপুট ওয়ার্কস্টেশন: 1 ডিসি আউটপুট স্টেশন

        • সর্বোচ্চ আউটপুট ভোল্টেজ: ডিসি 15V এর কম ডিসি

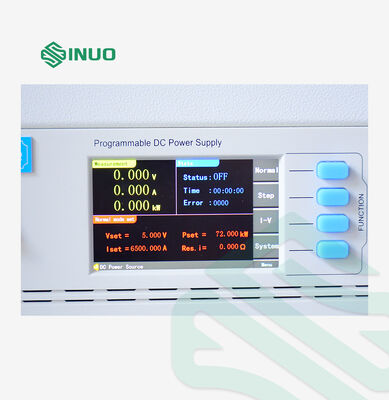

        • ধ্রুবক সামঞ্জস্যযোগ্য পরীক্ষা কারেন্ট আউটপুট: ডিসি 200–6500A

        • কারেন্ট ডিসপ্লে নির্ভুলতা: ±(রিডিং এর 0.25% + রেঞ্জ এর 0.25%), রেজোলিউশন 1A

        • ভোল্টেজ ডিসপ্লে নির্ভুলতা: ±(রিডিং এর 0.25% + রেঞ্জ এর 0.25%), রেজোলিউশন 0.01V

        • পরীক্ষা কারেন্ট স্থিতিশীলতা: ±(সেট মানের 1% + 0.5A), প্রতিক্রিয়া সময় প্রায় 1s

2. কন্ট্রোল কন্টাক্ট পাওয়ার সাপ্লাই: কারেন্ট রেঞ্জ এসি (0–2) A

3. অপারেটিং মোড: কন্টিনিউয়াস মোড, অন/অফ মোড, অটোমেটিক টেম্পারেচার কন্ট্রোল মোড

• কন্টিনিউয়াস অন/অফ মোড:
  • কন্টিনিউয়াস মোড পরীক্ষার সময়: 0.01–99.99 ঘন্টা
  • অন/অফ মোড পাওয়ার অন/অফ সময়: 0.01–99.99 ঘন্টা
  • অন/অফ সংখ্যা: 1–9999 বার, সংখ্যা পৌঁছালে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়
  • কারেন্ট সেটিং: প্রোগ্রামযোগ্য কন্ট্রোল সেটিং (IEC62196 অনুযায়ী কনফিগার করা যেতে পারে, সারণীতে দেখানো সময় এবং কারেন্ট সমন্বয় সহ)


অটোমেটিক টেম্পারেচার কন্ট্রোল মোড:
সিস্টেম একটি স্থিতিশীল তাপমাত্রা বৃদ্ধি মান সেট করতে পারে এবং স্বয়ংক্রিয়ভাবে উপযুক্ত কারেন্ট মান খুঁজে বের করতে পারে।

    • তাপমাত্রা বৃদ্ধি সেটিং রেঞ্জ: 0–100°C

    • স্থিতিশীলতা নির্ভুলতা: ±0.5°C

    • কাঙ্ক্ষিত তাপমাত্রা বৃদ্ধির জন্য প্রয়োজনীয় কারেন্ট স্বয়ংক্রিয়ভাবে গণনা করে

4. তাপমাত্রা বৃদ্ধি পরীক্ষা (অন্তর্নির্মিত তাপমাত্রা পরিদর্শন ডিভাইস):

    • তাপমাত্রা পরিমাপ রেঞ্জ: 0–260°C, নির্ভুলতা: ±রিডিং এর 0.3% + 1°C; রেজোলিউশন: 0.1°C

    • তাপমাত্রা পরিমাপ পয়েন্ট: 16 চ্যানেল (পরিবেষ্টিত তাপমাত্রা পরিমাপের জন্য 1 পয়েন্ট সহ)

    • থার্মোকাপল প্রকার সমর্থিত: যন্ত্রটি থার্মোকাপলের J, K, T, E, S, N, B, R প্রকার সমর্থন করে।

    • পরিমাপের জন্য ব্যবহৃত থার্মোকাপল: USA Ω কোম্পানি K-টাইপ 30AWG ফাইন ওয়্যার থার্মোকাপল, দৈর্ঘ্য 2 মিটার, মোট 20 পিস।

    • তাপমাত্রা প্রোব: তাপমাত্রা প্রোব যন্ত্রের ক্ষতি না করে লাইভ টেস্টিং করতে পারে।

    • তাপমাত্রা স্ক্যানিং গতি এবং রেকর্ডিং ব্যবধান: সমস্ত চ্যানেলের জন্য 0.1–1800 সেকেন্ড।

    • তাপমাত্রা ডেটা রেকর্ডিং: কম্পিউটার দ্বারা স্বয়ংক্রিয়ভাবে সম্পন্ন হয়, কম্পিউটার পরীক্ষা সফ্টওয়্যারের জন্য কনফিগারেশন সহ।

    • সফ্টওয়্যার একটি পরিবেষ্টিত তাপমাত্রা চ্যানেল সেট করতে পারে, এবং ডেটা সংগ্রহের সময় স্বয়ংক্রিয়ভাবে পরিবেষ্টিত তাপমাত্রা বিয়োগ করতে পারে।

5. ভোল্টেজ ড্রপ এবং রেজিস্ট্যান্স টেস্টিং ফাংশন:
সংযোগকারীর ভোল্টেজ ড্রপ সনাক্ত করতে এবং সংশ্লিষ্ট রেজিস্ট্যান্স মান গণনা করতে সরঞ্জামটি একটি mV মিটার দিয়ে কনফিগার করা হয়েছে।

6. টাচস্ক্রিন ইন্টিগ্রেটেড ইন্ডাস্ট্রিয়াল কন্ট্রোল কম্পিউটার কনফিগারেশন:
সিস্টেমটিতে নিম্নলিখিত স্পেসিফিকেশন সহ একটি ইন্টিগ্রেটেড ইন্ডাস্ট্রিয়াল কন্ট্রোল কম্পিউটার অন্তর্ভুক্ত রয়েছে:

• • সিপিইউ: Pentium 4/1.8G বা তার বেশি
  • মেমরি: 4GB
  • স্টোরেজ: 64GB সলিড স্টেট ড্রাইভ
  • ডিসপ্লে: 15-ইঞ্চি এলসিডি মনিটর
  • অপারেটিং সিস্টেম: XP ইংরেজি সংস্করণ
  • সফ্টওয়্যার: OFFICE প্রসেসিং সফ্টওয়্যার

A. পাওয়ার সেটিংস:

· প্রোগ্রামযোগ্য সেটিংস বিভিন্ন কারেন্ট মানগুলির অবিচ্ছিন্ন বাস্তবায়ন সক্ষম করে, কমপক্ষে 10টি কারেন্ট সেগমেন্ট কনফিগার করার অনুমতি দেয়।

· ঘড়ি-ভিত্তিক সুইচ ফাংশন, সামঞ্জস্যযোগ্য ইন্টারফেস সেটিংস, স্বয়ংক্রিয় সমন্বয় এবং স্বয়ংক্রিয় রিসেট বৈশিষ্ট্যযুক্ত।

B. একাধিক অপারেটিং মোড:

· কন্টিনিউয়াস মোড, অন/অফ মোড, অটোমেটিক টেম্পারেচার কন্ট্রোল মোড।

C. ডেটা ডিসপ্লে:

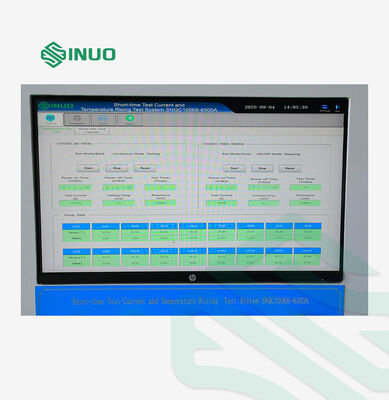

· প্রতিটি চ্যানেলের জন্য তাপমাত্রা মান, কারেন্ট মান এবং সময়-অক্ষ বক্ররেখার রিয়েল-টাইম ডিসপ্লে।

· স্যাম্পলিং ফ্রিকোয়েন্সি: 100ms থেকে 1800s সামঞ্জস্যযোগ্য।

· ডেটা রেকর্ডিং ব্যবধান: 100ms থেকে 1800s সামঞ্জস্যযোগ্য।

D. ডেটা স্টোরেজ:

· কমপক্ষে 8GB স্টোরেজ স্পেস সহ স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি পরীক্ষার ডেটা সংরক্ষণ করতে সক্ষম।

E. ডেটা এক্সপোর্ট:

· CSV, XLSX এবং অন্যান্য ফর্ম্যাটে USB ডেটা এক্সপোর্ট সমর্থন করে।

F. পাওয়ার সেটিংস (অতিরিক্ত):

· কমপক্ষে 10টি কারেন্ট আউটপুট প্রোগ্রাম কনফিগার করার জন্য প্রোগ্রামযোগ্য সেটিংস, বিভিন্ন কারেন্ট মানের অবিচ্ছিন্ন প্রয়োগ, ক্লক সুইচ ফাংশন, সামঞ্জস্যযোগ্য অপারেশন ইন্টারফেস, স্বয়ংক্রিয় সমন্বয় এবং স্বয়ংক্রিয় রিসেট।

7. পাওয়ার সাপ্লাই:

· এসি 220V ±10%, 50/60Hz, 50KVA

8. মাত্রা:

· প্রায় 1000mm (W) × 1300mm (D) × 1800mm (H), ওজন: প্রায় 400kg

· সহজে সরানো এবং স্থির করার জন্য ব্রেক সহ হেভি-ডিউটি কাস্টার দিয়ে সজ্জিত।

9. ওভারলোড এবং ওভারকারেন্ট সুরক্ষা:

· যখন এটি বন্ধ হয় তখন ডিভাইসটি স্বয়ংক্রিয়ভাবে কারেন্ট আউটপুট বন্ধ করে দেয়।

· ডিভাইসটি দীর্ঘ সময়ের জন্য অবিচ্ছিন্নভাবে কাজ করতে পারে, স্থিতিশীল এবং নির্ভরযোগ্য।

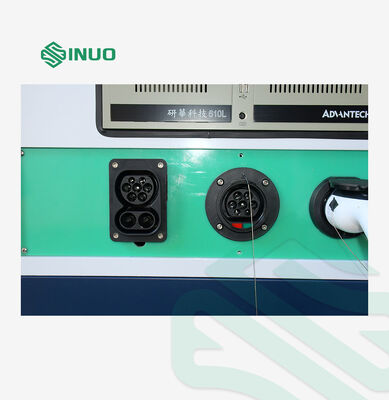

10. তাপমাত্রা বৃদ্ধি পরীক্ষা ফিক্সচার কনফিগারেশন:

· মাত্রা: 800*400*400mm

· অ্যাক্রিলিক স্বচ্ছ কভার

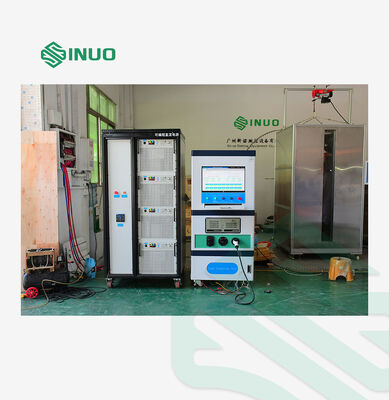

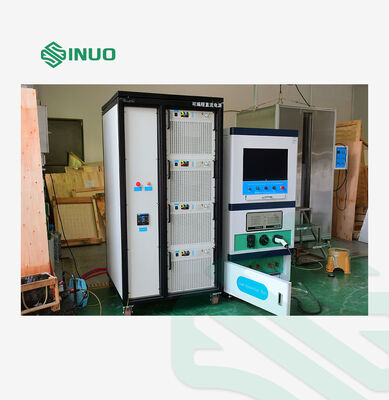

11. সাধারণ সরঞ্জাম চিত্র (চিত্রে কম্পিউটার সেটআপ অন্তর্ভুক্ত):
