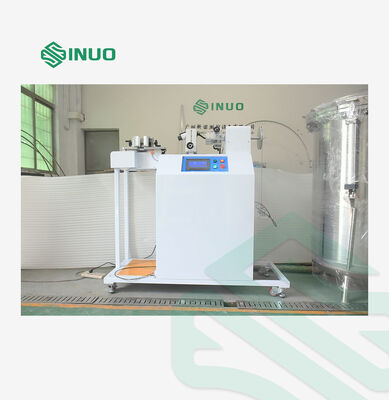

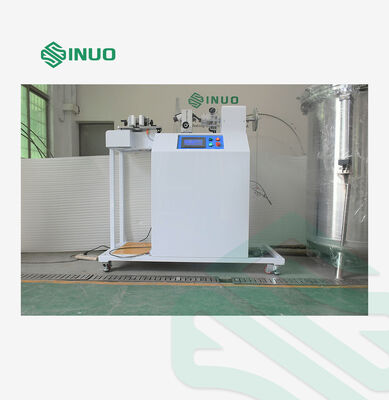

আইইসি 62196-1 ইভি সংযোগকারী ক্যাবল অ্যাঙ্করিং টান শক্তি এবং টর্ক পরীক্ষা সরঞ্জাম

আইইসি 62196-1 ইভি সংযোগকারী ক্যাবল অ্যাঙ্করিং টান শক্তি এবং টর্ক পরীক্ষা সরঞ্জাম

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SNQC1007
MOQ: 1
মূল্য: Customized
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: প্রতি মাসে 5 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
টর্ক আর্ম:
Ф200 মিমি
টান ফ্রিকোয়েন্সি:
1 চক্র/সেকেন্ড
সরঞ্জাম ওজন:
প্রায় 220 কেজি
সরঞ্জামের মাত্রা:
L 1560 মিমি*ডাব্লু 600 মিমি*এইচ 1530 মিমি
পাওয়ার সাপ্লাই:
একক ফেজ AC220V±10%, 50/60Hz, 10A
ফোর্স ওজন টানুন:
40n*1, 50n*1, 60n*1, 100n*2,250n*1 160n, 200n, 240n, 250n, 500n, 600n পুল ফোর্স অর্জন করতে পারে
টর্ক ওজন:
6 এন*1, 7 এন*1, 12 এন*1, 15 এন*1, 23 এন*1, 110 এন*1 0.6nm, 0.7nm, 1.2nm, 1.5nm, 2.3nm, 11n.m টর্কি অ
প্যাকেজিং বিবরণ:
পাতলা পাতলা কাঠ
যোগানের ক্ষমতা:
প্রতি মাসে 5 সেট
বিশেষভাবে তুলে ধরা:

IEC62196-1 EV সংযোগকারী টর্ক পরীক্ষার সরঞ্জাম

,

ইভি সংযোগকারী টেস্টিং মেশিন

,

ইভি সংযোগকারী ক্যাবল অ্যাঙ্কর টেস্টিং ডিভাইস

পণ্যের বর্ণনা
IEC62196-1 ইভি কানেক্টর কেবল অ্যাঙ্কোরেজ পুল ফোর্স এবং টর্ক টেস্ট ইকুইপমেন্ট

পণ্যের তথ্য

এই পুল ফোর্স এবং টর্ক টেস্ট ইকুইপমেন্টটি গাড়ির প্লাগ, সকেট-আউটলেট, কানেক্টর নির্দিষ্ট পুল ফোর্স এবং টর্ক সহ্য করতে পারে কিনা তা পরীক্ষা করার জন্য ব্যবহৃত হয়।

সম্মতি মান

এটি IEC62196-1: 2022 ধারা 25.3 চিত্র 17 এবং সারণী 11, IEC60309-1: 2012 ধারা 23.3, ইত্যাদি অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে।

নীতি এবং কাঠামো

পুলটি এক্সেন্ট্রিক মেকানিজম চালানোর জন্য সিঙ্গেল-ফেজ স্পিড-রেগুলেটিং মোটর দ্বারা চালিত হয়, মোটরের গতি সামঞ্জস্যযোগ্য, প্রতিটি পুল ফোর্স প্রয়োগের জন্য সঠিক সময় নিশ্চিত করে; টর্ক এয়ার সিলিন্ডার দ্বারা টর্ক ওজন ছেড়ে দিয়ে অর্জন করা হয়।

প্রযুক্তিগত পরামিতি
অপারেশন পদ্ধতি বোতাম অপারেশন
ড্রাইভ মোড মোটর এবং সিলিন্ডার
পুল ফোর্স ওজন 40N*1, 50N*1, 60N*1, 100N*2, 250N*1
160N, 200N, 240N, 250N, 500N, 600N পুল ফোর্স অর্জন করতে পারে
টর্ক ওজন 6N*1, 7N*1, 12N*1, 15N*1, 23N*1, 110N*1
0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m টর্ক অর্জন করতে পারে
টর্ক আর্ম Φ200mm
পুল ফ্রিকোয়েন্সি 1 সাইকেল/সেকেন্ড
পুল সাইকেল 1-999999 সাইকেল, প্রি-সেট করা যেতে পারে, ডিফল্ট 100 সাইকেল
টর্ক প্রয়োগের সময় 0.01S ~ 99 ঘন্টা 59 মিনিট 59 সেকেন্ড, ডিফল্ট 1 মিনিট
ফিক্সচার এক সেট ইউনিভার্সাল ফিক্সচার
সরঞ্জামের মাত্রা ও ওজন L 1560mm*W 600mm*H 1530mm, প্রায়। 220 কেজি
পাওয়ার সাপ্লাই সিঙ্গেল ফেজ AC220V±10%, 50/60Hz, 10A
পণ্যের বিবরণ

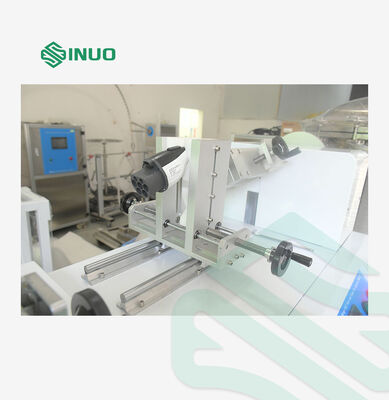

আইইসি 62196-1 ইভি সংযোগকারী ক্যাবল অ্যাঙ্করিং টান শক্তি এবং টর্ক পরীক্ষা সরঞ্জাম 0আইইসি 62196-1 ইভি সংযোগকারী ক্যাবল অ্যাঙ্করিং টান শক্তি এবং টর্ক পরীক্ষা সরঞ্জাম 1
