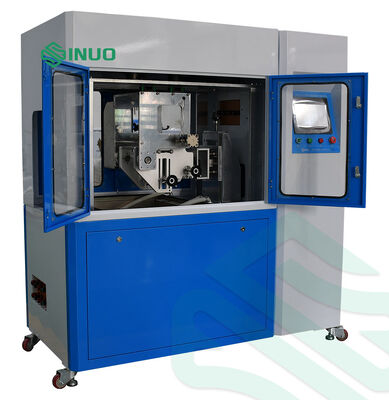

আইইসি ৬২১৯৬-৩ ইভি চার্জিং এবং ইন্ডাস্ট্রিয়াল কপলারের স্থায়িত্ব পরীক্ষার সরঞ্জাম

আইইসি ৬২১৯৬-৩ ইভি চার্জিং এবং ইন্ডাস্ট্রিয়াল কপলারের স্থায়িত্ব পরীক্ষার সরঞ্জাম

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SNQC1005A
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 5 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

পরীক্ষার নমুনা পরিসীমা:

এসি এবং ডিসি চার্জিং বন্দুক

নিয়ন্ত্রণ পদ্ধতি:

মিতসুবিশি পিএলসি বুদ্ধিমান সমন্বিত নিয়ন্ত্রণ, 7-ইঞ্চি রঙের মানব-মেশিন স্পর্শ ইন্টারফেস অপারেশন

অপারেশন মোড:

ম্যানুয়াল বা প্রোগ্রাম নিয়ন্ত্রিত অপারেশন

পরীক্ষার গতি:

0-1100mm/s টাচ স্ক্রিনে সরাসরি প্রিসেট করা যেতে পারে

পরীক্ষা স্ট্রোক:

0-150 মিমি, প্রিসেট করা যেতে পারে (টেস্ট প্লাগ এবং টেস্ট সকেটের মধ্যে দূরত্ব ≥50 মিমি)

লোড:

বাহ্যিক, SN2217-480V250A এর সাথে কাজ করতে পারে

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠ

যোগানের ক্ষমতা:

প্রতি মাসে 5 সেট

পণ্যের বর্ণনা

আইইসি ৬২১৯৬-৩ ইভি চার্জিং এবং ইন্ডাস্ট্রিয়াল কপলারের স্থায়িত্ব পরীক্ষার সরঞ্জাম

পণ্যের তথ্যঃ

স্ট্যান্ডার্ডঃ এই পরীক্ষার সরঞ্জামগুলি আইইসি 62196-3: 2020 ধারা 22 এবং 23, আইইসি 62196-1: 2020 ধারা 22 এবং 23, আইইসি 60309-1: 2012 ধারা 20 এবং 21 ইত্যাদির প্রয়োজনীয়তা পূরণ করে।

এটি বৈদ্যুতিক গাড়ির চার্জিং ইন্টারফেসের মতো বৈদ্যুতিক আনুষাঙ্গিক, শিল্প প্লাগ, সকেট-আউটলেট এবং ক্যাপলারগুলি যান্ত্রিক,অত্যধিক পরিধান বা অন্যান্য ক্ষতিকারক প্রভাব ছাড়াই স্বাভাবিক ক্রিয়াকলাপের সময় বিদ্যুৎ এবং তাপীয় চাপ ঘটেছে.

সার্ভো মোটর পরীক্ষা নমুনা সন্নিবেশ এবং প্রত্যাহার কর্ম পুনরাবৃত্তি করতে প্রক্রিয়া চালিত। একটি বহিরাগত লোড ভাঙ্গন ক্ষমতা পরীক্ষা জন্য ব্যবহার করা যেতে পারে। শক্তি চালু / বন্ধ সময়, পরীক্ষা গতি,স্ট্রোক, এবং কোণ সব টাচ স্ক্রিনে পূর্বনির্ধারিত করা যেতে পারে.

নমুনার পরিধি, ব্যবহার, নীতি, কাঠামো এবং ব্যবহারের পরিবেশঃ

নমুনা এবং সীমাবদ্ধতা	বৈদ্যুতিক যানবাহনের চার্জিং ইন্টারফেস, শিল্প প্লাগ, সকেট এবং সংযোজক
পরীক্ষার ব্যবহার	এটি পরীক্ষার জন্য ব্যবহৃত হয় যে বৈদ্যুতিক আনুষাঙ্গিক যেমন বৈদ্যুতিক যানবাহনের চার্জিং ইন্টারফেস, শিল্প প্লাগ এবং সকেট এবং কপলারগুলি যান্ত্রিক চাপের প্রতিরোধ করতে পারে কিনা,অতিরিক্ত পোশাক বা অন্যান্য ক্ষতিকারক প্রভাব ছাড়াই স্বাভাবিক ব্যবহারের সময় বিদ্যুৎ চাপ এবং তাপ চাপ, তাদের নির্ভরযোগ্যতা যাচাই করার উদ্দেশ্যে।
পরীক্ষার নীতি	সার্ভো মোটর ড্রাইভ প্রক্রিয়াটি নমুনার উপর রৈখিক প্লাগ এবং টান পুনরাবৃত্তিমূলক কর্ম সম্পাদন করতে ব্যবহৃত হয়, এবং একটি বহিরাগত লোড চালু-বন্ধ পরীক্ষার জন্য সংযুক্ত করা যেতে পারে। পাওয়ার চালু এবং বন্ধ সময়, পরীক্ষার গতি,স্ট্রোক, এবং কোণ সব টাচ স্ক্রিনের মাধ্যমে প্রিসেট করা যাবে.

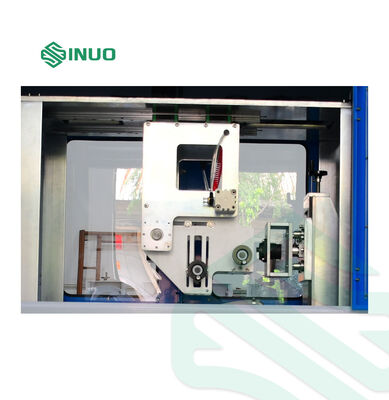

গঠন ও বৈশিষ্ট্য	এটি একটি ইন্টিগ্রেটেড ফ্রেম গ্রহণ করে, একটি সার্ভো মোটর দ্বারা চালিত, স্পষ্টতা বল স্ক্রু এবং সিঙ্ক্রোন বেল্ট ট্রান্সমিশন, রঙ স্পর্শ পর্দা অপারেশন এবং শক্তিশালী ডিজিটাল প্রদর্শন ফাংশন,পিএলসি বুদ্ধিমান নিয়ন্ত্রণ ব্যবস্থা; এটি একটি তিন-অক্ষের নিয়মিত ক্ল্যাম্প ব্যবহার করে, যা চার্জিং বন্দুক ইন্টারফেসের জীবনকাল পরীক্ষার জন্য উপযুক্ত।
ব্যবহারের পরিবেশ	পাওয়ার সাপ্লাইঃ AC220V±10%/50-60Hz, 2Kw, কাজের তাপমাত্রা 0-40°C, আর্দ্রতা 30%-90%; সামগ্রিক মাত্রাঃ প্রায় W1000D750H1200mm; ওজনঃ প্রায় 150kg

টেকনিক্যাল প্যারামিটারঃ

পরীক্ষার বিষয়বস্তু	a) ব্রেকিং এবং ক্ষমতা; b) স্বাভাবিক অপারেশন
পরীক্ষার নমুনা পরিসীমা	এসি এবং ডিসি চার্জিং বন্দুক
পরীক্ষার স্টেশন	একক স্টেশন
বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি	মিটসুবিশি পিএলসি ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, 7-ইঞ্চি রঙিন মানব-মেশিন টাচ ইন্টারফেস অপারেশন
অপারেশন মোড	ম্যানুয়াল বা প্রোগ্রাম নিয়ন্ত্রিত অপারেশন
ফাংশন	এটি চার্জিং ইন্টারফেসের স্বাভাবিক অপারেশন সিমুলেট করার কাজ করে, যা চার্জিং ইন্টারফেসের প্লাগ-ইন এবং টান-আউট অপারেশন উপলব্ধি করতে পারে,এছাড়াও পরীক্ষার গতির প্রোগ্রামযোগ্য সেটিং আছে, পরীক্ষার সময় এবং পরীক্ষার সময়
ড্রাইভ মোড	সার্ভো মোটর প্লাগিং এবং আনপ্লাগিং আন্দোলন এবং ঘূর্ণন এবং তরল ভিজা আন্দোলন চালায়,এবং সহায়ক সিলিন্ডার সুইচ interlocking প্রক্রিয়া খোলার এবং বন্ধ উপলব্ধি.
নমুনা ফিক্সচার এবং ক্ল্যাম্পিং পদ্ধতি	যান্ত্রিক clamping, X / Y / Z ত্রিমাত্রিক নিয়মিত clamping, নিয়মিত clamping পয়েন্ট অবস্থান, জাতীয় মান জন্য উপযুক্ত ইউনিভার্সাল clamping, আমেরিকান মান,ইউরোপীয় মানক এসি/ডিসি চার্জিং ইন্টারফেস
স্বয়ংক্রিয় ফ্লিপ	চার্জিং বন্দুকের ক্ল্যাম্পে একটি স্বয়ংক্রিয় ফ্লিপিং প্রক্রিয়া দিয়ে সজ্জিত, যা 90o ফ্লিপ করা যেতে পারে এবং ফ্লিপ ধরে রাখার সময়টি (0 ~ 600) সেকেন্ডের মধ্যে নির্বিচারে সেট করা যেতে পারে,যা আইইসি ৬২১৯৬-১ অনুযায়ী সমাধান ডাম্পের পরীক্ষা করতে পারে২০২২ ধারা ২৩।3.2.
পরীক্ষার সংখ্যা	0~999999 বার, পূর্বনির্ধারিত করা যেতে পারে, স্বয়ংক্রিয়ভাবে বন্ধ যখন গণনা সেট মান পৌঁছায়
ব্রেকিং ক্যাপাসিটি কন্ডাকশন সময়	1-999.9s, পূর্বনির্ধারিত হতে পারে (স্ট্যান্ডার্ডটি বলে যে বৈদ্যুতিক যোগাযোগ 4 সেকেন্ডের বেশি এবং 2 সেকেন্ডের কম নয়)
প্লাগ এবং প্রত্যাহারের হার	0-10 বার/মিনিট, পূর্বনির্ধারিত হতে পারে (3.75 চক্র/মিনিট, 7.5 স্ট্রোক/মিনিট)
টেস্ট স্ট্রোক	0-150 মিমি, পূর্বনির্ধারিত হতে পারে (পরীক্ষা প্লাগ এবং পরীক্ষার সকেট মধ্যে দূরত্ব ≥50 মিমি)
পরীক্ষার গতি	0-1100mm/s সরাসরি টাচ স্ক্রিনে প্রিসেট করা যাবে
শক্তি মান প্রদর্শন	50 কেজি পরিসীমা শক্তি সেন্সর দিয়ে সজ্জিত, যা বাস্তব সময়ে শক্তির মান পর্যবেক্ষণ করতে পারে, একটি শক্তি-সময় বক্ররেখা গঠন করতে পারে, সর্বাধিক সন্নিবেশ শক্তি এবং এক্সট্রাকশন শক্তি প্রদর্শন করতে পারে,এবং বর্তমান বল মান প্রদর্শন, শক্তি মান পরিসীমা (0 ~ 500) N
লকিং ডিভাইস	এটির ফাংশন হল যান্ত্রিক লকিং ডিভাইসটিকে স্বয়ংক্রিয়ভাবে চাপিয়ে দেওয়া যাতে স্বাভাবিক অপারেটিং শর্তের অনুকরণ করা যায়।
সলিউশন ট্যাংক	একটি সলিউশন ট্যাঙ্ক দিয়ে সজ্জিত, যা আইইসি 62196-1:2022 ধারা 23 এর জন্য উপযুক্ত।3.2 লবণ এবং ধুলো জল অনুকরণীয় সমাধান, দয়া করে মনে রাখবেন যে সমাধান ব্যবহারকারী দ্বারা প্রস্তুত করা উচিত
দ্রবণ ডুবানোর প্রয়োজনীয়তা	ডাম্প, ডাম্প সময়, শুকানোর সময়, প্লাগ ইন এবং প্রত্যাহারের সময় এবং চক্রের সময় সংখ্যা সেট করা যেতে পারে
লোড	বাহ্যিক, SN2217-480V250A এর সাথে কাজ করতে পারে
সনাক্তকরণ ফাংশন	যখন লোড সংযুক্ত করা হয়, এটি সার্কিট ব্রেক অ্যালার্ম উপলব্ধি করতে পারে এবং বর্তমান সময় রেকর্ড করতে পারে।
নিরাপত্তা সুরক্ষা	গ্রাউন্ড সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ওভারলোড সুরক্ষা

পণ্যের বিবরণ

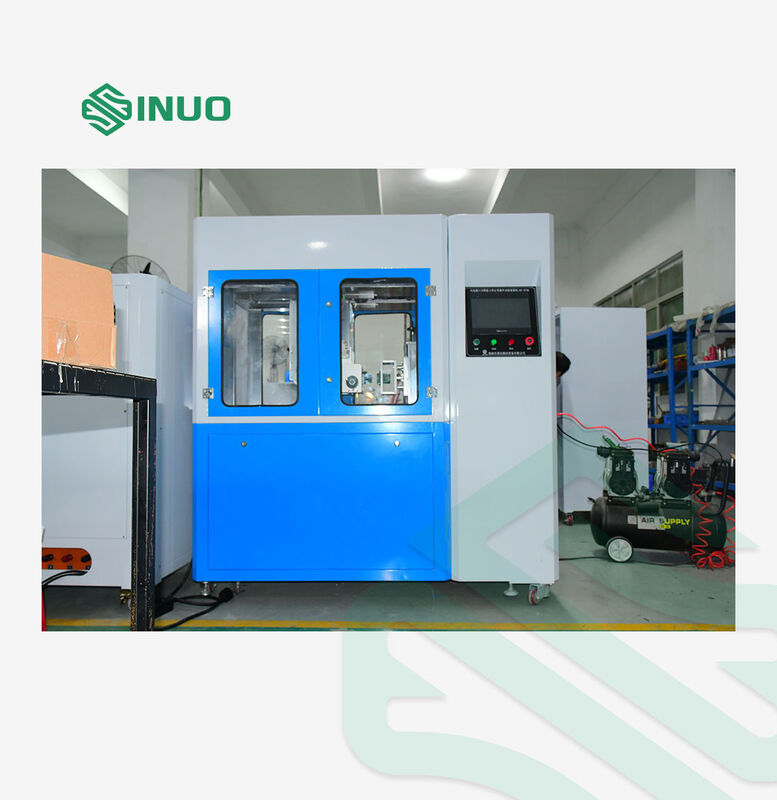

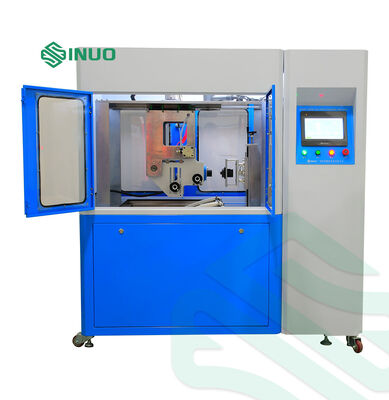

আইইসি ৬২১৯৬-৩ ইভি চার্জিং এবং ইন্ডাস্ট্রিয়াল কপলারের স্থায়িত্ব পরীক্ষার সরঞ্জাম 1
