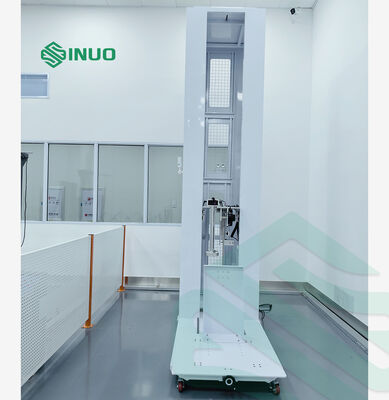

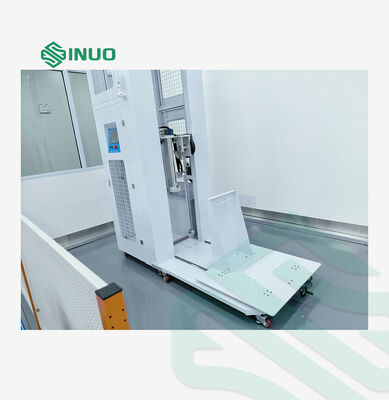

IEC 61851 ইভি চার্জিং পাইলগুলির জন্য পিএলসি নিয়ন্ত্রণ সহ পেন্ডুলাম ইমপ্যাক্ট টেস্টিং ডিভাইস - IK06-IK11 শক্তি স্তর এবং সামঞ্জস্যযোগ্য ইমপ্যাক্ট উচ্চতা

মডেল

SNQC1008B

নিয়ন্ত্রণ ব্যবস্থা

পিএলসি কন্ট্রোল, টাচ স্ক্রিন অপারেশন। উত্তোলন এবং মুক্তি সহ সমস্ত ফাংশন টাচ স্ক্রিনে সংহত করা হয়, ইনফ্রারেড রিমোট কন্ট্রোল সমর্থন করে।

পরীক্ষার নমুনার পরিসীমা

1,দেওয়াল-মাউন্ট এবং মেরু-মাউন্ট এসি চার্জিং পিল

2,ক্যাবিনেট টাইপের ডিসি চার্জিং পিল

নোটঃ প্ল্যাটফর্মে সর্বোচ্চ নমুনার আকারঃ W×D×H = 1 × 1 × 2.0 মিটার
২.৫ মিটার পর্যন্ত উচ্চতার মাটিতে দাঁড়িয়ে থাকা চার্জিং পিল।

পরীক্ষার ফাংশন

1,পেন্ডুলাম ইমপ্যাক্ট টেস্ট (পার্শ্বীয় ইমপ্যাক্ট)

2,ড্রপ হ্যামার ইমপ্যাক্ট টেস্ট (উপরের পৃষ্ঠের ইমপ্যাক্ট)

ড্রাইভ সিস্টেম

উত্তোলনের জন্য মোটর + হ্রাসকারী; ইলেক্ট্রোম্যাগনেটিক রিলিজ সিস্টেম

ট্রান্সমিশন ব্যবস্থা

সুনির্দিষ্ট বল স্ক্রু + রৈখিক গাইড রেল।

সিস্টেম কাঠামো

নমুনা প্ল্যাটফর্ম সহ ফ্রেম কাঠামো। ফ্রেমে ইনস্টল করা প্রভাব প্রক্রিয়া; বড় নমুনা সরাসরি মেঝেতে স্থাপন করা যেতে পারে। জারা প্রতিরোধী লেপ সহ ইস্পাত ঘের।

অ্যান্টি-সেকেন্ডারি ইমপ্যাক্ট

হ্যাঁ, রিবাউন্ড টিউবের স্বয়ংক্রিয় লকিং

উচ্চতা সামঞ্জস্য

টচ স্ক্রিন ইনপুট দ্বারা মোটর চালিত

রিলিজ পদ্ধতি

ইলেক্ট্রোম্যাগনেটিক, এক-কী অপারেশন

প্রভাব শক্তি

1,2,5,10,20J,50J ((IK06 IK11)

পেন্ডুলাম ইমপ্যাক্ট ইউনিট সমতুল্য ভর

২৫০ গ্রাম, ৫০০ গ্রাম,1.7kg,5kg,5kg,10kg±1%,পেন্ডুলাম টিউব সংমিশ্রণের মাধ্যমে অর্জন করা

পেন্ডুলাম টিউব

1J: Ø9 মিমি ইস্পাত টিউব, দৈর্ঘ্য 1000 মিমি, দেয়াল বেধ 0.5 মিমি

2J: Ø10 মিমি ইস্পাত টিউব, দৈর্ঘ্য 1000 মিমি

৫৫০জেঃ Ø১৫.৯ মিমি ইস্পাত টিউব, দৈর্ঘ্য ১০০০ মিমি

পরীক্ষার উচ্চতা

বৈদ্যুতিক উত্তোলন, স্ট্রোক 200×2500 মিমি, টাচস্ক্রিন নিয়ন্ত্রণ

ড্রপ উচ্চতা

পরিসীমাঃ0-500mm,স্কেল ডিসপ্লে সহ, সামঞ্জস্যযোগ্য প্রভাব কোণ

ড্রপ ওজন (উল্লম্ব প্রভাব) ইউনিট

উত্তোলন ব্যবস্থা

মোটর চালিত, টাচ স্ক্রিনের মাধ্যমে উচ্চতা সেট

মুক্তি ব্যবস্থা

এক বোতাম অপারেশন সঙ্গে ইলেক্ট্রোম্যাগনেটিক মুক্তি

প্রভাব শক্তি পরিসীমা

1 / 2 / 5 / 10 / 20 / 50 J (IK06?? IK11)

সমতুল্য ভর

২৫০ গ্রাম, ৫০০ গ্রাম,1.7kg,5kg,5kg,10kg±1%, স্ব-ওজনের উপর ভিত্তি করে সিস্টেম

গাইড টিউব

1,2,5,10,20J,50J,প্রতিটি এনার্জি লেভেলের জন্য নির্দিষ্ট টিউব

বেস প্লেট

শক্তিশালী ভারী কাজের ইস্পাত বেস প্লেট

নমুনার আঘাতের উচ্চতা

বৈদ্যুতিক উল্লম্ব সমন্বয় 200 ̊2500 মিমি একটি স্ট্রোক সঙ্গে, টাচ স্ক্রিন দ্বারা নিয়ন্ত্রিত

নমুনার আঘাতের অনুভূমিক অবস্থান

নমুনার উপরের পৃষ্ঠের বিভিন্ন স্থানে আঘাতের অনুমতি দেয় এমন ড্রপ ওজন প্রক্রিয়াটির নিয়মিত প্রসারিত অবস্থান

ড্রপ উচ্চতা

টাচস্ক্রিনে ডিজিটাল ডিসপ্লে; টাচস্ক্রিন নিয়ন্ত্রণের মাধ্যমে প্রাথমিক যোগাযোগের পরে উচ্চতা সেট করা যায়

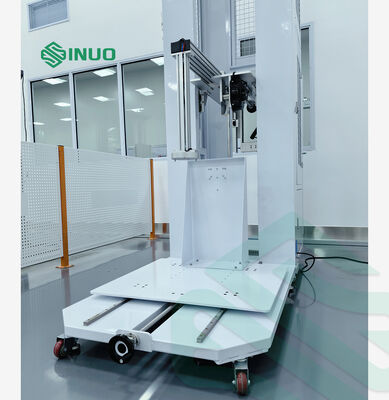

নমুনা প্ল্যাটফর্ম কাঠামো

মাত্রা

1.0*1.2 মিটার,১.০ × ১.০ মিটার পর্যন্ত নমুনা শক্ত করতে সক্ষম

বেস প্লেট

নমুনার বিন্যাসের প্রয়োজনীয়তা অনুসারে সাজানো গহ্বরযুক্ত মাউন্ট হোল সহ 10 মিমি পুরু স্টিলের প্লেট

সমর্থন কলাম

পিছনে লাগানো নমুনা প্যানেলের সাথে সামঞ্জস্যপূর্ণ উল্লম্ব মাউন্ট কলাম

দ্রুত সংযোগ এবং বিচ্ছেদ কাঠামো

ইম্প্যাক্ট ফ্রেমের সাথে সংযোগ বা বিচ্ছিন্নতার অনুমতি দেয়; ছোট নমুনার জন্য সংযুক্ত মোডে এবং বড় ডিসি চার্জিং পাইলগুলির জন্য পৃথক মোডে ব্যবহৃত হয় (ইভি চার্জিং স্টেশন)

নিরাপত্তা ও কার্যকরী বৈশিষ্ট্য

1.মোটর ওভারলোড সুরক্ষা

2.জরুরী স্টপ সুরক্ষা

3.তিন রঙের স্ট্যাটাস ইন্ডিকেটর সিস্টেমঃ

হলুদ: স্ট্যান্ডবাই

সবুজ: দৌড়ানো

লাল: এলার্ম

রিয়েল-টাইম সিস্টেম অবস্থা নির্দেশ

4.ফুটো সুরক্ষা সিস্টেম অন্তর্ভুক্ত

গতিশীলতার নকশা

ইম্প্যাক্ট ফ্রেম এবং নমুনা প্ল্যাটফর্ম উভয়ই সমর্থন কাঠামো এবং রোলার চাকা দিয়ে সজ্জিত, যা স্থানে স্থাপন করার সময় গতিশীলতা এবং স্থিতিশীলভাবে স্থলকে লক করার অনুমতি দেয়।
