আইইসি এবং ইউএন 38.3 অ্যাডভান্সড ভিব্রেশন টেস্ট সিস্টেম 3200kgf ফোর্স সহ

আইইসি এবং ইউএন 38.3 অ্যাডভান্সড ভিব্রেশন টেস্ট সিস্টেম 3200kgf ফোর্স সহ

পণ্য নির্ভরযোগ্যতার জন্য শিল্প-নেতৃস্থানীয় কম্পন পরীক্ষা সিস্টেম
সিনুও এসএন৫৫৩ কম্পন পরীক্ষা সিস্টেমটি বাস্তব বিশ্বের পরিবেশগত চাপের অনুকরণ করার জন্য ডিজাইন করা হয়েছে, যা সমালোচনামূলক উপাদানগুলির স্থায়িত্ব এবং সুরক্ষা নিশ্চিত করে।অটোমোবাইল ইলেকট্রনিক্স এবং এয়ারস্পেস উপাদান থেকে লিথিয়াম ব্যাটারি পর্যন্ত (UN 38.3) এবং ভোক্তা ইলেকট্রনিক্স, এই সিস্টেমটি সঠিক উত্তেজনা প্রদান করে যাGB, GJB, UL, JIS, IEC, এবং MIL-STDমানদণ্ড।

কেন SN553 সিস্টেম বেছে নিন?

এই সিস্টেমটি উচ্চ-শক্তির আউটপুটকে সুনির্দিষ্ট ডিজিটাল নিয়ন্ত্রণের সাথে একত্রিত করে, যা পরীক্ষাগার এবং উত্পাদন QA বিভাগগুলির জন্য একটি সম্পূর্ণ টানকি সমাধান সরবরাহ করে।

• গ্লোবাল কমপ্লায়েন্স রেডিঃ'ইউএন ৩৮.৩ (ক্লজ ৪.৩), আইইসি ৬২১৩৩-১' সহ কঠোর আন্তর্জাতিক মানদণ্ড পূরণের জন্য পূর্বনির্ধারিতঃ2017, এবং আইইসি ৬২১৩৩-২:2017.

• উচ্চ থ্রাস্ট ক্ষমতাঃবিতরণকারী3,২০০ কেজিএফসাইন/র্যান্ডম ফোর্স, যা ১০০ জি এর সর্বোচ্চ ত্বরণে ভারী পয়ল্ড (৪০০ কেজি পর্যন্ত) পরীক্ষা করতে সক্ষম।

• বহুমুখী পরীক্ষার মোডঃএকটি ফ্রিকোয়েন্সি পরিসীমা মধ্যে Sine Sweep, র্যান্ডম, এবং ক্লাসিকাল শক পরীক্ষা সমর্থন করে১ ০ ২,৭০০ হার্জ.

মূল সিস্টেম উপাদান এবং প্রযুক্তিগত সুবিধা

1ইলেক্ট্রোম্যাগনেটিক উত্তেজনার জেনারেটর (A30S34)

• দৃঢ় নির্মাণঃডাবল-লেয়ারিং অক্ষীয় গাইডিং সিস্টেমের বৈশিষ্ট্যযুক্ত যা গতিশীল ক্রস-টাকিং এবং ঘূর্ণন হ্রাস করে, উচ্চ চাপের অবস্থার অধীনে স্থায়িত্ব নিশ্চিত করে।

• কার্যকর শীতলকরণঃদীর্ঘমেয়াদী পরীক্ষার সময় তাপীয় স্থিতিশীলতা বজায় রাখার জন্য একটি মধুচক্র বায়ু নল এবং কম গোলমাল ফ্যান ডিজাইন ব্যবহার করে।

• মূল স্পেসিফিকেশনঃসর্বাধিক স্থানচ্যুতি ৫১ মিমি পিপি; চলমান কয়েল ব্যাসার্ধ Ф৩৪২ মিমি; ফ্লাক্স ফুটো <১০ গাউস।

2ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার (LA30K)

• উচ্চ দক্ষতাঃউচ্চ সংকেত-শব্দ অনুপাত (> 70 ডিবি) এবং কম বিকৃতির জন্য সিনোসয়েডাল ফ্রিকোয়েন্সি গুণক পিডব্লিউএম সহ এমওএসএফইটি / আইজিবিটি প্রযুক্তি ব্যবহার করে।

• পাওয়ার আউটপুটঃআপনার সরঞ্জাম সুরক্ষার জন্য অন্তর্নির্মিত সার্ভো সুরক্ষা (ওভার-ভোল্টেজ, ওভার-কুরেন্ট, তাপমাত্রা সুরক্ষা) সহ 40KVA আউটপুট।

3ডিজিটাল কম্পন নিয়ন্ত্রক (ভিসিএসউএসবি-২)

• উচ্চ নির্ভুলতা নিয়ন্ত্রণঃ৩২-বিট ফ্লোটিং-পয়েন্ট ডিএসপি ২৪-বিট এডিসি রেজোলিউশনের সাথে পিসি থেকে স্বাধীন রিয়েল-টাইম ক্লোজড-লুপ কন্ট্রোল নিশ্চিত করে।

• ব্যবহারকারী-বন্ধুত্বপূর্ণ ইন্টারফেসঃউইন্ডোজ-ভিত্তিক সফটওয়্যার যার সাথে ১ ক্লিক করে স্বয়ংক্রিয় পরীক্ষার রিপোর্ট তৈরি করা যায় (ওয়ার্ড/পিডিএফ) ।

• নিরাপত্তা বৈশিষ্ট্যঃপূর্ণ শক্তি পরীক্ষার আগে সেটিংস যাচাই করার জন্য ′′ছোট-সিগন্যাল প্রিভিউ ′′ অন্তর্ভুক্ত, প্লাস জরুরী স্টপ ইন্টারলক।

4. সম্প্রসারণ ও ফিক্সচারিং

• উল্লম্ব সম্প্রসারণ (VT100):1000x1000 মিমি ম্যাগনেসিয়াম খাদ টেবিল, শক্ত পৃষ্ঠ, 2,000 হার্জ পর্যন্ত ব্যবহারযোগ্য।

• অনুভূমিক স্লিপ টেবিল (HG100):তেল ফিল্ম স্লাইড ডিজাইন উচ্চ ঘূর্ণন মুহূর্ত ক্ষমতা জন্য, বড় বা অনিয়মিত আকৃতির নমুনা জন্য আদর্শ।

• অটোমেটিক সেন্টারিং:ফটো ইলেকট্রিক সিস্টেম লোডিং এবং আনলোডিংয়ের সময় চলমান কয়েলকে ভারসাম্যপূর্ণ রাখে।

  পণ্য নির্ভরযোগ্যতার জন্য শিল্প-নেতৃস্থানীয় কম্পন পরীক্ষা সিস্টেম
  সিনুও এসএন৫৫৩ কম্পন পরীক্ষা সিস্টেমটি বাস্তব বিশ্বের পরিবেশগত চাপের অনুকরণ করার জন্য ডিজাইন করা হয়েছে, যা সমালোচনামূলক উপাদানগুলির স্থায়িত্ব এবং সুরক্ষা নিশ্চিত করে।অটোমোবাইল ইলেকট্রনিক্স এবং এয়ারস্পেস উপাদান থেকে লিথিয়াম ব্যাটারি পর্যন্ত (UN 38.3) এবং ভোক্তা ইলেকট্রনিক্স, এই সিস্টেমটি সঠিক উত্তেজনা প্রদান করে যাGB, GJB, UL, JIS, IEC, এবং MIL-STDমানদণ্ড।

  ---

  কেন SN553 সিস্টেম বেছে নিন?

  এই সিস্টেমটি উচ্চ-শক্তির আউটপুটকে সুনির্দিষ্ট ডিজিটাল নিয়ন্ত্রণের সাথে একত্রিত করে, যা পরীক্ষাগার এবং উত্পাদন QA বিভাগগুলির জন্য একটি সম্পূর্ণ টানকি সমাধান সরবরাহ করে।

  • গ্লোবাল কমপ্লায়েন্স রেডিঃ'ইউএন ৩৮.৩ (ক্লজ ৪.৩), আইইসি ৬২১৩৩-১' সহ কঠোর আন্তর্জাতিক মানদণ্ড পূরণের জন্য পূর্বনির্ধারিতঃ2017, এবং আইইসি ৬২১৩৩-২:2017.

  • উচ্চ থ্রাস্ট ক্ষমতাঃবিতরণকারী3,২০০ কেজিএফসাইন/র্যান্ডম ফোর্স, যা ১০০ জি এর সর্বোচ্চ ত্বরণে ভারী পয়ল্ড (৪০০ কেজি পর্যন্ত) পরীক্ষা করতে সক্ষম।

  • বহুমুখী পরীক্ষার মোডঃএকটি ফ্রিকোয়েন্সি পরিসীমা মধ্যে Sine Sweep, র্যান্ডম, এবং ক্লাসিকাল শক পরীক্ষা সমর্থন করে১ ০ ২,৭০০ হার্জ.

  ---

  মূল সিস্টেম উপাদান এবং প্রযুক্তিগত সুবিধা

  1ইলেক্ট্রোম্যাগনেটিক উত্তেজনার জেনারেটর (A30S34)

  • দৃঢ় নির্মাণঃডাবল-লেয়ারিং অক্ষীয় গাইডিং সিস্টেমের বৈশিষ্ট্যযুক্ত যা গতিশীল ক্রস-টাকিং এবং ঘূর্ণন হ্রাস করে, উচ্চ চাপের অবস্থার অধীনে স্থায়িত্ব নিশ্চিত করে।

  • কার্যকর শীতলকরণঃদীর্ঘমেয়াদী পরীক্ষার সময় তাপীয় স্থিতিশীলতা বজায় রাখার জন্য একটি মধুচক্র বায়ু নল এবং কম গোলমাল ফ্যান ডিজাইন ব্যবহার করে।

  • মূল স্পেসিফিকেশনঃসর্বাধিক স্থানচ্যুতি ৫১ মিমি পিপি; চলমান কয়েল ব্যাসার্ধ Ф৩৪২ মিমি; ফ্লাক্স ফুটো <১০ গাউস।

  2ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার (LA30K)

  • উচ্চ দক্ষতাঃউচ্চ সংকেত-শব্দ অনুপাত (> 70 ডিবি) এবং কম বিকৃতির জন্য সিনোসয়েডাল ফ্রিকোয়েন্সি গুণক পিডব্লিউএম সহ এমওএসএফইটি / আইজিবিটি প্রযুক্তি ব্যবহার করে।

  • পাওয়ার আউটপুটঃআপনার সরঞ্জাম সুরক্ষার জন্য অন্তর্নির্মিত সার্ভো সুরক্ষা (ওভার-ভোল্টেজ, ওভার-কুরেন্ট, তাপমাত্রা সুরক্ষা) সহ 40KVA আউটপুট।

  3ডিজিটাল কম্পন নিয়ন্ত্রক (ভিসিএসউএসবি-২)

  • উচ্চ নির্ভুলতা নিয়ন্ত্রণঃ৩২-বিট ফ্লোটিং-পয়েন্ট ডিএসপি ২৪-বিট এডিসি রেজোলিউশনের সাথে পিসি থেকে স্বাধীন রিয়েল-টাইম ক্লোজড-লুপ কন্ট্রোল নিশ্চিত করে।

  • ব্যবহারকারী-বন্ধুত্বপূর্ণ ইন্টারফেসঃউইন্ডোজ-ভিত্তিক সফটওয়্যার যার সাথে ১ ক্লিক করে স্বয়ংক্রিয় পরীক্ষার রিপোর্ট তৈরি করা যায় (ওয়ার্ড/পিডিএফ) ।

  • নিরাপত্তা বৈশিষ্ট্যঃপূর্ণ শক্তি পরীক্ষার আগে সেটিংস যাচাই করার জন্য ′′ছোট-সিগন্যাল প্রিভিউ ′′ অন্তর্ভুক্ত, প্লাস জরুরী স্টপ ইন্টারলক।

  4. সম্প্রসারণ ও ফিক্সচারিং

  • উল্লম্ব সম্প্রসারণ (VT100):1000x1000 মিমি ম্যাগনেসিয়াম খাদ টেবিল, শক্ত পৃষ্ঠ, 2,000 হার্জ পর্যন্ত ব্যবহারযোগ্য।

  • অনুভূমিক স্লিপ টেবিল (HG100):তেল ফিল্ম স্লাইড ডিজাইন উচ্চ ঘূর্ণন মুহূর্ত ক্ষমতা জন্য, বড় বা অনিয়মিত আকৃতির নমুনা জন্য আদর্শ।

  • অটোমেটিক সেন্টারিং:ফটো ইলেকট্রিক সিস্টেম লোডিং এবং আনলোডিংয়ের সময় চলমান কয়েলকে ভারসাম্যপূর্ণ রাখে।

বিস্তারিত প্রযুক্তিগত বিবরণী

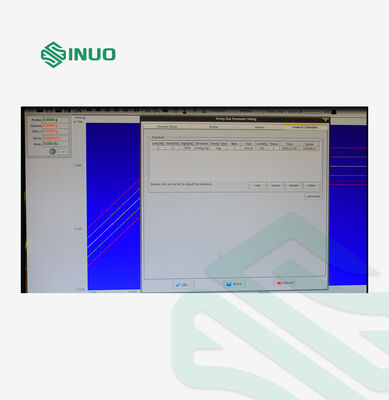

সফটওয়্যার কার্যকারিতা

• র্যান্ডম কন্ট্রোলঃগতিশীল পরিসীমা > 90dB সহ রিয়েল-টাইম ইকুয়ালাইজেশন; 3,200 বর্ণালী লাইন পর্যন্ত সমর্থন করে।

• সিন কন্ট্রোলঃনিম্ন বিকৃতি (< -১০০ ডিবি) লিনিয়ার/লোগারিদমিক স্কেপ মোডের সাথে।

• ক্লাসিকাল শক:0.5 থেকে 3,000 এমএস পর্যন্ত পালস সময়কালের সাথে অর্ধ-সাইনস, ট্র্যাপিজয়েড, স্যাজডোথ এবং ত্রিভুজ তরঙ্গ সমর্থন করে।

অন্তর্ভুক্ত আনুষাঙ্গিক

• সংযোগ ক্যাবল এবং বায়ু পাইপ সম্পূর্ণ সেট

• অপারেটিং নির্দেশাবলী, পরিদর্শন প্রতিবেদন এবং রক্ষণাবেক্ষণ ম্যানুয়াল

• ক্যালিব্রেটেড সিস্টেম ত্বরণ সেন্সর

• টি-টাইপ চাবি, হেক্সাগোনাল চাবি, স্ক্রু ড্রাইভার এবং কম্পনশীল চাপ বার ক্ল্যাম্প
