IEC 62196-1:2022 Compliant Screw Terminal Clamping Tester for EV Connectors with 75mm Rotating Diameter and (10±2) r/min Testing Rate

IEC 62196-1:2022 Compliant Screw Terminal Clamping Tester for EV Connectors with 75mm Rotating Diameter and (10±2) r/min Testing Rate

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SNQC1012
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	20 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

প্রয়োগকৃত ধারা:

ধারা 13.3.1 চিত্র 12, সারণী 3

ফলিত স্ট্যান্ডার্ড:

IEC 62196-1:2022

ঘোরানো ব্যাস:

75 মিমি

পরীক্ষার হার:

(10±2) r/মিনিট

পাওয়ার সাপ্লাই:

AC220V, 50/60HZ

ঘোরানো ওজন:

0.4 ~ 70.3 কেজি

আকার:

790 মিমিএক্স 400 মিমিএক্স 1500 মিমি

উচ্চতা (এইচ) (মিমি):

260-660 মিমি

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠের কেস

যোগানের ক্ষমতা:

20 সেট/মাস

বিশেষভাবে তুলে ধরা:

IEC 62196-1:2022 Compliant Screw Terminal Clamping Tester

75mm Rotating Diameter EV Connector Test Machine

(10±2) r/min Testing Rate Terminal Clamping Force Test Machine

পণ্যের বর্ণনা

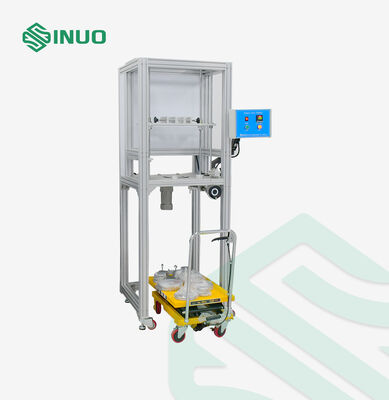

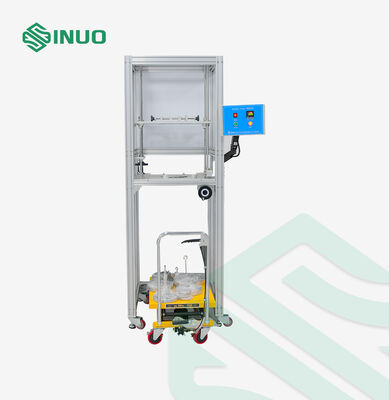

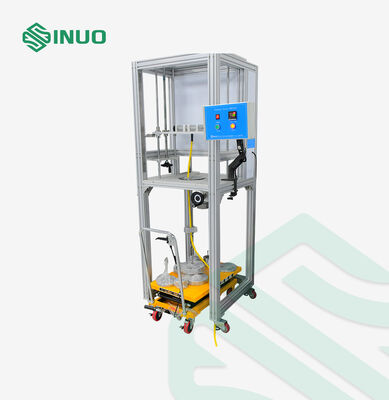

Screw Terminal Clamping Strength Tester for EV Connectors IEC 62196-1

This specialized testing equipment evaluates the reliability and structural integrity of screw terminal clamping mechanisms in EV connectors, ensuring compliance with international safety standards.

Compliance Standards

Conforms to IEC 62196-1:2022 clause 13.3.1 fig12, table 3 requirements for electric vehicle conductive charging systems.

Equipment Functionality

This compliance testing machine assesses whether clamping screw terminal designs and structures meet requirements for preventing wire damage during installation and normal operation. It verifies the terminal's ability to withstand stress during regular usage conditions.

The system features programmable testing cycles with preset counter functionality and automatic shutdown with alarm notification when testing cycles are completed.

Technical Specifications

Power Supply	AC220V, 50/60Hz
Counting Range	1-9999 cycles (150 cycles/15 minutes default)
Testing Rate	(10±2) rotations per minute
Rotating Weight Range	0.4-70.3kg (refer to table 3 for details)
Rotating Diameter	75mm
Bushing Hole Diameters	6.5, 9.5, 13, 14.5, 15.9, 19.1, 22.2, 25.4, 28.6, 31.8, 38.1, 44.5mm
Height Range (H)	260-660mm
Overall Dimensions	790mm * 400mm * 1500mm

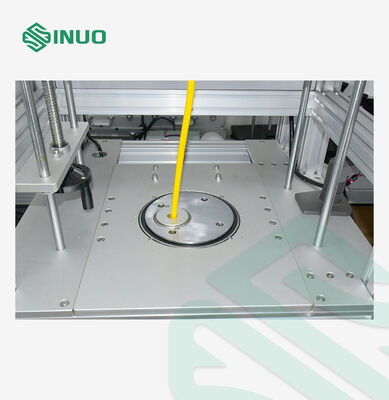

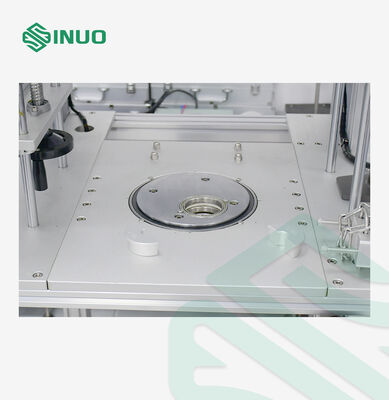

Equipment Details
