এসএই জে২৪৬৪-এর সাথে সামঞ্জস্যপূর্ণ ক্রাশ এবং নখের অনুপ্রবেশ পরীক্ষার জন্য ৩০০ কেএন চাপ পরিসীমা এবং বক্স-টাইপ কাঠামোর সাথে ইভি ব্যাটারি পরীক্ষার সরঞ্জাম

এসএই জে২৪৬৪-এর সাথে সামঞ্জস্যপূর্ণ ক্রাশ এবং নখের অনুপ্রবেশ পরীক্ষার জন্য ৩০০ কেএন চাপ পরিসীমা এবং বক্স-টাইপ কাঠামোর সাথে ইভি ব্যাটারি পরীক্ষার সরঞ্জাম

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SN554B-30T
MOQ: 1
মূল্য: Customized
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 1 সেট/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
ব্যাটারির আকার:
300*300*250 মিমি
ব্যাটারির ওজন:
18 কেজি-30 কেজি
পরীক্ষা স্থান:
1000×1000×1000mm(W*D*H)
সরঞ্জামের মাত্রা:
1200×1500×1850mm
ক্রাশ আকুপাংচার গতি:
0.1-83 মিমি/সেকেন্ড (নিয়ন্ত্রণযোগ্য)
সরঞ্জাম কাঠামো:
বক্স টাইপ কাঠামো
চাপ পরিসীমা:
1~300kN
স্থানচ্যুতি:
0-300 মিমি
প্যাকেজিং বিবরণ:
অন্যান্য
যোগানের ক্ষমতা:
1 সেট/মাস
বিশেষভাবে তুলে ধরা:

300kN চাপ পরিসীমা EV ব্যাটারি পরীক্ষার সরঞ্জাম

,

বক্স-টাইপ স্ট্রাকচার ব্যাটারি ক্রাশ টেস্ট চেম্বার

,

SAE J2464 মেনে চলা নখের অনুপ্রবেশ পরীক্ষার চেম্বার

পণ্যের বর্ণনা

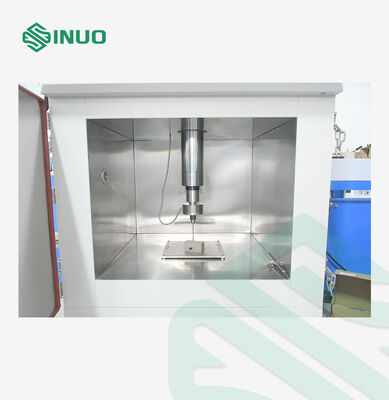

ইভি ব্যাটারি পরীক্ষার সরঞ্জাম ব্যাটারি ক্রাশ এবং নখ অনুপ্রবেশ 300kN
উন্নত পরীক্ষার সরঞ্জাম যা ইভি ব্যাটারির সুরক্ষা মূল্যায়নের জন্য ডিজাইন করা হয়েছে, যার মধ্যে 300kN সর্বোচ্চ বলের সাথে ক্রাশ এবং পেরেকশন টেস্টিং ক্ষমতা রয়েছে।
সম্মতি মানদণ্ড
এটি SAE J2464 স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ (বিভাগ ৪) ।3.3.1: প্রবেশ পরীক্ষা; ধারা ৪।3.6.1: ক্রাশ টেস্ট), AIS 038 ক্রাশ টেস্ট পৃষ্ঠা নং 79 এর 106 ক্ল.নং 3.2, নখের অনুপ্রবেশ পরীক্ষা 106 ক্ল.নং 3 এর পৃষ্ঠা নং 101 এ।3.২ (ক) আইইসি ৬২১৩৩-২০১২, আইএসও ১২৪০৫-৪ঃ2018, এবং অন্যান্য প্রাসঙ্গিক মানদণ্ড।
সরঞ্জামের সংক্ষিপ্ত বিবরণ
  • ভোল্টেজ অধিগ্রহণ ফাংশন স্বয়ংক্রিয়ভাবে পরীক্ষার সময় ব্যাটারি ভোল্টেজ পরিবর্তন সংগ্রহ করে এবং ভোল্টেজ শূন্য পৌঁছে যখন বন্ধ
  • নমনীয় পরীক্ষার মোডঃ চাপ, বিকৃতি এবং ভোল্টেজ নিয়ন্ত্রণ কাস্টমাইজযোগ্য স্টপিং অবস্থার সাথে
  • পরীক্ষার গতি, শক্তি, স্থানচ্যুতি, তাপমাত্রা এবং ভোল্টেজের রিয়েল-টাইম পর্যবেক্ষণ এবং প্রদর্শন
  • ব্যাপক তথ্য রেকর্ডিং, সংরক্ষণ, তুলনা এবং ট্র্যাকিং ফাংশন সহ উইন্ডোজ ভিত্তিক কম্পিউটার অপারেটিং সিস্টেম
  • শক্তি, স্থানচ্যুতি এবং ভোল্টেজ একযোগে রেকর্ড করার জন্য ডেডিকেটেড টেস্ট কন্ট্রোল মাদারবোর্ড
  • যেকোনো সেট শর্ত পূরণ হলে স্বয়ংক্রিয়ভাবে থামার সাথে একাধিক পরীক্ষার শর্তের সমন্বয়
  • রিয়েল-টাইম ডেটা এক্সপোর্ট এবং রিপোর্ট জেনারেট করার ক্ষমতা
  • পরীক্ষার সুনির্দিষ্ট সমাপ্তির জন্য ভোল্টেজ সংকেত নিয়ন্ত্রণ
টেকনিক্যাল স্পেসিফিকেশন
ব্যবহারকারীর ব্যাটারি সেল আকার সর্বাধিক আকারঃ 300*300*250 মিমি, ওজনঃ 18kg-30kg
EV battery testing equipment showing battery cell size specifications
টেস্ট স্পেস 1000*1000*1000 মিমি (প্রস্থ * গভীরতা * উচ্চতা)
মাত্রা 1200*1500*1850mm (প্রস্থ * গভীরতা * উচ্চতা, প্রকৃত নকশা সাপেক্ষে)
সরঞ্জাম কাঠামো বক্স টাইপ কাঠামো
নিয়ন্ত্রণ পদ্ধতি কম্পিউটার রিমোট কন্ট্রোল, দূরত্ব ≥10m
ড্রাইভ পদ্ধতি সার্ভো মোটর + বৈদ্যুতিক সিলিন্ডার ড্রাইভ
চাপ পরিসীমা 1 ¢ 300kN, সেন্সরের সর্বাধিক পরিসীমা 306kN
চাপ নির্ভুলতা ±1% FS
ক্রাশ/অ্যাকুপাঙ্কচার গতি 0.1-83mm/s (নিয়ন্ত্রিত)
স্থানচ্যুতি ০৩০০ মিমি
ইস্পাত সুই স্পেসিফিকেশন আকারঃ Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm
দৈর্ঘ্যঃ ২০০ মিমি
উপাদানঃ তাপ চিকিত্সা ইস্পাত
কোণঃ 45°-60°
পরিমাণঃ ২টি করে
Steel needle specifications for battery penetration testing
ক্রাশ হেড অপশন R75*250mm সেমিসিলিন্ডার, 2R75*250mm সেমিসিলিন্ডার এবং সমতল ক্রাশ হেড
Crush head options for battery testing equipment
ইগল ফিক্সচার Needle fixture component for battery testing equipment
তাপমাত্রা অর্জন পরিসীমাঃ ০-১০০০°সি, রেজোলিউশনঃ ০.১°সি, নির্ভুলতাঃ ±০.৫°সি, ২টি চ্যানেল
ভোল্টেজ অধিগ্রহণ পরিসীমাঃ 0-100V, নির্ভুলতাঃ ≤±0.5% FS, রেজোলিউশনঃ 10mV, 1 চ্যানেল
বিদ্যুতের চাহিদা 25KW, 380V পাওয়ার সাপ্লাই
ওজন প্রায় ৮০০ কেজি
অতিরিক্ত বিবরণ

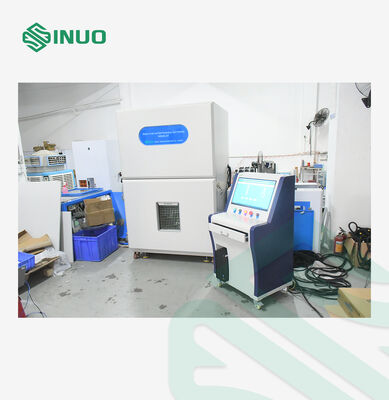

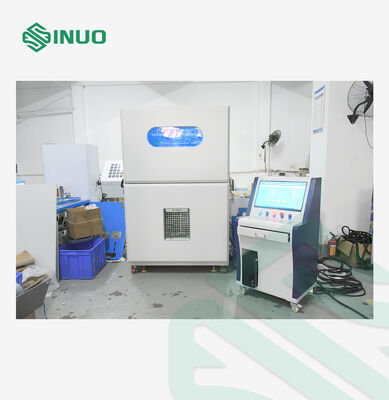

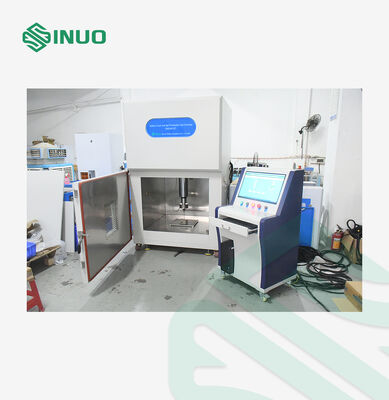

Detailed view of EV battery testing equipment components Additional detailed view of EV battery testing equipment
