IEC 61851-23 Ed.2 EVSE সাইড B ক্যাবল সমাবেশ অ্যাঙ্করিং স্ট্রেন রিলিফ টেস্ট সরঞ্জাম

IEC 61851-23 Ed.2 EVSE সাইড B ক্যাবল সমাবেশ অ্যাঙ্করিং স্ট্রেন রিলিফ টেস্ট সরঞ্জাম

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	Snqc1007b
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	20 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

টর্ক প্রয়োগ:

0.6n • m, 0.7n • m, 1.4n • m, 2.7n • m, 5.4n • m, 11.0n • m, 16.3n • m স্পেসিফিকেশন ， ওজনের সুপারপজি

প্রয়োগ করুন:

160n, 200n, 240n, 250n, 500n স্পেসিফিকেশন পূরণ করুন, ওজনের সুপারপজিশন দ্বারা উপলব্ধ

টেনসিল ফ্রিকোয়েন্সি:

1 সময়/গুলি

টর্ক হুইল:

আর 100 মিমি (ф200 মিমি) ± 0.5 মিমি

টর্ক অ্যাপ্লিকেশন সময়:

0-99H59M59S

চক্র টানুন:

1-999999 চক্র

শক্তি ব্যর্থতা সুরক্ষা:

পাওয়ার-অফ ডেটা স্টোরেজ মেমরি ফাংশন সহ

অপারেশন মোড নিয়ন্ত্রণ করুন:

পিএলসি স্বয়ংক্রিয় নিয়ন্ত্রণ, টাচ স্ক্রিন অপারেশন

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠ

যোগানের ক্ষমতা:

20 সেট/মাস

বিশেষভাবে তুলে ধরা:

অ্যাঙ্করিং স্ট্রেন রিলিফ টেস্ট সরঞ্জাম

IEC 61851-23 EVSE পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা

IEC 61851-23 Ed.2 EVSE সাইড B কেবল অ্যাসেম্বলি অ্যাঙ্করেজ স্ট্রেইন রিলিফ টেস্ট সরঞ্জাম

IEC 61851-23 EV চার্জিং স্টেশন কেবল অ্যাঙ্করেজ টেস্ট সিস্টেম EVSE কেবল পুল ও টর্ক টেস্ট সরঞ্জাম

সম্মতি স্ট্যান্ডার্ড

IEC 61851-23:2023 ধারা 11.6.102 এবং চিত্র 110, চিত্র 111 এবং টেবিল 114 অনুযায়ী ডিজাইন ও তৈরি করা হয়েছে।

পণ্য ওভারভিউ

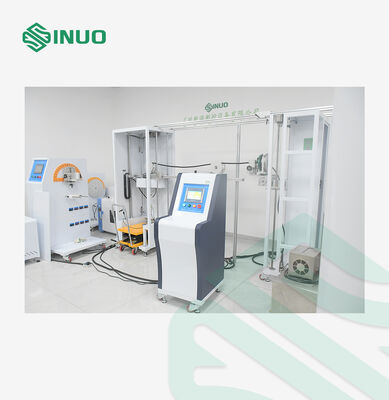

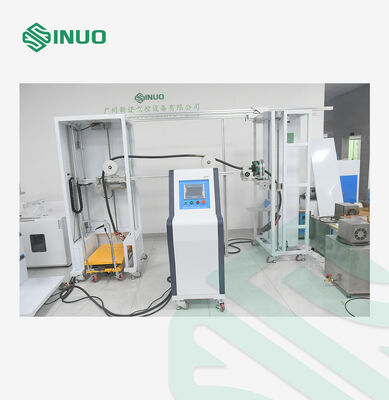

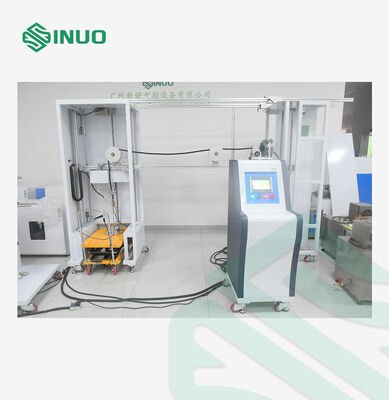

কেবল অ্যাঙ্করেজ পুল ফোর্স এবং টর্ক টেস্ট অ্যাপারেটাস (মডেল SNQC1007B) একটি উচ্চ-নির্ভুলতা পরীক্ষার সিস্টেম যা EVSE প্রস্তুতকারক এবং স্বীকৃত পরীক্ষাগারগুলির জন্য ডিজাইন করা হয়েছে যাদের নির্ভরযোগ্য এবং পুনরাবৃত্তিযোগ্য সম্মতি যাচাইকরণের প্রয়োজন। IEC 61851-23:2023, ধারা 11.6.102-এর সাথে কঠোরভাবে তৈরি করা হয়েছে, এই সিস্টেমটি মূল্যায়ন করতে ব্যবহৃত হয় যে EV AC/DC চার্জিং স্টেশন কেবল অ্যাসেম্বলি এবং অ্যাঙ্করেজ কাঠামো নির্দিষ্ট টেনসাইল ফোর্স এবং টর্ক সহ্য করতে পারে কিনা, অনুমোদিত স্থানচ্যুতি সীমা অতিক্রম না করে।

SNQC1007B-তে PLC-ভিত্তিক বুদ্ধিমান নিয়ন্ত্রণ, মোটর-চালিত বল প্রয়োগ এবং নির্ভুল ওজন লোডিং রয়েছে, যা স্থিতিশীল বল আউটপুট, সঠিক পরিমাপ এবং চমৎকার পরীক্ষার পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে। পরীক্ষার পরামিতিগুলি বিভিন্ন তারের আকার এবং পরীক্ষার প্রয়োজনীয়তাগুলি পূরণ করার জন্য নমনীয়ভাবে কনফিগার করা যেতে পারে। একটি শক্তিশালী যান্ত্রিক কাঠামো একটি স্বজ্ঞাত টাচ-স্ক্রিন হিউম্যান-মেশিন ইন্টারফেসের সাথে মিলিত হয়ে দক্ষ এবং ব্যবহারকারী-বান্ধব অপারেশন সক্ষম করে, এমনকি প্রথমবারের ব্যবহারকারীদের জন্যও।

সাধারণ ব্যবহারের সময় চার্জিং ক্যাবলের উপর প্রয়োগ করা বাস্তব-বিশ্বের টান এবং মোচড়ের চাপগুলি সঠিকভাবে অনুকরণ করে, এই যন্ত্রটি প্রস্তুতকারকদের কঠোর আন্তর্জাতিক নিরাপত্তা প্রয়োজনীয়তাগুলির সাথে সম্মতি যাচাই করতে সহায়তা করে। এটি নিরাপদ, আরও নির্ভরযোগ্য এবং সম্পূর্ণরূপে সঙ্গতিপূর্ণ EV চার্জিং অবকাঠামো তৈরি করতে সহায়তা করে, সার্টিফিকেশন ঝুঁকি হ্রাস করে এবং পরীক্ষার দক্ষতা উন্নত করে।

প্রযুক্তিগত বৈশিষ্ট্য

পরীক্ষার বিষয়বস্তু	EV চার্জিং স্টেশন সাইড B কেবল অ্যাসেম্বলি অ্যাঙ্করেজ স্ট্রেইন রিলিফ টেস্ট অ্যাপারেটাস
সরঞ্জামের কাঠামোর স্কিম্যাটিক
নিয়ন্ত্রণ অপারেশন মোড	PLC স্বয়ংক্রিয় নিয়ন্ত্রণ, টাচ স্ক্রিন অপারেশন
টর্ক প্রয়োগ	0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m স্পেসিফিকেশন পূরণ করে, ওজনের সুপারপজিশন দ্বারা উপলব্ধি করা হয়
ড্রাইভ মোড	বৈদ্যুতিক
পুল ফোর্স প্রয়োগ	160N, 200N, 240N, 250N, 500N স্পেসিফিকেশন পূরণ করে, ওজনের সুপারপজিশন দ্বারা উপলব্ধি করা হয়
টান চক্র	1-999999 চক্র, প্রিসেট করা যেতে পারে, ডিফল্ট হল 100±1 চক্র

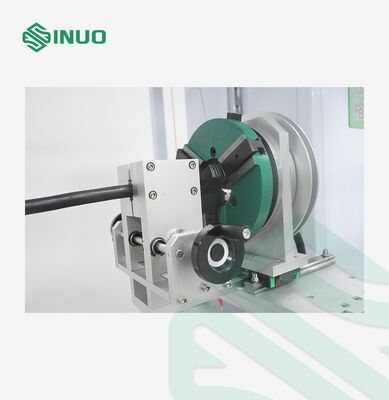

টর্ক হুইল	R100mm(Ф200mm) ±0.5mm
টেনসাইল ফ্রিকোয়েন্সি	1 বার/সেকেন্ড, প্রকৃত টান সময় বৈদ্যুতিক সংকেত দ্বারা সনাক্ত করা হয়
ফিক্সচার	ইউনিভার্সাল ক্ল্যাম্প, এক সেট
টর্ক প্রয়োগের সময়	0-99H59M59S, প্রিসেট করা যেতে পারে
পাওয়ার ব্যর্থতা সুরক্ষা	পাওয়ার-অফ ডেটা স্টোরেজ মেমরি ফাংশন সহ
অতিরিক্ত কনফিগারেশন	সরঞ্জামের একটি নিয়মিত ফিক্সচার উচ্চতা রয়েছে যা 500 থেকে 1200 মিমি পর্যন্ত (অর্থাৎ, তারের আউটলেট অবস্থান), যা বিভিন্ন তারের আউটলেট অবস্থান সহ চার্জিং স্টেশনগুলির পরীক্ষার প্রয়োজনীয়তা পূরণ করতে দেয়।
ওজন ম্যাচিং নির্বাচন টেবিল
