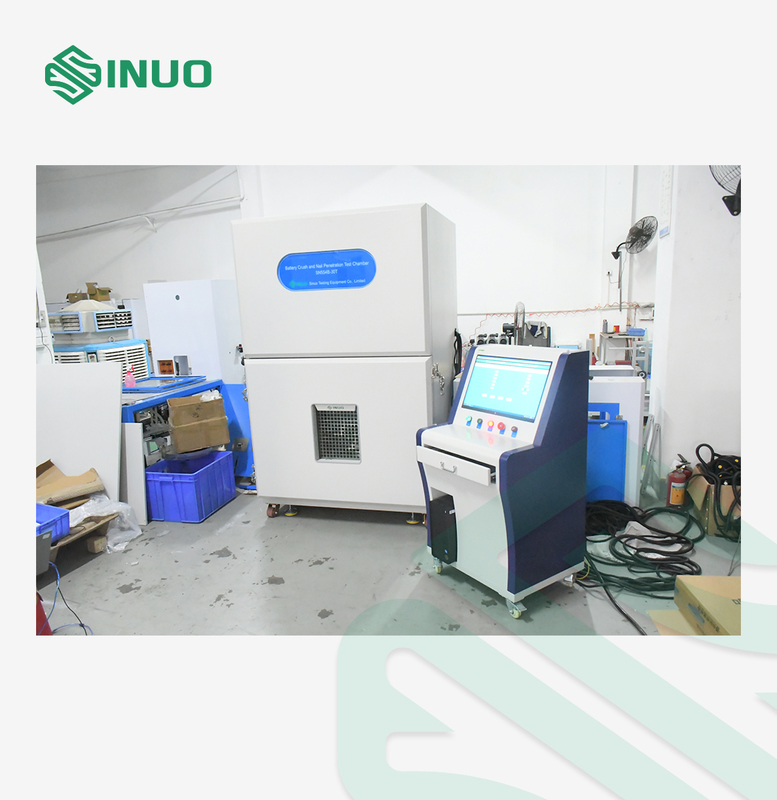

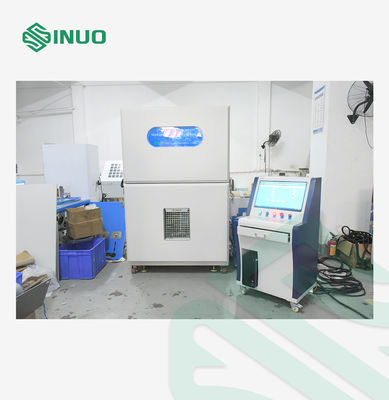

ব্যাটারি ক্রাশ এবং পেরেক প্রবেশন পরীক্ষা চেম্বার ব্যাটারি সুরক্ষা পরীক্ষা সরঞ্জাম 300kN

ব্যাটারি ক্রাশ এবং পেরেক প্রবেশ পরীক্ষা চেম্বার ব্যাটারি সুরক্ষা পরীক্ষা সরঞ্জাম 300kN

অনুসৃত মান ও ধারা

SAE J2464 স্ট্যান্ডার্ড (ধারা 4.3.3.1: প্রবেশ পরীক্ষা; ধারা 4.3.6.1: ক্রাশ পরীক্ষা), AIS 038 ক্রাশ পরীক্ষা 106 পৃষ্ঠার 79 পৃষ্ঠায় ক্লজ নং 3.2, পেরেক প্রবেশ পরীক্ষা 106 পৃষ্ঠার 101 পৃষ্ঠায় ক্লজ নং 3.3.2 (ক), IEC62133-2012, IS0 12405-4:2018, ইত্যাদি মেনে চলে।

সরঞ্জামের সংক্ষিপ্ত বিবরণ

1. পরীক্ষার সফ্টওয়্যারটিতে একটি ভোল্টেজ অধিগ্রহণ ফাংশন রয়েছে: একক ব্যাটারির পরীক্ষার প্রয়োজনীয়তা অনুসারে, যতক্ষণ না ব্যাটারির শেল ভেঙে যায় বা ব্যাটারি শর্ট সার্কিট হয় (ব্যাটারির অভ্যন্তরীণ ভোল্টেজ 0V হয়), পরীক্ষা চলাকালীন ব্যাটারির ভোল্টেজ পরিবর্তন স্বয়ংক্রিয়ভাবে সংগ্রহ করা হবে। যখন ভোল্টেজ শূন্য হয়, সরঞ্জামটি স্বয়ংক্রিয়ভাবে পরীক্ষা বন্ধ করে দেয়।

2. পাওয়ার ব্যাটারির পরীক্ষার প্রয়োজনীয়তা অনুসারে: পরীক্ষার সিস্টেমটি প্রথমে ব্যাটারি মডিউলের আকারের 30% পর্যন্ত সংকুচিত করতে পারে (অর্থাৎ, বিকৃতি)। অথবা একটি নির্দিষ্ট চাপ মান সেট করুন (যেমন এক্সট্রুশন ফোর্স 20kN)। যখন এক্সট্রুশন পরীক্ষা সেট করা ফোর্স মান এবং সেট করা চাপ ধারণের সময় পৌঁছে যায়, তখন সরঞ্জামটি পরীক্ষা বন্ধ করে দেয়।

3. নমুনা চাপ, বিকৃতি এবং ভোল্টেজের তিনটি শর্তের যেকোনো একটি অনুসারে পরীক্ষা করা যেতে পারে।

4. তিনটি পরীক্ষার মোড শর্তগুলির যেকোনো সংমিশ্রণের জন্য নিয়ন্ত্রণ ভেরিয়েবল হিসাবে ব্যবহার করা যেতে পারে। অর্থাৎ, তিনটি বা দুটি পরীক্ষার শর্ত একই সময়ে সেট করা যেতে পারে। যদি শর্তগুলির মধ্যে কোনো একটি পূরণ হয়, তাহলে ডিভাইসটি পরীক্ষা বন্ধ করে দেবে।

5. পরীক্ষার সিস্টেম পরীক্ষার সময় গতি প্রদর্শন করতে পারে। পরীক্ষার জন্য প্রয়োজনীয় পরীক্ষার গতিও কম্পিউটার সফটওয়্যারে সেট করা যেতে পারে।

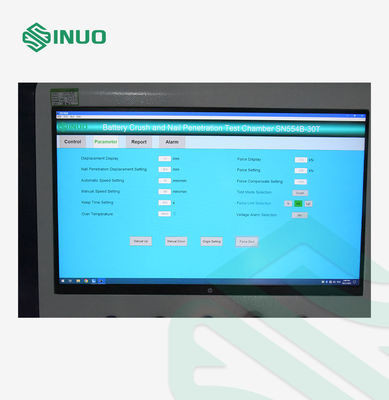

6. কম্পিউটার অপারেটিং সিস্টেম উইন্ডোজ ডায়ালগ বক্সে প্রক্রিয়া করা হয়। টেবিল মোড নিজে পরিকল্পনা করা যেতে পারে। পরীক্ষার ডেটা পুরো প্রক্রিয়া জুড়ে রেকর্ড করা হয়। এটি সংরক্ষণ, তুলনা এবং ট্র্যাকিং ফাংশন সরবরাহ করে।

7. ডেডিকেটেড টেস্ট কন্ট্রোল মাদারবোর্ড একই সময়ে বল, স্থানচ্যুতি এবং ভোল্টেজ রেকর্ড করতে পারে। কন্ট্রোল মাদারবোর্ড রিয়েল টাইমে কম্পিউটারে নির্দেশাবলী পাঠাবে এবং কন্ট্রোল ইন্টারফেস রিয়েল টাইমে এক্সট্রুশন ফোর্স, তাপমাত্রা, ভোল্টেজ, গতি এবং বিকৃতি রেকর্ড ও নিরীক্ষণ করবে। এটি সরাসরি রিপোর্ট তৈরি বা ডেটা রপ্তানি করার জন্য সুবিধাজনক। কন্ট্রোল মাদারবোর্ড পরিচালনা করা সহজ।

8. পরীক্ষার সময়, ভোল্টেজ সংকেত সংগ্রহ করে পরীক্ষার ফাংশন নিয়ন্ত্রণ করা যেতে পারে। ব্যাটারি পরীক্ষার সময় ভোল্টেজ পরিবর্তন হবে। পরীক্ষার সিস্টেমে একটি নির্দিষ্ট ভোল্টেজ মান লিখুন এবং সিস্টেম একটি সংকেত আউটপুট করে। সেট ভোল্টেজ মান পৌঁছালে এক্সট্রুশন পরীক্ষা বন্ধ হয়ে যায়।

প্রযুক্তিগত পরামিতি

ব্যবহারকারীর ব্যাটারি সেলের আকার	সর্বোচ্চ আকার (দৈর্ঘ্য x প্রস্থ x উচ্চতা): 300*300*250 মিমি, ওজন: 18 কেজি-30 কেজি
পরীক্ষার স্থান	1000×1000×1000 মিমি (প্রস্থ, গভীরতা এবং উচ্চতা)
মাত্রা	1200×1500×1850 মিমি (প্রস্থ, গভীরতা এবং উচ্চতা, প্রকৃত নকশার অধীন)
সরঞ্জামের গঠন	বক্স-টাইপ গঠন
ধোঁয়া নিষ্কাশন পোর্ট	ধোঁয়া নিষ্কাশন পোর্টের ব্যাস 100 মিমি
পরীক্ষার ছিদ্র	প্রতি পাশে 50 মিমি ছিদ্র খোলা হয়
নিয়ন্ত্রণ পদ্ধতি	রিমোট কম্পিউটার নিয়ন্ত্রণ, দূরত্ব ≥10m
ড্রাইভ পদ্ধতি	সার্ভো মোটর + বৈদ্যুতিক সিলিন্ডার ড্রাইভ
চাপের পরিসীমা	1～300kN, সেন্সর সর্বোচ্চ পরিসীমা 306kN
চাপের নির্ভুলতা	±1%FS
চাপের রেজোলিউশন	0.01kN
চাপ ধারণের সময়	0~99min59s, সেট করা যেতে পারে
ক্রাশ আকুপাংচার গতি	0.1-83mm/s (নিয়ন্ত্রণযোগ্য)
গতির নির্ভুলতা	0.1mm/s~5mm/s, নির্ভুলতা ±0.05mm/s; 5mm/s~83mm/s, নির্ভুলতা ±0.1mm/s
গতির রেজোলিউশন	≤0.01mm/s
স্থানচ্যুতি	0～300mm
স্থানচ্যুতির নির্ভুলতা	±0.1mm

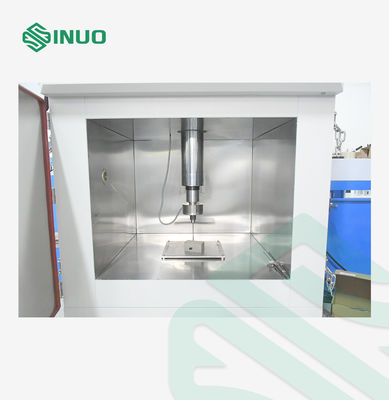

ইস্পাত সূঁচ	1) স্পেসিফিকেশন: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) দৈর্ঘ্য: L=200mm 3) উপাদান:ইস্পাতের তাপ চিকিত্সা 4) কোণ: 45°~60° 5) পরিমাণ: প্রতিটি 2টি
ক্রাশ সূঁচের দিক	উপর থেকে নীচে ক্রাশ এবং আকুপাংচার

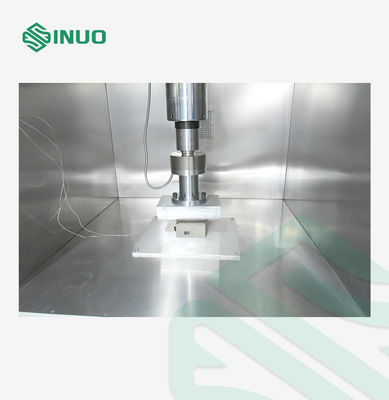

ক্রাশ হেড	1, R75*250mm আধা-সিলিন্ডার, সহজে বিচ্ছিন্ন করা যায়। 2, 2R75*250mm আধা-সিলিন্ডার, সহজে বিচ্ছিন্ন করা যায়।
ফ্ল্যাট ক্রাশ হেড	একটি ফ্ল্যাট ক্রাশ হেড সহ 1. আধা-সিলিন্ডার ক্রাশ হেড: ব্যাসার্ধ 100 মিমি, অর্থাৎ, R100mm * 250mm। (গ্রাহকের প্রয়োজন অনুযায়ী কাস্টমাইজ করুন) 2. ফ্ল্যাট ক্রাশ হেড।
সুই ফিক্সচার
ফোর্স ডিসপ্লে	কম্পিউটার ডিসপ্লে
সেন্সর রেজোলিউশন	1／10000
ইউনিট রূপান্তর	Kgf, N, kN
তাপমাত্রা অধিগ্রহণ সিস্টেম	তাপমাত্রা অধিগ্রহণ পরিসীমা 0～+1000℃
	তাপমাত্রা রেজোলিউশন: 0.1℃
	তাপমাত্রা পরিমাপের নির্ভুলতা: ±0.5℃
	তাপমাত্রা অধিগ্রহণ চ্যানেল: 2টি চ্যানেল
	তাপমাত্রা অধিগ্রহণ ফ্রিকোয়েন্সি: 100ms
ভোল্টেজ অধিগ্রহণ সিস্টেম	ভোল্টেজ অধিগ্রহণ পরিসীমা: 0~100V
	ভোল্টেজ অধিগ্রহণ নির্ভুলতা: ≤±0.5%FS
	রেজোলিউশন: 10mV
	ভোল্টেজ অধিগ্রহণ চ্যানেল: 1টি চ্যানেল
	ভোল্টেজ নমুনা ফ্রিকোয়েন্সি: 100ms
নমুনা লাইনের দৈর্ঘ্য	2m
অধিগ্রহণ ফ্রিকোয়েন্সি	≥50Hz
কাটঅফ শর্ত	চাপ, ভোল্টেজ এবং বিকৃতি আলাদাভাবে সেট এবং একযোগে নিরীক্ষণ করা যেতে পারে। সেট মানগুলিতে পৌঁছালে এক বা একাধিক ভেরিয়েবল পরীক্ষা বন্ধ করা যেতে পারে।
পাওয়ার	25KW
বিদ্যুৎ সরবরাহ	380V
ওজন (প্রায়)	800 কেজি
