IEC 60309 Compliant Flexibility Testing Apparatus for EV Plugs and Socket-Outlets

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SNQC1009
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	5 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

ড্রাইভ মোড:

সার্ভো মোটর

পরীক্ষা কেন্দ্র:

একক

ওজন লোড:

20n, 25n, 50n, 75n, 100n, 120n, 140n, 180n

ফ্লেক্সিং রেট:

0-60 চক্র / মিনিট, প্রিসেট করা যেতে পারে

বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি:

PLC বুদ্ধিমান নিয়ন্ত্রণ, 7-ইঞ্চি স্পর্শ অপারেশন

নমুনা ক্ল্যাম্পিং পদ্ধতি:

যান্ত্রিক ক্ল্যাম্পিং, অবস্থান সামঞ্জস্যযোগ্য

নমনীয় কোণ:

0-360° অবাধে সামঞ্জস্য করা যেতে পারে

ফ্লেক্সিং সাইকেল:

0~999999 পূর্বনির্ধারিত হতে পারে, ডিফল্ট 20000 চক্র

প্যাকেজিং বিবরণ:

প্যাকিং রফতানি

যোগানের ক্ষমতা:

5 সেট/মাস

পণ্যের বর্ণনা

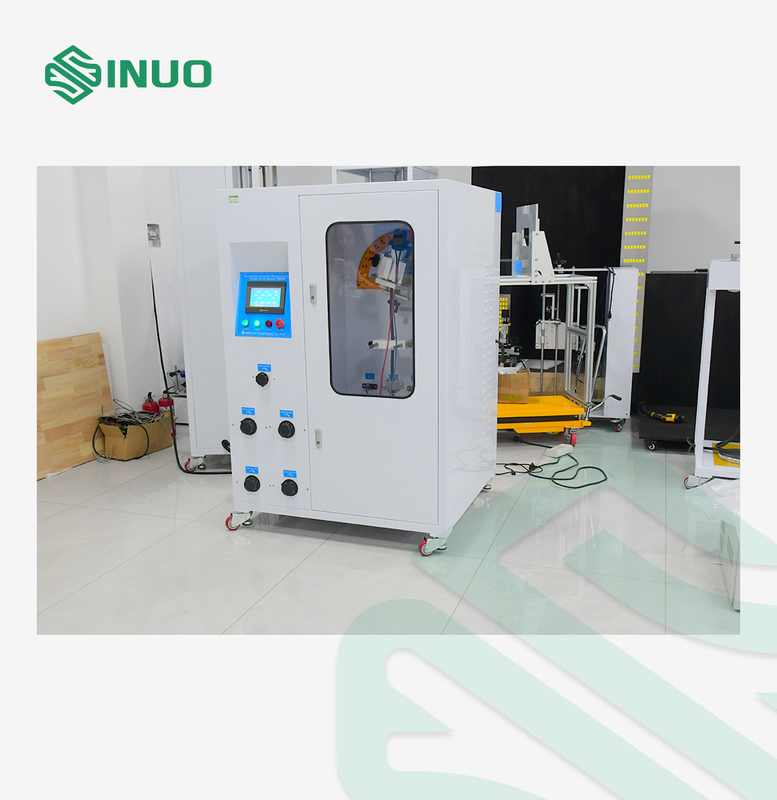

IEC 60309 Compliant Flexibility Testing Apparatus for EV Plugs and Socket-Outlets

Complied Standards & Clauses

The flexibility testing apparatus is designed and manufactured according to requirements of IEC62196-1: 2022 clause 26.4 table 14, IEC60309-1: 2012 clause 24.4 figure 9, etc.

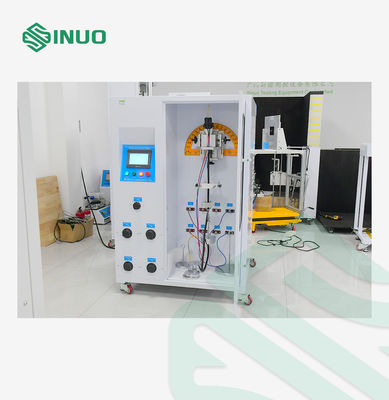

Equipment Structure

The Flexibility Testing Apparatus is specially developed in accordance with IEC 62196-1:2022 clause 26.4 table 14 and IEC 60309-1:2012 clause 24.4 figure 9, designed for conducting mechanical flexing endurance tests on vehicle plugs, socket-outlets, and non-rewirable couplers.

Equipped with a PLC control system and a 7-inch color touchscreen interface, the equipment ensures intuitive operation and precise control. A servo motor drives the flexing motion, allowing operators to preset the angle, speed, and number of cycles directly on the screen. The test runs automatically based on the configured parameters, and the system will stop and alert once the target cycle count is reached.

This apparatus features high-accuracy digital display, efficient variable frequency control, precise speed adjustment, and six-digit memory settings. Its multi-purpose modular fixture and rotating center alignment tool enhance testing flexibility, while the built-in load function can provide test voltage to samples during operation.

With its advanced automation, reliable accuracy, and versatile design, this system is an ideal solution for manufacturers and laboratories seeking compliance verification and durability testing of EV connectors.

Technical Parameters

Test Station	Single
Power Supply	Three phase AC380V±10%, 50Hz
Test Judgment	Judging by the signals given when the current is conducted or not
Drive Mode	Servo motor
Equipment Dimensions & Weight	L 850mm W 800mm H 1500mm, the whole machine is about 300Kg

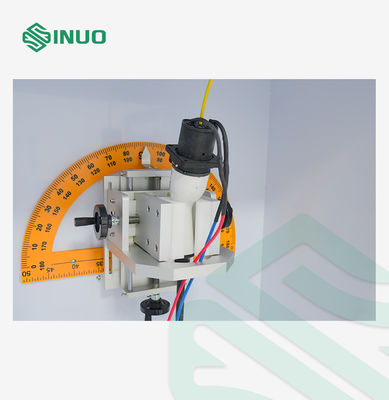

Flexing Angle	0-360° can be adjusted freely (default 90°, 45°on either side of the vertical)
Flexing Rate	0-60 cycles / min, can be preset
Flexing Cycles	0~999999 can be preset, default 20000 cycles
Load Weights	20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N
Load Power	Built-in, with adjustable phase voltage between conductors 0-250V and current AC0-400A adjustable Note: for load >400A, please use an external power source

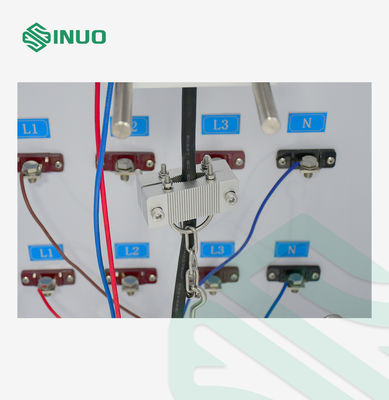

Sample Clamping Method	Mechanical clamping, the position of clamping point is adjustable
Electrical Control Method	PLC intelligent integrated control, 7-inch humanized touch interface operation
