বৈদ্যুতিক গাড়ির চার্জিং সংযোগকারী প্রত্যাহার পরীক্ষা সরঞ্জাম আইইসি 62196-1

বৈদ্যুতিক গাড়ির চার্জিং সংযোগকারী প্রত্যাহার পরীক্ষা সরঞ্জাম আইইসি 62196-1

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SNQC1013
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	30 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

ফলিত পরিসংখ্যান:

Fig13, fig14

ফলিত টেবিল:

টেবিল 5

প্রয়োগকৃত ধারা:

ধারা 14.1.5, 14.1.6

প্রয়োগ স্ট্যান্ডার্ড:

আইইসি 62196-1

অপারেশন পদ্ধতি:

ম্যানুয়াল অপারেশন

ওজন কনফিগারেশন:

165-750N

টেস্ট প্লাগ:

কাস্টমাইজড

পরীক্ষা কেন্দ্র:

একক স্টেশন

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠ

যোগানের ক্ষমতা:

30 সেট/মাস

বিশেষভাবে তুলে ধরা:

ইভি চার্জিং সংযোগকারী পরীক্ষার সরঞ্জাম

আইইসি ৬২১৯৬-১ টেস্টার

বৈদ্যুতিক গাড়ির সংযোগকারী পরীক্ষার যন্ত্র

পণ্যের বর্ণনা

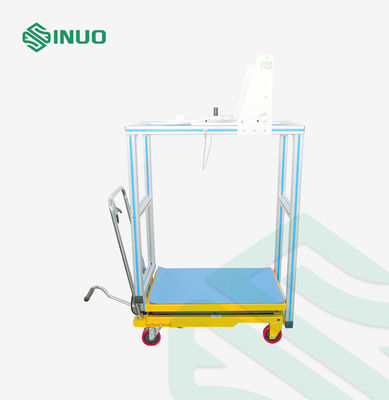

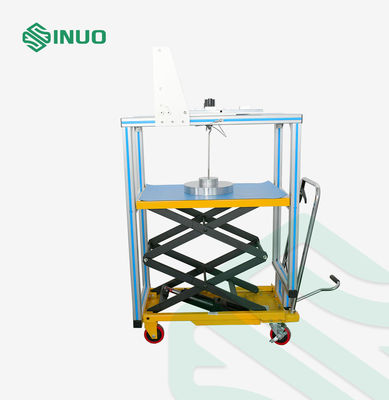

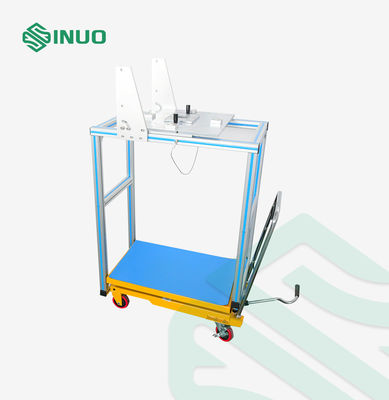

বৈদ্যুতিক গাড়ির চার্জিং সংযোগকারী অপসারণ পরীক্ষা সরঞ্জাম IEC 62196-1

অনুসৃত মান ও ধারা

এই পরীক্ষার সরঞ্জাম IEC 62196-1:2022 ধারা 14.1.5, 14.1.6, চিত্র 13, চিত্র 14 মেনে চলে।

সরঞ্জামের সংক্ষিপ্ত বিবরণ

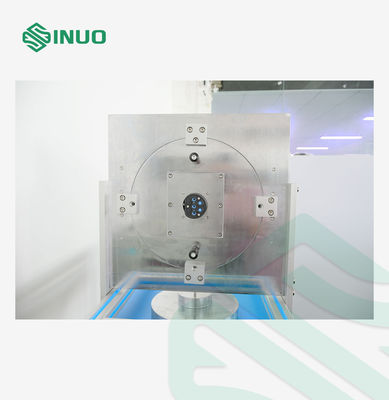

সকেট-আউটলেট এবং ল্যাচিং ডিভাইস থেকে পরীক্ষার প্লাগ অপসারণের সময় প্রয়োজনীয় অপসারণ বল পরীক্ষা করতে এটি ব্যবহৃত হয়।

প্রযুক্তিগত পরামিতি

প্রাসঙ্গিক স্ট্যান্ডার্ড শীট অনুযায়ী, পরীক্ষার প্লাগের সক্রিয় দৈর্ঘ্যের উপর 0.8 µm এর বেশি রুক্ষতা নেই এমন শক্ত ইস্পাতের সূক্ষ্মভাবে গ্রাউন্ড করা যোগাযোগ থাকতে হবে এবং নামমাত্র দূরত্বে স্থাপন করতে হবে, যার সহনশীলতা ±0.05 মিমি।

প্লাগ যোগাযোগের মাত্রা বা অন্যান্য প্রকারের প্লাগ যোগাযোগের জন্য যোগাযোগের পৃষ্ঠগুলির মধ্যে দূরত্ব প্রাসঙ্গিক স্ট্যান্ডার্ড শীটগুলিতে দেওয়া সর্বনিম্ন মাত্রার সাথে সঙ্গতিপূর্ণ হবে, যার সহনশীলতা ^+0.01₀মিমি

এই পরীক্ষার যন্ত্রটিতে পরীক্ষার প্লাগগুলি অন্তর্ভুক্ত করা হয়নি, অনুগ্রহ করে সেই পরীক্ষার প্লাগগুলি ব্যবহার করুন যা ক্লায়েন্ট ইতিমধ্যে নিম্নলিখিত হিসাবে আলাদাভাবে অর্ডার করেছেন:

না	স্ট্যান্ডার্ড	চিত্র নং:	নাম	পরিমাণ
1	IEC62196-2/Ed.3/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 2-I শীট 1	টেস্ট-প্লাগ: 32A, 250 V AC গাড়ির ইনলেট	1
2	IEC62196-2/Ed.3/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 2-Ilb শীট 1	টেস্ট-প্লাগ: 63 A, 480 V থ্রি-ফেজ বা 70 A, 250 V সিঙ্গেল ফেজ	1
3	IEC62196-2/Ed.3/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 2-Ild শীট 1	টেস্ট-গাড়ির ইনলেট: 63 A, 480 V থ্রি-ফেজ বা 70 A, 250 V সিঙ্গেল ফেজ	1
4	IEC62196-2/Ed.3/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 2-Ilf শীট 1	টেস্ট-গাড়ির ইনলেট: 63 A, 480 V থ্রি-ফেজ বা 70 A, 250 V সিঙ্গেল ফেজ	1
5	IEC62196-2/Ed.3/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 2-Illa শীট 1	টেস্ট-প্লাগ: 16 A, 250 V সিঙ্গেল-ফেজ প্লাগ উইথ 1 পাইলট কন্টাক্ট	1
6	IEC62196-2/Ed.3/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 2-Illa শীট 3	টেস্ট-গাড়ির ইনলেট : 16A, 250V সিঙ্গেল-ফেজ গাড়ির ইনলেট উইথ 1 পাইলট কন্টাক্ট
7	IEC62196-2/Ed.3/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 2-Illb শীট 1	টেস্ট-প্লাগ : 32 A, 250 V সিঙ্গেল-ফেজ প্লাগ উইথ 2 পাইলট কন্টাক্ট	1
8	IEC62196-2/Ed.3/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 2-Illb শীট 3	টেস্ট-গাড়ির ইনলেট : 32A, 250V সিঙ্গেল-ফেজ গাড়ির ইনলেট উইথ 2 পাইলট কন্টাক্ট
9	IEC62196-2/Ed.3/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 2-Illc শীট 1	টেস্ট-প্লাগ : 63 A, 480 V থ্রি-ফেজ প্লাগ উইথ 2 পাইলট কন্টাক্ট	1
10	IEC62196-2/Ed.3/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 2-Illc শীট 3	টেস্ট-গাড়ির ইনলেট: 63 A, 480 V থ্রি-ফেজ গাড়ির ইনলেট উইথ 2 পাইলট কন্টাক্ট
11	IEC62196-3/Ed.2/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 3-Ib শীট 1	টেস্ট গাড়ির সংযোগকারী	1
12	IEC62196-3/Ed.2/CDV © IEC(E)	স্ট্যান্ডার্ড শীট কনফিগারেশন BB গাড়ির কাপলার 250 A 900 V DC স্ট্যান্ডার্ড শীট 3-Iia শীট 1	টেস্ট গাড়ির সংযোগকারী	1
13	IEC62196-3/Ed.2/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 3-IIIa শীট 2	টেস্ট গাড়ির ইনলেট	1
14	IEC62196-3/Ed.2/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 3-Iva গাড়ির ইনলেট মোড 2, 3 এবং 4 শীট 2	টেস্ট গাড়ির ইনলেট	1
15	IEC62196-3/Ed.2/CDV © IEC(E)	স্ট্যান্ডার্ড শীট 3-Ivb গাড়ির ইনলেট সমস্ত মোড শীট 1	টেস্ট গাড়ির ইনলেট	1

বিস্তারিত:

বৈদ্যুতিক গাড়ির চার্জিং সংযোগকারী প্রত্যাহার পরীক্ষা সরঞ্জাম আইইসি 62196-1 0
