চার্জিং স্টেশনের জন্য কেবল অ্যাঙ্কোরেজ টান এবং টর্ক পরীক্ষার যন্ত্র

চার্জিং স্টেশনের জন্য কেবল অ্যাঙ্কোরেজ টান এবং টর্ক পরীক্ষার যন্ত্র

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SNQC1007B
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	T/T
সরবরাহের ক্ষমতা:	20 sets/month

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin:

China

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

বিশেষভাবে তুলে ধরা:

ইভিএসই ক্যাবল অ্যাঙ্কর টেস্ট ডিভাইস

চার্জিং স্টেশন টর্ক পরীক্ষক

EVSE-র জন্য টান শক্তি পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা

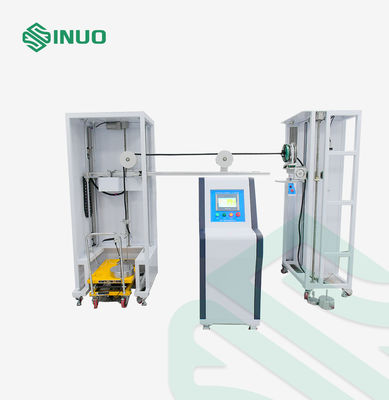

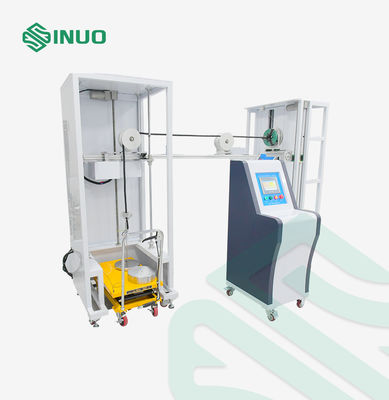

চার্জিং স্টেশনের জন্য কেবল অ্যাঙ্কোরেজ পুল ফোর্স এবং টর্ক টেস্ট অ্যাপারেটাস

অনুসৃত মান ও ধারা

এটি IEC 61851-23:2023 ধারা 11.6.102 এবং চিত্র 110, চিত্র 111 এবং টেবিল 114 অনুযায়ী ডিজাইন ও তৈরি করা হয়েছে।

পণ্য oভারভিউ

নমুনা এবং সীমাবদ্ধতা: বৈদ্যুতিক গাড়ির AC এবং DC চার্জিং স্টেশন

পরীক্ষার উদ্দেশ্য: সরঞ্জামের নমনীয় কর্ড অ্যাঙ্কোরেজ টার্মিনালে পরিবাহকদের টান এবং টর্ক থেকে মুক্তি দেবে। এই ডিভাইসটি EV AC/DC চার্জিং স্টেশনের কর্ড অ্যাঙ্কোরেজ বা কেবল ফিক্সিং ডিভাইসের নির্দিষ্ট প্রসার্য শক্তি এবং টর্ক সহ্য করার ক্ষমতা পরীক্ষা করতে ব্যবহৃত হয়।

পরীক্ষার নীতি: একটি মোটর ব্যবহার করে একটি কেন্দ্রাতিগ চাকা প্রক্রিয়া চালানোর মাধ্যমে টান শক্তি উপলব্ধি করা হয়। মোটরের গতি নিয়মিত করা যায় যাতে প্রতিবার সঠিকভাবে টান শক্তি প্রয়োগ করা যায়। এটি টান শক্তির সময়কালের জন্য একটি পর্যবেক্ষণ ফাংশন দিয়ে সজ্জিত। একটি মোটর-চালিত ট্রে দ্বারা টর্ক প্রয়োগ করা হয় যা একটি ওজন উত্তোলন করে; সময় হয়ে গেলে, ট্রে স্বয়ংক্রিয়ভাবে উত্তোলন ওজন রিসেট করে এবং টর্কের প্রয়োগ শেষ করে।

প্রযুক্তিগত পরামিতি

পরীক্ষার বিষয়বস্তু	ইভি চার্জিং স্টেশন কেবল পুল এবং টর্ক পরীক্ষা
সরঞ্জামের গঠন স্কিম্যাটিক ডায়াগ্রাম
নিয়ন্ত্রণ অপারেশন মোড	PLC স্বয়ংক্রিয় নিয়ন্ত্রণ, টাচ স্ক্রিন অপারেশন
ড্রাইভ মোড	বৈদ্যুতিক
টান প্রয়োগ	160N, 200N, 240N, 250N, 500N স্পেসিফিকেশন পূরণ করে, ওজনের সুপারপজিশন দ্বারা উপলব্ধি করা হয়
টর্ক প্রয়োগ	0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m স্পেসিফিকেশন পূরণ করে, ওজনের সুপারপজিশন দ্বারা উপলব্ধি করা হয়

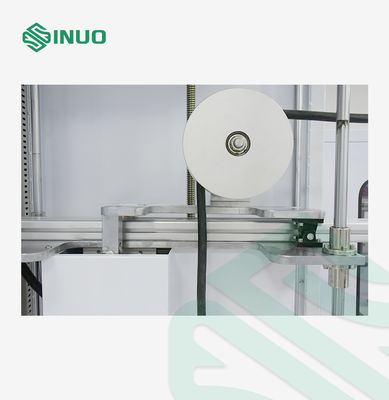

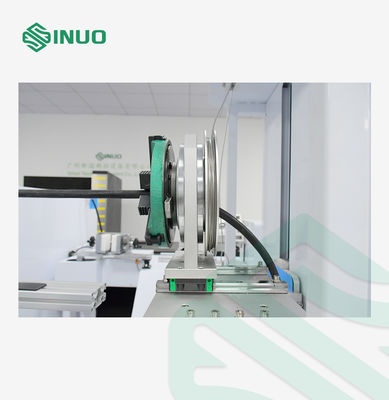

টর্ক চাকা	R100mm(Ф200mm) ±0.5mm
প্রসার্য ফ্রিকোয়েন্সি	1 বার/সেকেন্ড, প্রকৃত টান সময় বৈদ্যুতিক সংকেত দ্বারা সনাক্ত করা হয়
টান চক্র	1-999999 চক্র, প্রিসেট করা যেতে পারে, ডিফল্ট হল 100±1 চক্র
টর্ক প্রয়োগের সময়	0-99H59M59S, প্রিসেট করা যেতে পারে
বিদ্যুৎ বিভ্রাট সুরক্ষা	পাওয়ার-অফ ডেটা স্টোরেজ মেমরি ফাংশন সহ
ফিক্সচার	ইউনিভার্সাল ক্ল্যাম্প, এক সেট

বিস্তারিত

চার্জিং স্টেশনের জন্য কেবল অ্যাঙ্কোরেজ টান এবং টর্ক পরীক্ষার যন্ত্র 1
