ইভি চার্জিং সংযোগকারী রোলিং টেস্ট মেশিন ইভি চার্জিং পোর্ট যান্ত্রিক শক্তি পরীক্ষা

ইভি চার্জিং সংযোগকারী রোলিং টেস্ট মেশিন ইভি চার্জিং পোর্ট মেকানিকাল শক্তি পরীক্ষা

সম্মতিযুক্ত মান এবং ধারা

আইইসি 62196-1: 2022 এর সাথে সঙ্গতিপূর্ণ, আইইসি 62752: 2016

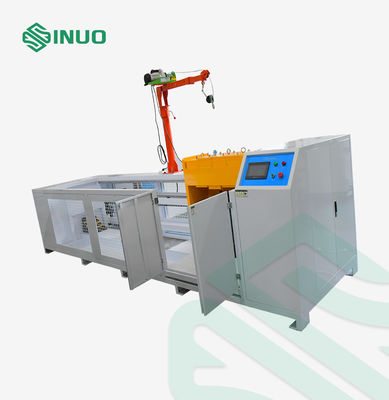

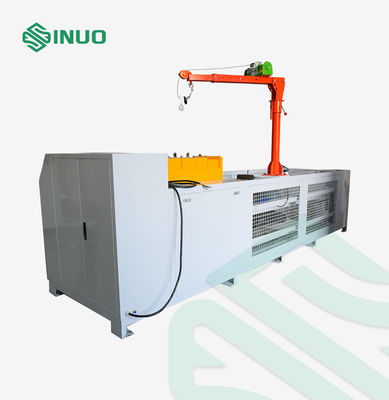

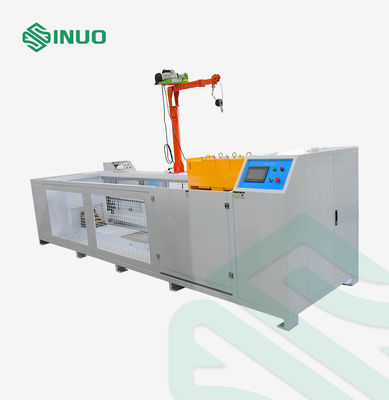

সরঞ্জাম ওভারভিউ

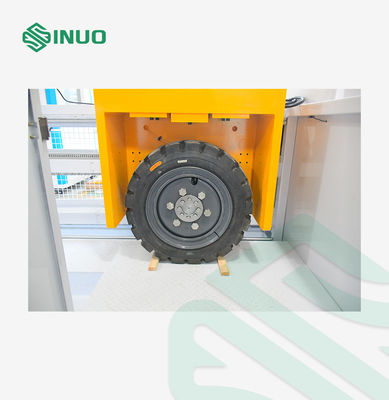

সরঞ্জামগুলি একটি ঠান্ডা-ঘূর্ণিত ইস্পাত প্লেট প্রতিরক্ষামূলক বাক্স কাঠামোর নকশা গ্রহণ করে। বাক্সের পৃষ্ঠটি আঁকা হয়। বাক্সের নীচের অংশটি সিমুলেটেড সিমেন্টের মেঝে দিয়ে আচ্ছাদিত। ঘূর্ণায়মান প্রক্রিয়াটি গাড়ীর টায়ারটি অবজেক্টে ঘূর্ণায়মান এবং অবাধে নীচে এবং নীচে স্লাইড করতে পারে। চার্জিং গাদা প্লাগ একই চাপ বহন করে। ড্রাইভ ডিভাইসটি ফরোয়ার্ড এবং পিছনের রোলিং অ্যাকশন অর্জনের জন্য রোলিং প্রক্রিয়াটিকে চালিত করে। প্রধান উপাদানগুলি স্টেইনলেস স্টিল এবং অ্যালুমিনিয়াম দিয়ে তৈরি। (নিশ্চিত করুন যে টায়ারটি সাধারণ ঘূর্ণায়মান অবস্থার অধীনে নমুনাটি রোল করে)। প্রধান বৈশিষ্ট্যগুলি নিম্নরূপ:

1। এই সরঞ্জামগুলির চ্যাসিসগুলি পরীক্ষার প্রক্রিয়াটির সুরক্ষা নিশ্চিত করার জন্য একটি প্রতিরক্ষামূলক কভার দিয়ে চিকিত্সা করা হয়; বাক্সের নীচের অংশটি সম্প্রসারণ স্ক্রুগুলির সাথে মাটিতে লক করা আছে। এটি ভারী শুল্ক স্লাইড রেলগুলি দ্বারা পরিচালিত হয়, রোলার গ্রুপ স্লাইডগুলি এবং পাওয়ারটি একটি উচ্চ-শক্তি মোটর যা টারবাইন রেডুসারের সাথে মিলিত হয় যা মূল শ্যাফ্টটি চালানোর জন্য পরীক্ষার গতিতে ঘোরানোর জন্য মূল শ্যাফ্টটি চালনা করে। নমুনা ফিক্সিং স্লাইডিং ডিভাইসটি স্ট্যান্ডার্ড প্রয়োজনীয়তাগুলি পূরণের জন্য একটি কার্যকরী বাক্স ইনস্টলেশন ফিক্সচার দিয়ে সজ্জিত।

2। রোলিং প্রেসার অ্যাডজাস্টমেন্ট ডিভাইসটি একটি সামঞ্জস্যযোগ্য কাঠামো হিসাবে ডিজাইন করা হয়েছে। টায়ার, উপরের এবং নীচের স্লাইডিং ফ্রেম এবং পাল্টাওয়েটগুলি যে নমুনা ভাল্লুকগুলি পরীক্ষার ওজন।

3। সরঞ্জামগুলি টায়ার ফ্রন্ট এবং রিয়ার ড্রাইভ ওয়ার্কিং মোড গ্রহণ করে (টেস্ট রোলিং দিকটি মোটর দ্বারা চালিত হয় টায়ারটি সামনের দিকে এবং বিপরীত ঘূর্ণন করতে), নমুনাটি স্থির করে রাখে, যা বেশিরভাগ বাস্তবসম্মতভাবে গাড়ির টায়ারের পারস্পরিক রোলিংকে অনুকরণ করতে পারে এবং নমুনার রোলিংকে কার্যকরভাবে অনুকরণ করতে পারে।

4। নিয়ন্ত্রণ ব্যবস্থা একটি স্বাধীন প্রক্রিয়া। মূল ইউনিটটিতে পিএলসি নিয়ন্ত্রণ এবং টাচ স্ক্রিন অপারেশন রয়েছে। নীচের অংশটি সহজ ফিক্সেশন এবং সংযোগের জন্য স্থির ইনস্টলেশন গর্ত এবং সংযোগ তারের পোর্ট সহ সজ্জিত।

চলমান।

প্রযুক্তিগত পরামিতি

বিশদ
