ইভি সংযোগকারী পরীক্ষার সরঞ্জাম
Created with Pixso.

টেস্ট ডিভাইস IEC 62196-1

টেস্ট ডিভাইস IEC 62196-1

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SNQC1013
MOQ: 1
মূল্য: Customized
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 30 সেট/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
ফলিত টেবিল:
টেবিল 5
ফলিত পরিসংখ্যান:
Fig13, fig14
ফলিত স্ট্যান্ডার্ড:
আইইসি 62196-1
প্রয়োগকৃত ধারা:
ধারা 14.1.5, 14.1.6
ওজন কনফিগারেশন:
165-750N
অপারেশন পদ্ধতি:
সংক্ষিপ্ত কাজ
পরীক্ষা কেন্দ্র:
একক স্টেশন
টেস্ট প্লাগ:
কাস্টমাইজড
প্যাকেজিং বিবরণ:
প্লাইউড কেস
যোগানের ক্ষমতা:
30 সেট/মাস
বিশেষভাবে তুলে ধরা:

আইইসি ৬২১৯৬-১ পরীক্ষার যন্ত্র

,

টেস্ট ডিভাইস

,

যা টেস্টের জন্য ব্যবহার করা হয়।

পণ্যের বর্ণনা





টেস্ট ডিভাইস IEC 62196-1




মানদণ্ড ও শর্তাবলী মেনে চলা



এই পরীক্ষামূলক সরঞ্জামটি আইইসি ৬২১৯৬-১ঃ২০২২ ধারা ১৪ এর সাথে সঙ্গতিপূর্ণ।1.5১৪।1.6চিত্র ১৩, চিত্র ১৪।


সরঞ্জামের সংক্ষিপ্ত বিবরণ




পরীক্ষার প্লাগটি সকেট-আউটলেট এবং লকিং ডিভাইস থেকে সরিয়ে নেওয়ার সময় প্রয়োজনীয় স্রাব শক্তি পরীক্ষা করতে এটি ব্যবহার করা হয়।


প্রযুক্তিগত পরামিতি




একটি প্রত্যাহার বাহিনী

সুইচযুক্ত ইভি সকেট-আউটলেট বা সুইচযুক্ত গাড়ির সংযোগকারী ইন্টারলক সহ IEC62196-1:2022 এর চিত্র 13 এ প্রদর্শিত ডিভাইসের সমর্থনটিতে সংযুক্ত করা হয় যে বিচ্ছেদ অক্ষ উল্লম্ব,এবং সমকামিতার আনুষাঙ্গিক আন্দোলন নিচে হয়.

সকেট-আউটলেটের টেনে নেওয়ার শক্তি নিম্নলিখিত টেবিলের প্রয়োজনীয়তা পূরণ করবে। ওজনগুলি অন্তর্ভুক্ত রয়েছে।



টেস্ট ডিভাইস IEC 62196-1 0

B.1 টেনে নেওয়ার শক্তি পরীক্ষা করার জন্য যন্ত্রপাতিঃ

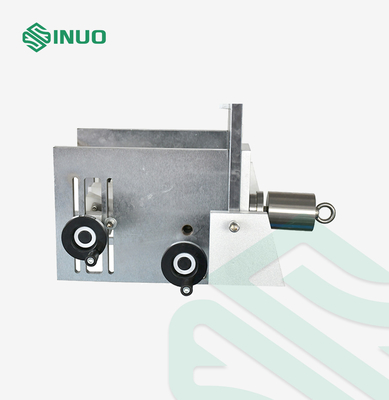

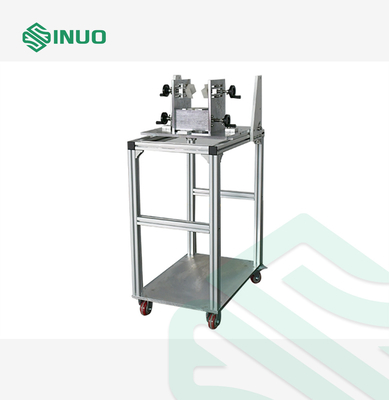

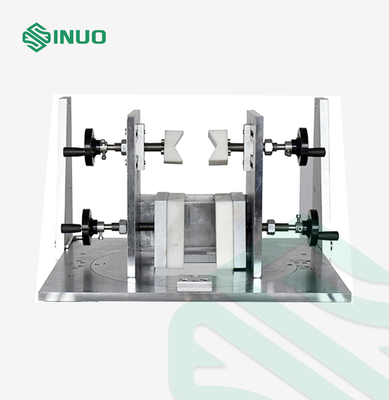

এই ডিভাইসটি মূলত ইনস্টলেশন ফিক্সচার, ক্ল্যাম্পিং ডিভাইস, মূল ওজন, অতিরিক্ত ওজন এবং পরীক্ষার প্লাগ দিয়ে গঠিত। অভিজ্ঞতার ভিত্তিতে,টান ক্ল্যাম্পটি একটি প্রতিপক্ষের সাথে পরিবর্তিত হয়, ওজন হুক সরাসরি পরীক্ষা প্লাগ সংযুক্ত করা হয়, এবং নমুনা ধরে রাখার জন্য ফিক্সচার কনফিগার করা হয়। নির্দিষ্ট আকৃতি চিত্র 1 দেখানো হয়।



টেস্ট ডিভাইস IEC 62196-1 1

টেস্ট ডিভাইস IEC 62196-1 2    টেস্ট ডিভাইস IEC 62196-1 3



চিত্র ১

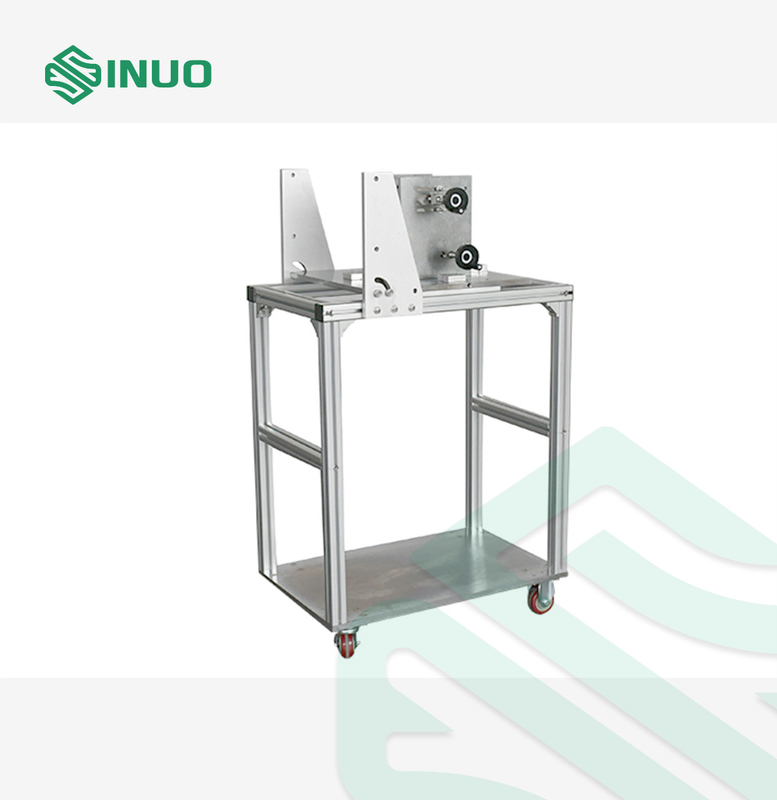

B.2 লকিং ডিভাইস যাচাইকরণঃ



টেস্ট ডিভাইস IEC 62196-1 4



বিস্তারিত:



টেস্ট ডিভাইস IEC 62196-1 5টেস্ট ডিভাইস IEC 62196-1 6
