আইইসি ৬০৫২৯ আইপিএক্স৩/৪ চার্জিং স্টেশন এবং বড় পণ্যগুলির জন্য স্প্রে টেস্ট সরঞ্জাম

আইইসি ৬০৫২৯ আইপিএক্স৩/৪ চার্জিং স্টেশন এবং বড় পণ্যগুলির জন্য স্প্রে টেস্ট সরঞ্জাম

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SN4415
MOQ: 1
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: প্রতি মাসে 10 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
জলের ট্যাঙ্কের ক্ষমতা:
≤80L
স্প্রে কোণ পরিসীমা:
±45°
গর্তের আকার:
Ø0.5 মিমি
গোলাকার ব্যাস:
এসএফ৭৫.৫
প্রবাহ নির্ভুলতা:
±0.5L/মিনিট
উত্তোলনের গতি:
0-150 মিমি/সে
প্রবাহ পরিসীমা:
12.5L/মিনিট (প্রতিটি)
উত্তোলন পরিসীমা:
400 মিমি-2700 মিমি
প্যাকেজিং বিবরণ:
রপ্তানি মোরক
যোগানের ক্ষমতা:
প্রতি মাসে 10 সেট
বিশেষভাবে তুলে ধরা:

আইপিএক্স৩ স্প্রে টেস্টিং সরঞ্জাম

,

IEC60529 স্প্রে টেস্ট সরঞ্জাম

পণ্যের বর্ণনা





IEC60529 চার্জিং স্টেশন এবং বড় পণ্যগুলির জন্য স্প্রে টেস্ট সরঞ্জাম IPX3/4



মানদণ্ড ও শর্তাবলী মেনে চলা




আইইসি ৬০৫২৯ অনুযায়ীঃ2001ইত্যাদি।



পণ্যের সংক্ষিপ্ত বিবরণ

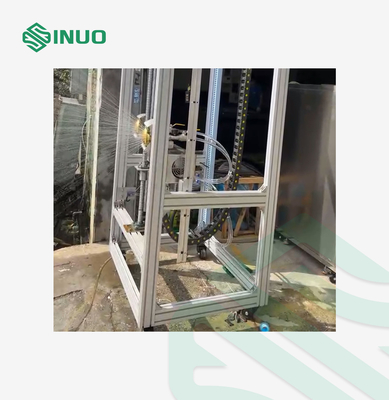

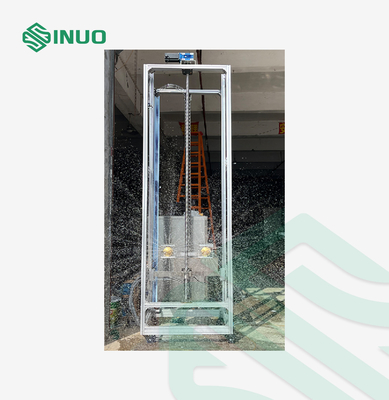

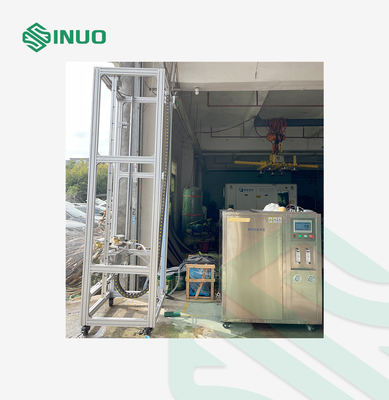

পরীক্ষিত পণ্যটি আইপিএক্স-৩-৪ স্তরের স্প্রে পরীক্ষার জন্য একটি বহিরঙ্গন খোলা স্থানে স্থাপন করা হয়। আইপিএক্স-৩ বা আইপিএক্স-৪ পরীক্ষার জন্য পণ্যটির প্রকৃত পরিস্থিতি অনুযায়ী নির্বাচন করা যেতে পারে।সরঞ্জাম একটি সামগ্রিক সমন্বয় মধ্যে বিভক্ত করা হয় (নিয়ন্ত্রণ, জল ট্যাংক, জল পাম্প এবং উত্তোলন কাঠামো), সব চলনশীল ডিভাইসের উপর একত্রিত, জল পাইপ এবং পাওয়ার সাপ্লাই ক্যাবল চলনশীল ডিভাইসের পিছনে টেস্টের সময় টেনে আনা হবে।মোবাইল র্যাক দুটি পিসি স্প্রিংলার মাথা দিয়ে সজ্জিত করা হয়, এবং প্রতিটি স্প্রিংলার মাথা একটি ভালভ নিয়ন্ত্রণ দিয়ে সজ্জিত করা হয়। নল এবং নমুনা মধ্যে দূরত্ব ম্যানুয়ালি সরানো হয় এবং স্প্রে র্যাক ম্যানুয়ালি এগিয়ে ধাক্কা হয়।স্প্রে ফ্রেম উপরে এবং নিচে সরানো যেতে পারে, এবং উপরে এবং নীচে চলমান দূরত্ব উচ্চতা 400-3000mm (সর্বোচ্চ স্প্রে উচ্চতা 2700mm হয়) । স্প্রে কোণ নিয়ন্ত্রিত হয় (0-± 45 °) ।জল স্প্রে এর প্রবাহ হার ভালভ দ্বারা নিয়ন্ত্রিত হয় (মানুয়াল সমন্বয়) এবং ইলেক্ট্রোম্যাগনেটিক প্রবাহ মিটার দ্বারা প্রদর্শিত হয়. পরীক্ষার সময় (পরীক্ষা সময়, আপ এবং ডাউন চলমান গতি, আপ এবং ডাউন চলমান গতি, স্প্রে কোণ) টাচ স্ক্রিনে সেট করা যেতে পারে।



প্রযুক্তিগত পরামিতি




প্রয়োগ বড় পণ্যগুলির IPX3/IPX4 পরীক্ষার জন্য উপযুক্ত;
ডিসপ্লে Ø0.5 মিমি



গর্তের সংখ্যা

121 পিসি ((একটি মাঝের গর্ত আছে, 24 পিসি গর্তের ভিতরের দুটি বৃত্তের অন্তর্গত কোণ 30 °, এবং 96 পিসি গর্তের বাইরের চারটি বৃত্তের অন্তর্গত কোণ 15 °।)
ডোজেলের গোলাকার ব্যাসার্ধ এসএফ৭৫।5



কাঠামো

একটি অপসারণযোগ্য বেফেল কাঠামো গ্রহণ করে, বেফেলটি আইপিএক্স 3 পরীক্ষার সময় ইনস্টল করা হয় এবং আইপিএক্স 4 পরীক্ষার সময় সরানো হয়; এটি একটি অ্যালুমিনিয়াম বেফেল, একটি স্টেইনলেস স্টিলের প্রতিপক্ষ।
পরীক্ষার সময় কমপক্ষে ৩ মিনিট (১মিনিট/মি2), ব্যবহারকারী সময় সেট করতে পারেন (কন্ট্রোল সিস্টেম নিয়ন্ত্রণ) ।
পানির চাপ 150kpa, ব্যবহারকারী চাপ সেট করতে পারেন (নিয়ন্ত্রণ সিস্টেম দ্বারা নিয়ন্ত্রিত) ।

স্প্রে র্যাকের মাত্রা ৯০০ মিমি*৮০০ মিমি*৩০০০ মিমি
উত্তোলনের পরিসীমা 400mm-2700mm (সেট করা যায়)
উত্তোলনের গতি 0-150mm/S (সেট করা যায়)
স্প্রে কোণ পরিসীমা ±45° (নির্ধারণ করা যেতে পারে)
প্রয়োগের ক্ষেত্র আইপিএক্স৩, আইপিএক্স৪ নোজেল ওয়াটার স্প্রেিং এবং পুরো জলরোধী সরঞ্জামের স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য উপযুক্ত।
জল সরবরাহ পদ্ধতি ধ্রুবক প্রবাহিত জল সরবরাহ
জলবাহী ট্যাংক ক্ষমতা ≤80L
পরীক্ষার পানির তাপমাত্রা ঘরের তাপমাত্রা
প্রবাহ
পানি সরবরাহ নিয়ন্ত্রণ প্রক্রিয়া ভালভটি ম্যানুয়ালি নিয়ন্ত্রিত হয়, প্রবাহ মিটার প্রবাহের হার পড়ে এবং প্রবাহের হার টাচ স্ক্রিনে প্রদর্শিত হয়।
প্রবাহের পরিসীমা 12.5 লিটার/মিনিট (প্রতিটি)
প্রবাহের নির্ভুলতা ±0.5L/মিনিট
প্রবাহ মিটার এক্সওয়াইডিএল-ডিএন১৫ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার;
জল পাম্প স্টেইনলেস স্টীল সেন্ট্রিফুগাল পাম্প;

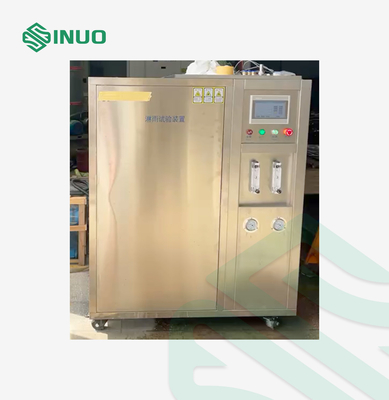

কন্ট্রোল ক্যাবিনেট
প্রবাহ সনাক্তকরণ ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার, ফ্লো সিগন্যাল ফিডব্যাক।
প্রবাহ সেটিং ম্যানুয়াল সেটিং
কন্ট্রোলার ডেল্টা পিএলসি
টাচস্ক্রিন ডেল্টা
কন্ট্রোল ফাংশন ধ্রুবক প্রবাহিত জল সরবরাহ, পরীক্ষার সময় নিয়ন্ত্রণ, উপরে এবং নীচে চলমান গতি নিয়ন্ত্রণ, উপরে এবং নীচে চলমান দূরত্ব নিয়ন্ত্রণ, স্প্রে কোণ নিয়ন্ত্রণ।
সুরক্ষা ফাংশন ফুটো সুরক্ষা, ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা।
বৈদ্যুতিক উপাদান সুপরিচিত ব্র্যান্ড (Schneider, Izumi, Omron) ইত্যাদি ব্যবহার করে।
ওয়্যারিং কর্মী জাতীয় মান মেনে চলুন, বৈদ্যুতিক প্যানেলের বিন্যাস যুক্তিসঙ্গত, তারের দৃ firm়, এবং চিহ্নগুলি পরিষ্কার।







বিস্তারিত




আইইসি ৬০৫২৯ আইপিএক্স৩/৪ চার্জিং স্টেশন এবং বড় পণ্যগুলির জন্য স্প্রে টেস্ট সরঞ্জাম 0আইইসি ৬০৫২৯ আইপিএক্স৩/৪ চার্জিং স্টেশন এবং বড় পণ্যগুলির জন্য স্প্রে টেস্ট সরঞ্জাম 1
