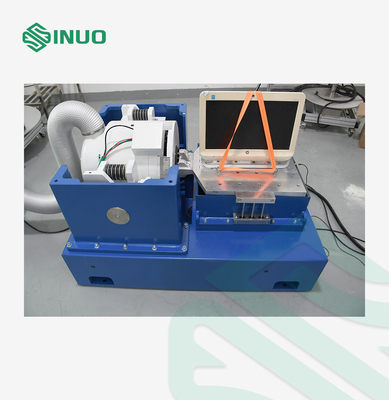

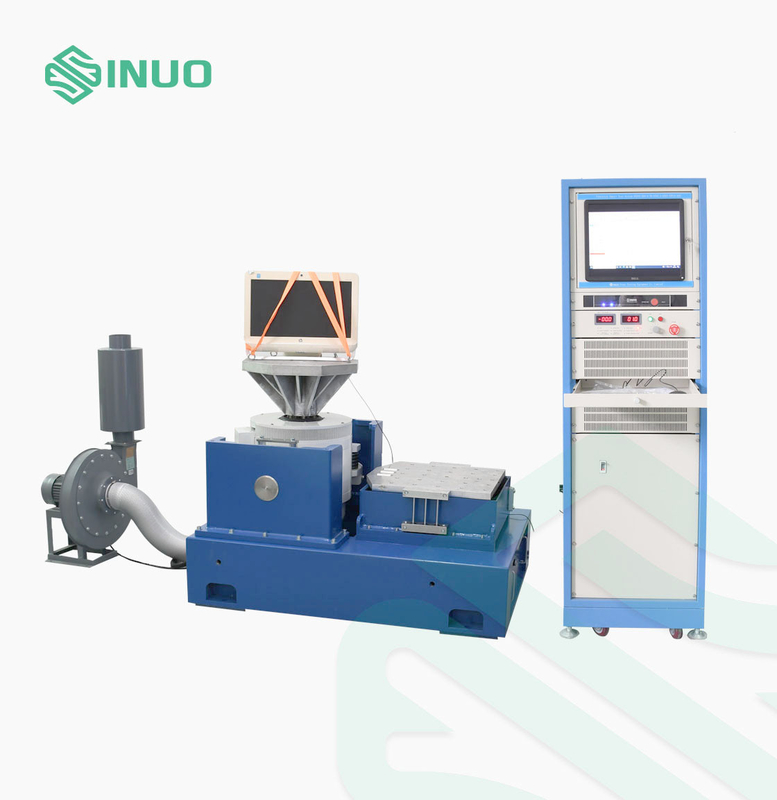

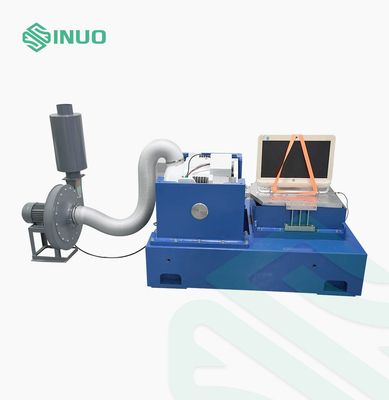

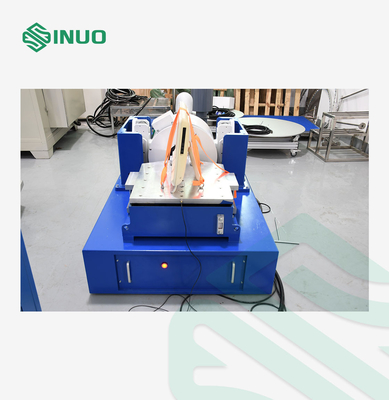

জাতিসংঘের 38.3 সাইনস শক কন্ট্রোল কম্পন 51mm টেস্ট সিস্টেম 5 ¢ 3500Hz

জাতিসংঘের 38.3 সাইনস শক কন্ট্রোল কম্পন 51mm টেস্ট সিস্টেম 5 ¢ 3500Hz

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN553
MOQ:	1
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 10 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি:

৩ হার্জ

কাউন্টারটপ স্ক্রু:

১৭*এম৮

ক্রমাগত স্থানচ্যুতি:

51 মিমি

চৌম্বক প্রবাহ ফুটো:

<1MT

ফ্রিকোয়েন্সি রেঞ্জ:

৫৩৫০০ হার্জ

সাইন ফোর্স:

600kgf (6000N)

এলোমেলো বল:

600kgf (6000N)

বলপূর্বক প্রভাব:

1200kgf (12000N)

প্যাকেজিং বিবরণ:

রপ্তানি মোরক

যোগানের ক্ষমতা:

প্রতি মাসে 10 সেট

বিশেষভাবে তুলে ধরা:

৫১ মিমি কম্পন পরীক্ষার সিস্টেম

৩৫০০ হার্জ কম্পন পরীক্ষার সিস্টেম

IEC60335-2-24 কম্পন পরীক্ষার সিস্টেম

পণ্যের বর্ণনা

জাতিসংঘের 38.3 সাইনস শক কন্ট্রোল কম্পন 51mm টেস্ট সিস্টেম 5 ¢ 3500Hz

মানদণ্ড ও শর্তাবলী মেনে চলা

এই কম্পন সিস্টেমটি জাতিসংঘের ৩৮.৩ অনুচ্ছেদ ৪.৩ টেস্ট টি দ্বারা প্রয়োজনীয়।3, আইইসি ৬২১৩৩-১ঃ২০১৭ ধারা ৭।2.2, আইইসি ৬২১৩৩-২ঃ২০১৭ ধারা ৭।3.8.1ইত্যাদি।

পণ্যের সংক্ষিপ্ত বিবরণ

কম্পন পরীক্ষায় একটি উপাদান বা ডিভাইসকে উত্তেজিত বা শক করার কাজটি একটি বাস্তব পরিবেশে এটি কীভাবে প্রতিক্রিয়া দেখবে তা দেখতে হয়। কম্পন পরীক্ষার অ্যাপ্লিকেশন পরিসীমা অত্যন্ত বিস্তৃত,শিল্প পণ্য যেমন সার্কিট বোর্ড থেকে, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, গাড়ি এবং গৃহস্থালি যন্ত্রপাতি।

প্রযুক্তিগত পরামিতি

Vইব্রেশন জেনারেটর	ডিসি-৬০০	ডিসি-২০০০
সাইনস ফোর্স	৬০০ কেজিএফ (৬০০০ এন)	2000kgf (20000N)
র্যান্ডম ফোর্স	৬০০ কেজিএফ (৬০০০ এন)	2000kgf (20000N)
আঘাতের শক্তি	1200kgf (12000N)	4000kgf (40000N)
ফ্রিকোয়েন্সি রেঞ্জ	৫৩৫০০ হার্জ	৫৩৫০০ হার্জ
ক্রমাগত স্থানচ্যুতি	৫১ মিমি	৫১ মিমি
কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি	৩ হার্জ	2.5Hz
প্রথম স্তরের রেজোনেন্ট ফ্রিকোয়েন্সি	৩৩০০±৫% হার্জ	২৬০০±৫% হার্জ
কাউন্টারটপ স্ক্রু	১৭*এম৮	১৭*এম১০
চৌম্বকীয় ফ্লাক্স ফুটো	<১ এমটি	<১ এমটি
সর্বাধিক গতি	২ মিটার/সেকেন্ড	২ মিটার/সেকেন্ড
সর্বাধিক ত্বরণ	৭৫০ মি/সেকেন্ড²(৭৫ গ্রাম)	৯৮০ মি/সেকেন্ড²(১০০ গ্রাম)
চলমান অংশের সমতুল্য ভর	৮ কেজি	২০ কেজি
গতিশীল কয়েল ব্যাসার্ধ	Φ230 মিমি	Φ280mm
সর্বাধিক লোডিং	৩০০ কেজি	৩০০ কেজি
ওজন	৫৯০ কেজি	২৬৯৫ কেজি
স্যুইচিং পাওয়ার এম্প্লিফায়ার	(KA-5)	কেএ-২১
এম্প্লিফায়ার আউটপুট	৫ কেভিএ	২১ কেভিএ
নামমাত্র আউটপুট ভোল্টেজ	120Vrms	120Vrms
সিগন্যাল থেকে গোলমাল অনুপাত	>৬৫ ডিবি	>৬৫ ডিবি
পাওয়ার এম্প্লিফায়ার দক্ষতা	> ৯৫%	> ৯৫%
সিস্টেম সুরক্ষা	তাপমাত্রা সুরক্ষা, অতিরিক্ত স্থানচ্যুতি সুরক্ষা, অতিরিক্ত ভোল্টেজ সুরক্ষা, অতিরিক্ত বর্তমান সুরক্ষা, কম ভোল্টেজ সুরক্ষা, বাহ্যিক সুরক্ষা, লজিক্যাল ফল্ট সুরক্ষা	তাপমাত্রা সুরক্ষা, অতিরিক্ত স্থানচ্যুতি সুরক্ষা, অতিরিক্ত ভোল্টেজ সুরক্ষা, অতিরিক্ত বর্তমান সুরক্ষা, কম ভোল্টেজ সুরক্ষা, বাহ্যিক সুরক্ষা, লজিক্যাল ফল্ট সুরক্ষা
মাত্রা	১৮০০৯০০৮০০ মিমি	১৮০০৯০০৮০০ মিমি
ওজন	২৪০ কেজি	৪৫০ কেজি

বিস্তারিত

কম্পন মেশিন নির্বাচন সূত্র এবং কম্পন জেনারেটরের কাঠামো চিত্র

1- গ্রাহকের কোম্পানির দ্বারা প্রদত্ত পরীক্ষার শর্ত;

2পরীক্ষার ধরনঃ সাইনস স্কেপ; র্যান্ডম

3. ফ্রিকোয়েন্সি রেসপন্স ব্যাপ্তিঃ 2-5000Hz

4সূত্রঃ A ((g) = ((2πf) 2Dcm/980 √A = 0.002DmmF²

D=A/0.002F²

F=M(kg) ×A(g)

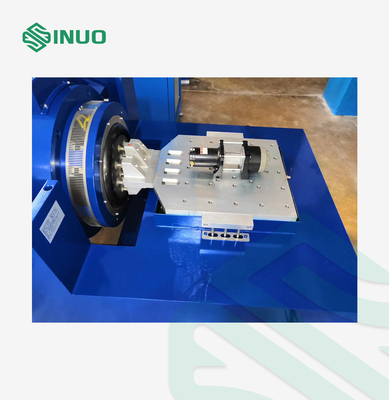

কম্পন টেবিলের শরীরের কনফিগারেশন

1সঞ্চালন কয়েল

কম্পন টেবিলটি ঢালাই এবং ম্যানুয়ালি মেশিনযুক্ত চলমান কয়েল, অপটোইলেকট্রনিক লোড সমর্থন সিস্টেম এবং দ্বৈত লেয়ার অক্ষীয় গাইডেন্স দিয়ে সজ্জিত।ডুয়াল বিয়ারিং গাইডিং একটি অনন্য বৈশিষ্ট্য যা উচ্চতর স্থায়িত্বের জন্য কম্পন পরীক্ষার সময় গতিশীল অক্ষীয় ক্রসিং এবং ঘূর্ণন হ্রাস করতে সহায়তা করে.

2উত্তেজনার কয়েল

ডাবল চৌম্বকীয় সার্কিট কাঠামো, কম ফ্লাক্স ফুটো, অভিন্ন চৌম্বকীয় ক্ষেত্র।

3. শরীরের পৃষ্ঠ

উন্নত ফসফেটিং চিকিত্সা এবং গাড়ি পেইন্ট প্রযুক্তি ব্যবহার করে, এটি দীর্ঘমেয়াদী অ্যান্টি-ওয়াটার এবং অ্যান্টি-রস্ট প্রভাব রয়েছে।

4টেবিল রেফ্রিজারেশন:

কম শব্দ ভ্যান গ্রহণ করুন এবং টেবিলের দেহের বায়ু গ্রহণের কাঠামো উন্নত করুন। উত্তেজনার কয়েল একটি মধুচক্র বায়ু নালী গ্রহণ করে এবং মাঝের চৌম্বকীয় রিংটি একটি দ্বি-স্তরীয় শন্ট বায়ু নালী গ্রহণ করে।শীতল প্রভাব বাড়ানোর জন্য একটি নতুন বায়ু নল নকশা গৃহীত হয়.
