পণ্যের বিবরণ

Created with Pixso. বাড়ি Created with Pixso. পণ্য Created with Pixso.
ইভি সংযোগকারী পরীক্ষার সরঞ্জাম
Created with Pixso.

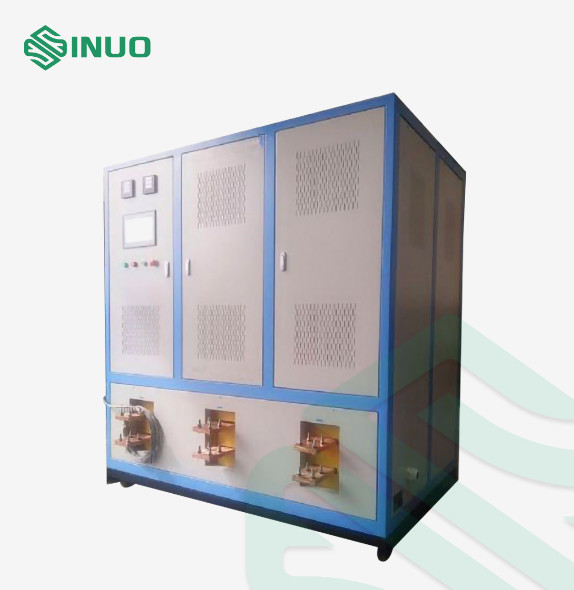

IEC62368-1 300V সীমিত শর্ট সার্কিট বর্তমান প্রতিরোধ পরীক্ষা সিস্টেম

নাম

IEC62368-1 300V সীমিত শর্ট সার্কিট বর্তমান প্রতিরোধ পরীক্ষা সিস্টেম

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SNQC1020A
MOQ: 1
অর্থ প্রদানের শর্তাবলী: T/T
সরবরাহের ক্ষমতা: 10 Sets Per Month
বিস্তারিত তথ্য
পণ্যের বর্ণনা
বিস্তারিত তথ্য
Place of Origin:
China
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
স্রাব ভোল্টেজ পরিসীমা:
DC10-300V
Discharge peak limit current:
Not less than 14KA
স্রাব শিখর বর্তমান:
ডিজিটালি কনফিগারযোগ্য
Discharge voltage:
Programmable control
ডিভাইস পাওয়ার সাপ্লাই:
AC220V 50Hz/60Hz，5KVA,
Equipment dimensions:
W1800×D900×H1800mm
বর্তমান নির্ভুলতা:
লেভেল 0.5 বা তার চেয়ে ভালো, রেজোলিউশন ≤1A;
Voltage accuracy:
Level 1 or better, resolution ≤1V;
Packaging Details:
Export packing
Supply Ability:
10 Sets Per Month
বিশেষভাবে তুলে ধরা:

শর্ট সার্কিট বর্তমান প্রতিরোধ পরীক্ষা সিস্টেম

,

৩০০ ভি শর্ট সার্কিট বর্তমান প্রতিরোধ পরীক্ষা সিস্টেম

,

IEC62368-1 EV সংযোগকারী পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা





IEC62368-1 300V সীমিত শর্ট সার্কিট বর্তমান প্রতিরোধ পরীক্ষা সিস্টেম



মানদণ্ড ও শর্তাবলী মেনে চলা



আইইসি ৬২৩৬৮-১-এর অ্যাপendix R-এর সাথে সঙ্গতিপূর্ণঃ2019.



পণ্যের সংক্ষিপ্ত বিবরণ



সিস্টেমটি সেট পরামিতি অনুযায়ী শক্তি সঞ্চয় করার জন্য একটি শক্তি সঞ্চয়কারী ডিভাইস ব্যবহার করে এবং যখন সেট ভোল্টেজটি পৌঁছে যায় তখন বড় বর্তমান আউটপুট পরীক্ষার ফাংশনটি উপলব্ধি করে।বর্তমানের হ্রাস ওসিলেশন ফ্রিকোয়েন্সি 50±2Hz, পাওয়ার ফ্রিকোয়েন্সি সিমুলেট করে, এবং শীর্ষ বর্তমান 14KA (10KA সাইন তরঙ্গ শীর্ষ) পৌঁছাতে পারে, এটি নিষ্কাশন সম্পন্ন হওয়ার পরে পরীক্ষার পরবর্তী রাউন্ডের জন্য স্বয়ংক্রিয়ভাবে চার্জ করবে।

পরীক্ষার প্রক্রিয়া চলাকালীন, স্রাব বর্তমানের তরঙ্গরূপ রেকর্ড করা হয় এবং বর্তমান-সময় বক্ররেখা স্বয়ংক্রিয়ভাবে উত্পন্ন হয়।

সাধারণ পরীক্ষাগারে 300V*10KA=3MVA পাওয়ার সাপ্লাই পাওয়ারের পরীক্ষার প্রয়োজনীয়তা পূরণ করা।

IEC62368-1 300V সীমিত শর্ট সার্কিট বর্তমান প্রতিরোধ পরীক্ষা সিস্টেম 0

উপরের স্কিম্যাটিক ব্লক ডায়াগ্রামে, ডিজাইনটি হ্রাসযুক্ত হ্রাস ওসিলেশন (α<1) এবং লুপ সমীকরণটি হলঃ

IEC62368-1 300V সীমিত শর্ট সার্কিট বর্তমান প্রতিরোধ পরীক্ষা সিস্টেম 1



IEC62368-1 300V সীমিত শর্ট সার্কিট বর্তমান প্রতিরোধ পরীক্ষা সিস্টেম 2

IEC62368-1 300V সীমিত শর্ট সার্কিট বর্তমান প্রতিরোধ পরীক্ষা সিস্টেম 3



বর্তমানের প্রকৃত তরঙ্গরূপ উপরের চিত্র a এ দেখানো হয়েছে।



প্রযুক্তিগত পরামিতি



স্রাবের শীর্ষ প্রবাহ ডিজিটালভাবে কনফিগারযোগ্য
ডিসচার্জ ভোল্টেজ প্রোগ্রামযোগ্য নিয়ন্ত্রণ
স্রাব ভোল্টেজ পরিসীমা DC10-300V, স্বয়ংক্রিয়ভাবে প্রোগ্রাম দ্বারা নিয়ন্ত্রিত
স্রাবের সর্বোচ্চ সীমা বর্তমান কমপক্ষে ১৪ কেএ (সাইনস ওয়েভ পিক ভ্যালু ১০ কেএ)
স্রাবের সময়

কমপক্ষে ২০ এমএস, সিনোসয়েডাল কার্ভ অনুযায়ী হ্রাসশীল দোলনা

(উচ্চ দক্ষতার শক্তি সঞ্চয় করার জন্য বিশেষ চার্জিং এবং ডিসচার্জিং উপাদান ব্যবহার করে, কোনও মেমরি প্রভাব নেই, দীর্ঘ জীবন)
পরীক্ষার সময় বিচ্যুতি পরিসীমা বর্তমান 95% ~ 105%; ভোল্টেজ 100% ~ 105%; ফ্রিকোয়েন্সি 95% ~ 105%;
বর্তমান নির্ভুলতা লেভেল ০.৫ বা তার বেশি, রেজোলিউশন ≤১এ;
ভোল্টেজ নির্ভুলতা লেভেল ১ বা তার বেশি, রেজোলিউশন ≤১ ভি;
স্রাব প্রতিরোধক

1. কনস্ট্যান্ট তারের উপাদান থেকে তৈরি, প্রতিরোধের স্থিতিশীল এবং দীর্ঘ সময়ের জন্য নির্ভরযোগ্য

2. বিশেষ উচ্চ-বর্তমান contactor সুইচ সুইচিং নিয়ন্ত্রণ জন্য ব্যবহৃত হয়
বর্তমান তরঙ্গরূপ উচ্চ নির্ভুলতার রোগোভস্কি কয়েল পরিমাপ ব্যবহার করে, পরিমাপ পরিসীমা 20KA এবং ব্যান্ডউইথ 2MHz পৌঁছাতে পারে।
কন্ট্রোল হোস্ট

1. 15 ইঞ্চি মনিটর, 64G সলিড-স্টেট ড্রাইভ এবং 8G মেমরি সহ একটি ইন্টিগ্রেটেড এলসিডি টাচ স্ক্রিন কম্পিউটার হোস্ট ব্যবহার করুন।

2. একটি উচ্চ গতির তথ্য অধিগ্রহণ কার্ড কনফিগার করুন সঠিকভাবে স্রাব বর্তমান তরঙ্গ আকৃতি পরিমাপ করতে.

3. বর্তমান তরঙ্গবিন্যাস বক্ররেখা সংরক্ষণ এবং রপ্তানি করা যেতে পারে.

4. পরামিতি সেট করার পর, প্রোগ্রাম স্বয়ংক্রিয়ভাবে পরীক্ষা, স্বয়ংক্রিয়ভাবে লুপ প্রতিবন্ধকতা বিশ্লেষণ, এবং স্বয়ংক্রিয়ভাবে মানিয়ে ভোল্টেজ সামঞ্জস্য.
সুরক্ষা ফাংশন অতিরিক্ত ভোল্টেজ এবং অতিরিক্ত বর্তমান সুরক্ষা ফাংশন দিয়ে সজ্জিত
ডিভাইস আউটপুট ইন্টারফেস

A. সুরক্ষা সুইচ SCPD (যেমন 25A) বা ফিউজঃ ব্যবহারকারী নিজেই এটি বহিরাগতভাবে সংযুক্ত করতে পারেন

B. আউটপুট তারেরঃ তারের সংখ্যা এর ক্রস-অংশ এলাকা অনুযায়ী, ব্যবহারকারী নিজেই এটি সংযোগ করতে পারেন

C. যখন সরঞ্জামটি কারখানা ছেড়ে যায়, তখন একটি অ্যাক্রিলিক প্রতিরক্ষামূলক কভার সরবরাহ করা হয়, যা পরীক্ষার অধীনে বেশিরভাগ পণ্যের সাথে মানিয়ে নেওয়া যেতে পারে।
ডিভাইসের পাওয়ার সাপ্লাই AC220V 50Hz/60Hz,5KVA,
সরঞ্জামের মাত্রা আনুমানিক W1800×D900×H1800mm
সরঞ্জামের ওজন ৭৫০ কেজি
কাজের পরিবেশ তাপমাত্রা 0 ~ 30 °C, আপেক্ষিক আর্দ্রতা 80% এর বেশি নয় এবং কোনও ঘনীভবন, বাষ্প এবং ক্ষয়কারী গ্যাস নেই



বিস্তারিত

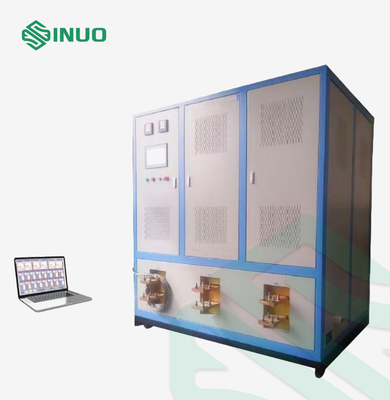

IEC62368-1 300V সীমিত শর্ট সার্কিট বর্তমান প্রতিরোধ পরীক্ষা সিস্টেম 4
