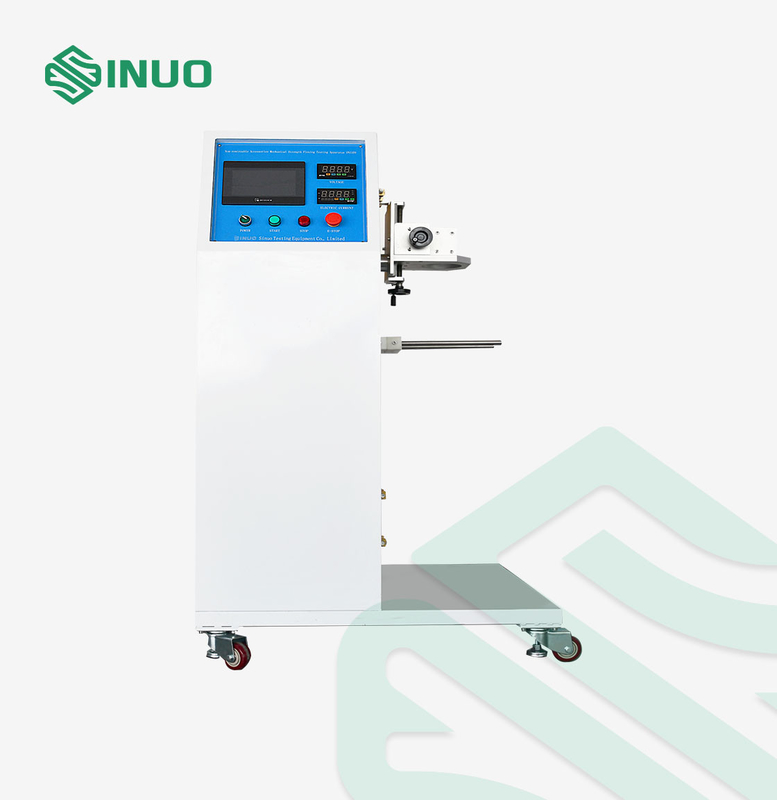

আইইসি 60309-1 চার্জিং যানবাহন প্লাগ এবং সকেট তারের 140N বাঁক পরীক্ষা মেশিন

আইইসি 60309-1 চার্জিং যানবাহন প্লাগ এবং সকেট তারের 140N বাঁক পরীক্ষা মেশিন

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SNQC1009
MOQ: 1
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: প্রতি মাসে 10 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
সরঞ্জাম ওজন:
150 কেজি
পরীক্ষা কেন্দ্র:
একক স্টেশন
নমন কোণ:
0-360° সামঞ্জস্যযোগ্য
নমন হার:
0-60 বার/মিনিট
চালানোর ধরণ:
সার্ভো মোটর ড্রাইভ
সরঞ্জাম মাত্রা:
W1000*D800*H1600 মিমি
লোড ওজন:
20N,25N,50N,75N,100N,140N
পাওয়ার সাপ্লাই:
AC220V±10%/50-60Hz
প্যাকেজিং বিবরণ:
রপ্তানি মোরক
যোগানের ক্ষমতা:
প্রতি মাসে 10 সেট
বিশেষভাবে তুলে ধরা:

IEC60309-1 চার্জিং যানবাহনের প্লাগ ক্যাবল

,

140N বন্ডিং টেস্টিং মেশিন

,

IEC60309-1 চার্জিং গাড়ির প্লাগ

পণ্যের বর্ণনা





IEC60309-1 চার্জিং যানবাহনের প্লাগ এবং সকেট ক্যাবল 140N বাঁক পরীক্ষা মেশিন



মানদণ্ড ও শর্তাবলী মেনে চলা




আইইসি ৬২১৯৬-১ঃ২০১৪ ধারা ৭.১১ এবং ৭ এর সাথে সঙ্গতিপূর্ণ।15, আইইসি ৬০৩০৯-১ঃ২০১২ ধারা ২৪।4.



পণ্যের সংক্ষিপ্ত বিবরণ




নমুনা এবং সীমাবদ্ধতা: বৈদ্যুতিক গাড়ির চার্জিং ইন্টারফেস, শিল্প প্লাগ, সকেট এবং কপলার।

প্রয়োগ: চার্জিং গাড়ির প্লাগ এবং সকেট এর পাওয়ার সংযোগ তারের "মেকানিক্যাল শক্তি" অংশের বাঁক সংযোগ অংশ পরীক্ষা করতে ব্যবহৃত হয়।

পরীক্ষার নীতি: সার্ভো মোটরটি টার্নটেবিলকে চালিত করতে ব্যবহৃত হয় যাতে ওয়ার্কপিসটি বাম এবং ডানদিকে ঘুরতে পারে এবং মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে যখন সংখ্যাটি পৌঁছে যায়।

গঠন ও বৈশিষ্ট্য: সরঞ্জাম একটি সার্ভো মোটর দ্বারা চালিত হয়, এবং বড় আকারের নমুনা অ্যালুমিনিয়াম প্লেট উপর ইনস্টল করা হয়,যা স্কিং অক্ষকে সেই পয়েন্টের সাথে মিলে যেতে পারে যেখানে নমুনাটি ক্ল্যাম্প করার সময় সর্বাধিক সম্ভব কর্ডটি যন্ত্রের মধ্যে প্রবেশ করে, যার ফলে কর্ড এবং লোডের ন্যূনতম পার্শ্বীয় স্থানচ্যুতি অর্জন করা যায়।

ব্যবহারের পরিবেশ: পাওয়ার সাপ্লাইঃ AC220V±10%/50-60Hz, পাওয়ার 3KW।



প্রযুক্তিগত পরামিতি




সরঞ্জামের মাত্রা আনুমানিকঃ W1000*D800*H1600mm
সরঞ্জামের ওজন ১৫০ কেজি
পরীক্ষার স্টেশন একক স্টেশন
বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি পিএলসি ইন্টেলিজেন্ট ইন্টিগ্রেটেড কন্ট্রোল, ৭ ইঞ্চি ম্যান-মেশিন টাচ ইন্টারফেস অপারেশন
ড্রাইভ মোড সার্ভো মোটর ড্রাইভ
নমুনা শক্ত করার পদ্ধতি যান্ত্রিক clamping, নিয়মিত clamping পয়েন্ট অবস্থান
বাঁকানো কোণ ০-৩৬০ ডিগ্রি সেটিং (ডিফল্ট ±৪৫ ডিগ্রি)
বন্ডিং রেট 0-60 বার/মিনিট, পূর্বনির্ধারিত হতে পারে
বাঁকানো ফ্রিকোয়েন্সি 0~999999 পূর্বনির্ধারিত হতে পারে, ডিফল্ট 20000 বার
লোড ওজন 20N,25N,50N,75N,100N,140N
লোড পাওয়ার সাপ্লাই বাহ্যিক সংযোগ, অপশনাল লোড ক্যাবিনেট কন্ডাক্টর 0-250V এবং নিয়মিত বর্তমান AC 0-400A এর মধ্যে নিয়ন্ত্রিত ভোল্টেজ সহ
পরীক্ষামূলক বিচার বর্তমানের মাধ্যমে বা না দিয়ে দেওয়া সংকেতের উপর ভিত্তি করে বিচার




বিস্তারিত

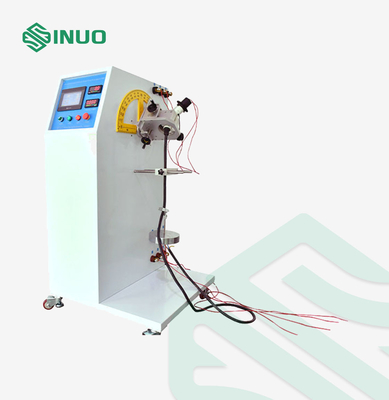

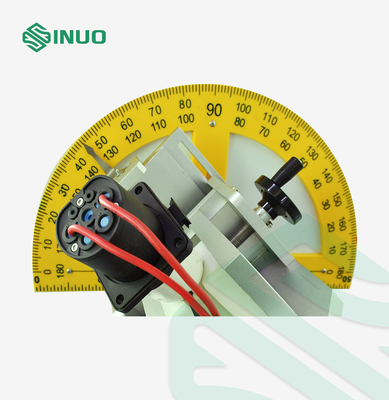

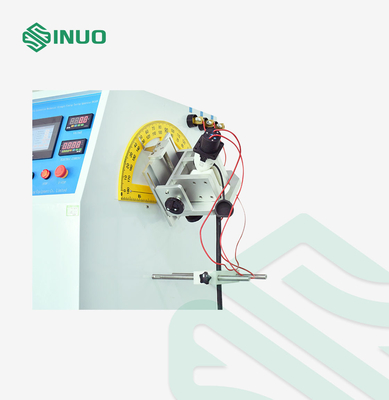

আইইসি 60309-1 চার্জিং যানবাহন প্লাগ এবং সকেট তারের 140N বাঁক পরীক্ষা মেশিন 0আইইসি 60309-1 চার্জিং যানবাহন প্লাগ এবং সকেট তারের 140N বাঁক পরীক্ষা মেশিন 1
