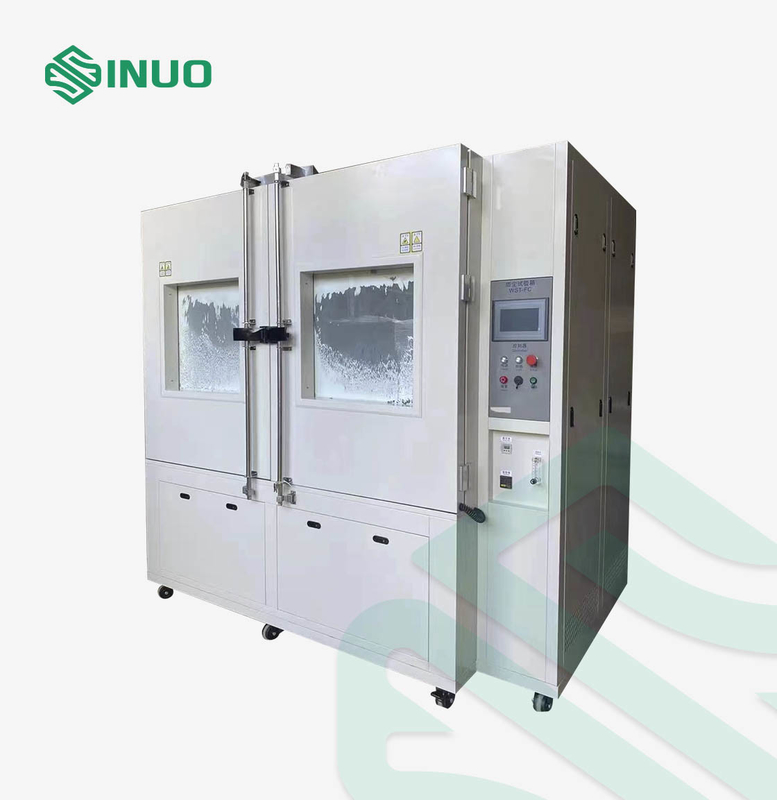

আইইসি ৬০৫২৯ আইপি৫/৬এক্স ইভি চার্জিং স্টেশন ওয়াক-ইন স্যান্ড অ্যান্ড ডাস্ট টেস্ট চেম্বার

চার্জিং স্টেশন, বৈদ্যুতিক ক্যাবিনেট, শক্তি সঞ্চয় ক্যাবিনেট

আকারের পরিসীমাঃ W (260~2000) × D (200~1000) × H (1000~3000) মিমি থেকে বড় নয়

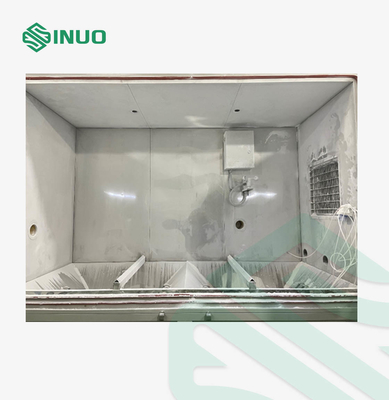

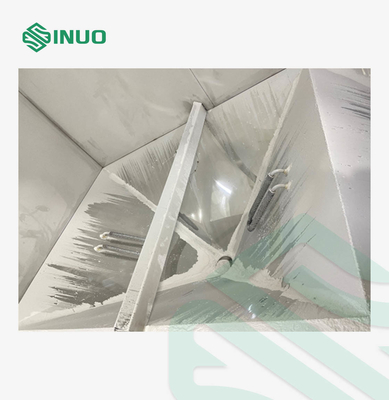

a) স্টুডিওর চারটি কোণে একটি ফ্যানেল (মোট ৪টি) স্থাপন করা হয়, মাঝখানে ২টি ফ্যানেল (মোট ৬টি ফ্যানেল) ।এবং একটি ধাতু ধুলো ফিল্টার funnel এর উপরের পৃষ্ঠ উপর ইনস্টল করা হয়.

(খ) লোডিং প্ল্যাটফর্মের নীচের অংশ এবং গুদামের নীচের প্লেটের মধ্যে ঘোরানো ডিভাইসগুলির একটি সেট ডিজাইন করা হয়েছে,এবং ধুলো ধুলো ব্রাশের মাধ্যমে চার কোণে ফানেল মধ্যে ঝাঁকুনি হয়.

(গ) একটি উচ্চ-ক্ষমতা মিশ্র প্রবাহের ফ্যানটি ফানেলের নীচে ইনস্টল করা হয় যাতে ধুলোটি পরিবাহী বায়ু নল দিয়ে অবতরণের জন্য কাজের ঘরে প্রেরণ করা হয়।

d) IP5X এবং IP6X এর ধুলো উড়িয়ে দেওয়ার পরীক্ষার প্রয়োজনীয়তা পূরণ করুন। পরীক্ষার কক্ষে ধুলো উড়িয়ে দেওয়ার বায়ু প্রবাহ ধুলোকে সমানভাবে স্থির এবং পরীক্ষার চেম্বারে বিতরণ করতে পারে।ফুঁয়ের ধুলোর ঘনত্ব ২-৪ কেজি/মি3 (নিয়মিত). পরীক্ষার ধুলো সমতুল্য এবং ধীরে ধীরে স্তর উপর স্থিতিশীল। পরীক্ষার নমুনাতে, এটি 2m / s অতিক্রম করে না (নিয়মিত) ।

a) সরঞ্জামটি φ50 মিমি পরীক্ষার গর্ত দিয়ে সজ্জিত (মেশিনের বাম এবং ডানদিকে 50 মিমি ব্যাসের একটি)

b) পরীক্ষার গর্তটি সিল্যান্ট প্লাগ এবং স্টেইনলেস স্টিলের গর্তের কভার দিয়ে সজ্জিত।

a) পর্যবেক্ষণের জন্য স্টুডিওর উপরে LED আলোকসজ্জা ইনস্টল করুন।

b) আলোর সুইচ বোতামটি কন্ট্রোল ক্যাবিনেটের কন্ট্রোল প্যানেলে ডিজাইন করা হয়েছে।

গ) আলোকসজ্জার স্বাভাবিক ব্যবহারের সময় ≥1000 ঘন্টা।

a) ভ্যাকুয়াম পাম্পঃ এক-পর্যায়ের ঘূর্ণনশীল ভ্যান ভ্যাকুয়াম পাম্প (2HP)

(খ) সেন্সরঃ একটি বৈদ্যুতিন ডিফারেনশিয়াল চাপ সেন্সর দিয়ে সজ্জিত,যা একটি চাপ নিয়ন্ত্রক ভালভের মাধ্যমে পরীক্ষামূলক টুকরোটির ডিফারেনশিয়াল চাপ নিয়ন্ত্রণ করতে পারে যাতে সংশ্লিষ্ট পরীক্ষার প্রয়োজনীয়তা পূরণ হয়.

গ) ভ্যাকুয়াম সিস্টেমে একটি ভ্যাকুয়াম পাম্প, ভ্যাকুয়াম পাইপলাইন, ভ্যাকুয়াম ইউ-আকৃতির চাপ সূচক, বায়ু প্রবাহ মিটার ইত্যাদি রয়েছে।চাপ নিয়ন্ত্রক ট্রিপল টুকরা এবং সংযোগ পাইপ.

ঘ) ভ্যাকুয়াম পাইপলাইনঃ পাইপলাইন সিস্টেমটি তামা পাইপ, রাবার পায়ের পাতার মোজাবিশেষ এবং বায়ু ফিল্টার চাপ নিয়ন্ত্রক ভালভ নিয়ে গঠিত।

e) U আকৃতির চাপ নির্দেশক গ্যাজেটঃ ডিফারেনশিয়াল চাপ প্রদর্শন।

f) বায়ু প্রবাহ মিটারঃ গ্লাস রটার প্রবাহ মিটার নির্গমন হার পরিমাপ (অন্তত 5 ভ্যাকুয়াম চাপ চ্যানেল)

a) পরীক্ষার সময় ডিহুমিডিফিকেশন করার জন্য স্টুডিওর অভ্যন্তরে একটি গরম করার সিস্টেম ডিজাইন করা হয়।

(খ) হিটারটি ফিনিসযুক্ত স্টেইনলেস স্টিলের গরম করার টিউব ব্যবহার করে, যা বাক্সের বাম এবং ডান দিকে সংযুক্ত করা হয় এবং পৃষ্ঠটি ছিদ্রযুক্ত স্টেইনলেস স্টিলের প্লেট দ্বারা সুরক্ষিত।

গ) হিটারটি একটি সলিড-স্টেট রিলে দ্বারা চালিত হয় এবং PID এর মাধ্যমে স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয় যাতে কাজের ঘরে তাপমাত্রা নিয়ন্ত্রণ করা যায়।

d) শুকানোর প্রক্রিয়াটি পরীক্ষার প্রক্রিয়াটিকে প্রভাবিত করবে না।

a) বৈদ্যুতিক উপাদান ইনস্টল করার জন্য একটি স্বাধীন নিয়ন্ত্রণ ক্যাবিনেট কনফিগার করুন।

(খ) কন্ট্রোল ক্যাবিনেটটি ব্যবহারকারীর প্রয়োজন অনুসারে পরিচালনার জন্য একটি সুবিধাজনক স্থানে স্থাপন করা হয়।

a) পরিবেশগত প্রয়োজনীয়তাঃ পরিবেষ্টিত তাপমাত্রাঃ -5°C~40°C; আপেক্ষিক আর্দ্রতাঃ ≤90%RH; বায়ুমণ্ডলীয় চাপঃ 86kPa~106kPa

b) পাওয়ার প্রয়োজনীয়তাঃ ভোল্টেজঃ 380V এসি (± 10%), তিন-ফেজ তার + সুরক্ষা গ্রাউন্ড তার, গ্রাউন্ড প্রতিরোধ ≤ 4Ω

ফ্রিকোয়েন্সিঃ 50Hz±10%

গ) অপারেটিং পাওয়ারঃ প্রায় 26KW, চূড়ান্ত নকশা সাপেক্ষে

a) বায়ু সুইচঃ অতিরিক্ত বর্তমান, অতিরিক্ত উত্তাপ এবং শর্ট সার্কিট।

b) গরম করার ব্যবস্থাঃ ফুটো, শর্ট সার্কিট এবং ওভারলোড সুরক্ষা ইত্যাদি।

গ) স্টুডিওঃ

নিয়ন্ত্রিত অতিরিক্ত তাপমাত্রা সুরক্ষা --- অতিরিক্ত তাপমাত্রা সুরক্ষা মোড 1

নিয়ামক অতিরিক্ত তাপমাত্রা বন্ধ বিপদাশঙ্কা সেট করে --- অতিরিক্ত তাপমাত্রা সুরক্ষা মোড 2

d) মোট পাওয়ার সাপ্লাই ফেজ সিকোয়েন্স এবং ফেজ ক্ষতির সুরক্ষা

e) ফুটো সুরক্ষা

f) শব্দ এবং হালকা অ্যালার্ম ফাংশন এবং দরজা লকিং ফাংশন সঙ্গে তিন রঙের আলো দিয়ে সজ্জিত

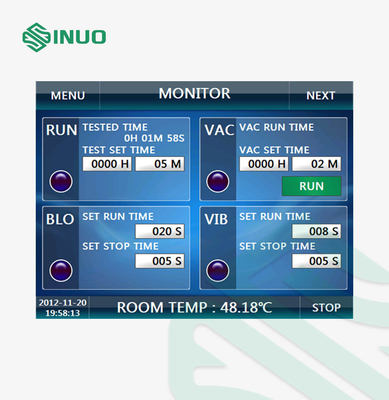

g) সুরক্ষা ফাংশন বাস্তবায়িত হলে,অপারেশন প্যানেলটি এলসিডি ডিসপ্লেতে অ্যালার্ম নম্বর প্রদর্শন করবে যাতে ব্যবহারকারীকে জানানো হবে যে কী ধরনের ত্রুটি ঘটেছে এবং প্রধান সার্কিট পাওয়ার সাপ্লাইটি বন্ধ করে দেবেত্রুটি দূর করার পরই যন্ত্রপাতি চালু করা যাবে।

h) বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থায় একটি ইন্টারলক ডিভাইস রয়েছে। যখন সার্কুলেশন ফ্যানটি চালু হয় না বা অতিরিক্ত লোড হয়, তখন রেফ্রিজারেশন ইউনিট এবং হিটিং সিস্টেম চালু হতে পারে না।হিমায়ন ইউনিট নিষ্ক্রিয় করা হবে যখন ইউনিট অতি উচ্চ চাপ অধীনে হয়, অতি-নিম্ন চাপ, বা অতিরিক্ত লোড, এবং জল ঘাটতি আছে যখন humidifier চালু করা যাবে না।

i) সহায়ক ফাংশনঃ টাইম সিগন্যাল ফাংশন, ইনপুট সংযোগ বিচ্ছিন্নতা সনাক্তকরণ ফাংশন, বিদ্যুৎ বিচ্ছিন্নতা সুরক্ষা ফাংশন, উপরের এবং নিম্ন সীমা তাপমাত্রা এবং আর্দ্রতা এলার্ম ফাংশন,রেফ্রিজারেশন সিস্টেম স্বয়ংক্রিয় অপারেশন ফাংশন, স্ব-নির্ণয় ফাংশন, জল কাটা সনাক্তকরণ ফাংশন, অ্যালার্ম প্রদর্শন ফাংশন, টাইমিং ফাংশন (স্বয়ংক্রিয় শুরু, স্বয়ংক্রিয় স্টপ), ব্যাকআপ অপারেশন ফাংশন, সহায়তা ফাংশন
