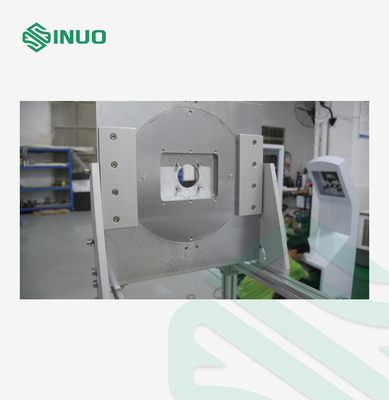

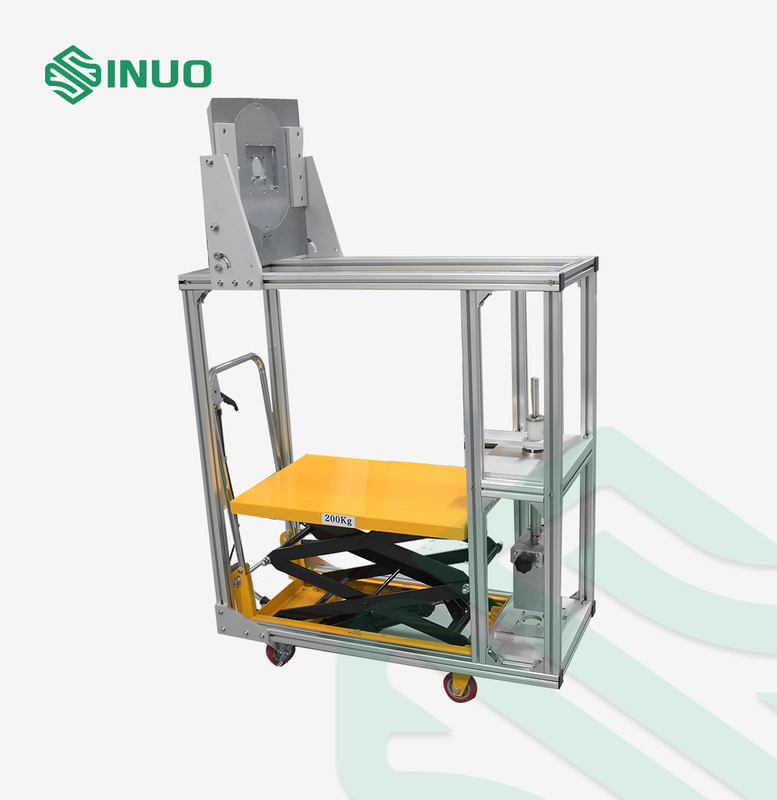

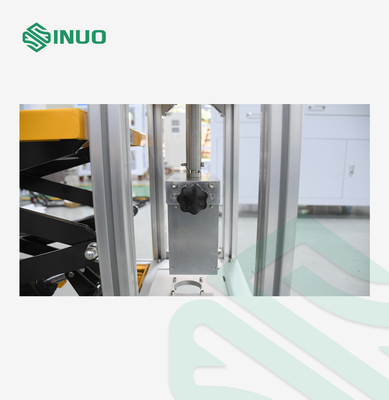

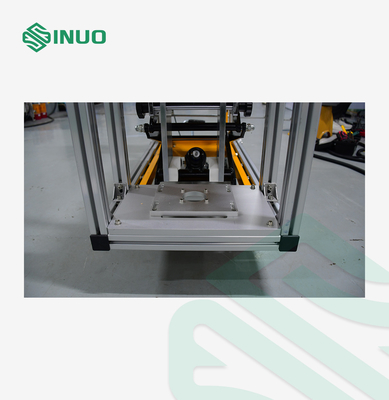

আইইসি ৬২১৯৬-১ বৈদ্যুতিক গাড়ির চার্জিং ইন্টারফেস মেকানিক্যাল লোড টেস্ট ডিভাইস

1চার্জিং লোড টেস্টের প্রয়োজনীয়তা পূরণ করা উচিত।

পরীক্ষার পাওয়ার সাপ্লাই প্লাগ বা পরীক্ষার গাড়ির প্লাগ, ক্ল্যাম্পিং ডিভাইস, লোড বহনকারী ডিভাইসের মোট ভর, প্রধান ওজন,এবং অতিরিক্ত ওজনগুলি টেবিল 1 এর বিধানগুলি মেনে চলার জন্য একটি টেনে আনার শক্তি প্রয়োগ করবে. অতিরিক্ত ওজনটির ভর এমন হওয়া উচিত যাতে এটি টেস্টিং ফোর্সের এক দশমাংশের সমান একটি শক্তি প্রয়োগ করে। টেস্ট প্লাগের উপর মূল ওজনটি ঝাঁকুনি ছাড়াই ঝাঁকুনি দিন,এবং তারপর 5 সেমি উচ্চতা থেকে প্রধান ওজন উপর অতিরিক্ত ওজন ড্রপ.

গ্রাফ ১ বিভিন্ন নামমাত্র প্রবাহের সাথে মাধ্যাকর্ষণ লোড

ওজন নির্বাচন

চার্ট ১ অনুযায়ী, বর্তমান অনুযায়ী একটি উপযুক্ত ওজন নির্বাচন করুন এবং পরীক্ষাটি পরিচালনা করুন। উদাহরণস্বরূপ 165N=148.5+16।5

৩০০এন=২৭০+৩০

৪৪০এন=৩৯৬+৪৪

660N=396+44+154+66

750N=396+154+44+66+15+75

তাদের মধ্যে, 148.5N, 270N, এবং 396N হুক সহ প্রধান ওজন। আকৃতি এবং আকার সংযুক্ত ছবিতে দেখানো হয়।

SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75 এ দেখানো হয়েছে

অতিরিক্ত ওজনের আকার এবং আকারের মাধ্যমে গর্তগুলি সংলগ্ন চিত্র SN1013C-13 এ দেখানো হয়েছে। অন্যান্য আকারের ওজন

কোডটি পরে কাস্টমাইজ করা যাবে।

2চার্জিং প্লাগ টান-আউট শক্তি পরীক্ষা প্রয়োজনীয়তা পূরণ করা উচিত।

পরীক্ষার আগে, পিনের তেল মুছে ফেলুন। পরীক্ষার পাওয়ার সাপ্লাই প্লাগ বা পরীক্ষার গাড়ির প্লাগ সন্নিবেশ বাক্সটি পাওয়ার সাপ্লাই সকেট থেকে বা সকেট থেকে 10 টি চক্রের জন্য বের করুন।তারপর এটি একটি প্লাগ সঙ্গে ফিক্সচার উপর clamped এবং আবার পরীক্ষা করতে. চার্জিং প্লাগটি বের করার সময় বা প্লাগ ইন করার সময় একটি অভিন্ন গতিতে চলতে হবে না,এবং সন্নিবেশ বল এবং pull-আউট বল ওজন এবং প্লাগের মাধ্যাকর্ষণের সমান এবং উল্লম্বভাবে নিচে হয়.

3. টেস্ট স্ট্যান্ডার্ড প্লাগ

পরীক্ষার প্লাগটি শক্ত ইস্পাতের সূক্ষ্মভাবে মাউন্ট করা পরিচিতিগুলির সমন্বয়ে গঠিত হবে যার পৃষ্ঠের রুক্ষতা 0 এর বেশি নয়।তার কাজের দৈর্ঘ্যের উপর 8 μm এবং ±0 এর একটি অস্বীকৃতি সহ একটি নামমাত্র দূরত্বে অবস্থিত.5 মিমি. অন্যান্য প্রকারের পিনের ক্ষেত্রে, পিনের মাত্রা বা পিনের পৃষ্ঠের মধ্যে দূরত্ব প্রাসঙ্গিক মানদণ্ডে প্রদত্ত সর্বনিম্ন মাত্রা মেনে চলতে হবে।

বিস্তারিত
